化工鋼制承插焊管件(jian)(jian)是以美國和日本(ben)管件(jian)(jian)相(xiang)關標準為依(yi)據(ju)，并結合(he)我國化工行業(ye)實(shi)際情況(kuang)制定的一種(zhong)專(zhuan)用管件(jian)(jian)標準，常(chang)用于(yu)小型管道。
一、制造要求(qiu)
1. 模鍛成型(xing)的材料在加熱前應清(qing)除油污、銹蝕等雜(za)物。
2. 鍛造過程中加熱工藝及熱處(chu)理見表17-14。

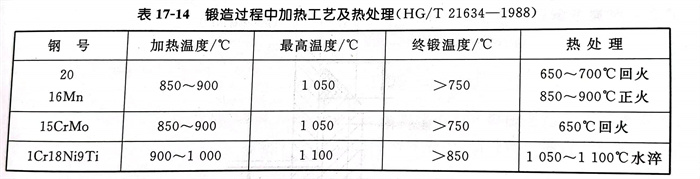

表17-14 鍛造(zao)過程中加(jia)熱工藝(yi)及熱處理（HG/T 21634-1988）
3. 鍛(duan)件不應(ying)(ying)有過燒(shao)和(he)嚴(yan)重脫炭現象，其外表不應(ying)(ying)有裂紋、折疊、鍛(duan)傷、斑疤及發裂等缺陷(xian)。
4. 奧氏體不銹耐酸鋼06Cr18Ni11Ti鍛件的熱處理要求為：
a. 在(zai)加(jia)熱之前(qian)必須清除油污等雜質(zhi)，加(jia)熱爐中不得含有硫氣體。
b. 熱(re)鍛壓(ya)須進行固(gu)溶處理，加熱(re)1050～1100℃，在此(ci)溫度(du)下，最低(di)限(xian)度(du)保持30min，然后迅速淬入水中(zhong)。
c. 在快速冷(leng)卻(que)期，處(chu)于臨界淬硬(ying)溫度范圍（900～1000℃）內的停留時間盡量(liang)縮短(duan)。
二、檢驗技術要(yao)求
1. 管件(jian)應(ying)具(ju)有(you)正確的(de)外形尺寸，兩端均應(ying)與(yu)軸線成直角，以保(bao)證裝配與(yu)焊接(jie)(jie)(jie)質量(liang)。主要尺寸允許偏差(cha)(cha)(cha)按HG/T 21634-1988規(gui)定，接(jie)(jie)(jie)管孔(kong)與(yu)流通(tong)孔(kong)的(de)同心(xin)度(du)偏差(cha)(cha)(cha)不(bu)(bu)得大于0.8mm；相對的(de)兩個接(jie)(jie)(jie)管孔(kong)之間的(de)同心(xin)度(du)偏差(cha)(cha)(cha)不(bu)(bu)得大于1.6mm；流通(tong)孔(kong)和接(jie)(jie)(jie)管孔(kong)同軸度(du)的(de)最(zui)大允許偏差(cha)(cha)(cha)應(ying)為(wei)5％。接(jie)(jie)(jie)管孔(kong)的(de)壁厚（圖上(shang)的(de)“C”和“C1”）在周(zhou)圓上(shang)應(ying)不(bu)(bu)小于表列(lie)(lie)平(ping)均值(zhi)，但允許局部(bu)有(you)表列(lie)(lie)最(zui)小值(zhi)。
2. 管件不得(de)有過燒、嚴重脫皮(pi)等現象(xiang)，如試樣(yang)上發現白(bai)點，則該批管件報廢，或逐個驗收。
3. 管(guan)件熱處理(li)后(hou)，應檢查其(qi)(qi)硬度(du)，其(qi)(qi)值應為： 20 ≤156HB 、16Mn ≤179HB 、 15CrMo ≤179HB 、 06Cr18Ni11Ti ≤192HB
4. 管件不應(ying)有(you)分層、裂(lie)(lie)紋(wen)和影響(xiang)強度的折皺(zhou)等缺(que)陷存在。若發現有(you)裂(lie)(lie)紋(wen)，應(ying)采用機械方(fang)法(fa)消(xiao)除。當經探傷(shang)確認裂(lie)(lie)紋(wen)已消(xiao)除并測量(liang)經打磨后的剩余壁厚值(zhi)不小(xiao)(xiao)于最小(xiao)(xiao)設計壁厚時(shi)方(fang)可使用。
5. 管件(jian)應(ying)每(mei)件(jian)進行宏(hong)觀檢(jian)(jian)查。超聲波或(huo)磁力(li)探傷（非(fei)磁性材料用(yong)螢光或(huo)者著色法(fa)），抽查5％且不少于5件(jian)，若發現有不合格，須取雙倍數量復(fu)驗，復(fu)驗結果仍(reng)有不合格者，必須每(mei)件(jian)檢(jian)(jian)驗。
三、安裝(zhuang)要求
1. 安裝時應(ying)先將管子插到管件(jian)承(cheng)口底部(bu)，再(zai)將管子拉(la)出(chu)一些，使(shi)管端與(yu)管件(jian)承(cheng)口底部(bu)保(bao)持(chi)有(you)約2mm的間隙，然(ran)后(hou)進行焊接。

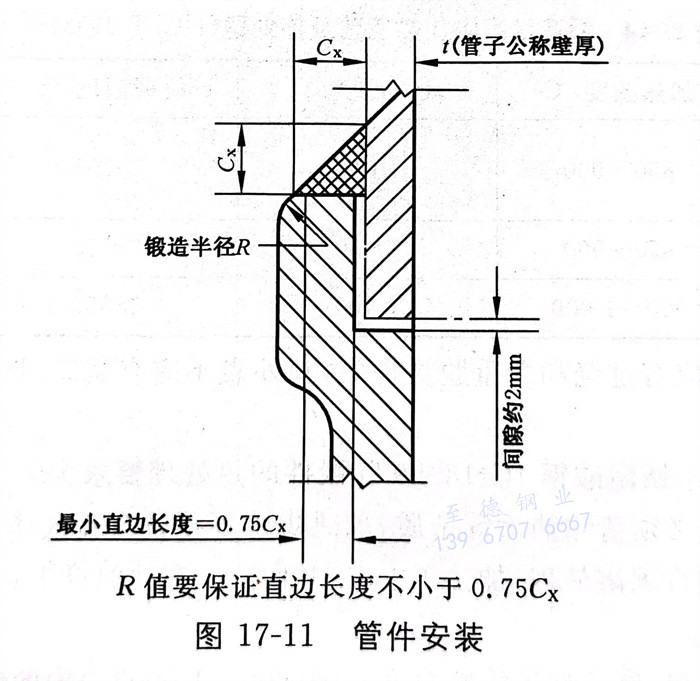

2. 承插焊管(guan)(guan)件(jian)與管(guan)(guan)子的角焊腰高Cx是(shi)接管(guan)(guan)公稱壁厚的1.1倍，但不小于3mm，見圖17-11（管(guan)(guan)件(jian)安裝(zhuang)圖）
