ISO（國際標(biao)(biao)(biao)準(zhun)化組織(zhi)）制定(ding)并實施的比較典(dian)型的管(guan)(guan)(guan)(guan)件標(biao)(biao)(biao)準(zhun)有對(dui)焊(han)(han)(han)(han)管(guan)(guan)(guan)(guan)件及螺紋(wen)連(lian)(lian)接管(guan)(guan)(guan)(guan)件兩類。對(dui)焊(han)(han)(han)(han)管(guan)(guan)(guan)(guan)件標(biao)(biao)(biao)準(zhun)側(ce)(ce)重于介紹(shao)非(fei)合(he)金(jin)鋼(gang)(gang)、合(he)金(jin)鋼(gang)(gang)以及不銹(xiu)(xiu)鋼(gang)(gang)對(dui)焊(han)(han)(han)(han)管(guan)(guan)(guan)(guan)件；螺紋(wen)連(lian)(lian)接管(guan)(guan)(guan)(guan)件標(biao)(biao)(biao)準(zhun)側(ce)(ce)重于介紹(shao)不銹(xiu)(xiu)鋼(gang)(gang)螺紋(wen)管(guan)(guan)(guan)(guan)件。非(fei)合(he)金(jin)鋼(gang)(gang)和合(he)金(jin)鋼(gang)(gang)對(dui)焊(han)(han)(han)(han)管(guan)(guan)(guan)(guan)件（ISO 3419：1981）及不銹(xiu)(xiu)鋼(gang)(gang)對(dui)焊(han)(han)(han)(han)管(guan)(guan)(guan)(guan)件（ISO 5251：1981）是(shi)ISO早(zao)期(qi)制定(ding)的標(biao)(biao)(biao)準(zhun)，目(mu)前仍然在使用。不銹(xiu)(xiu)鋼(gang)(gang)螺紋(wen)管(guan)(guan)(guan)(guan)件（ISO 4144：2003）則是(shi)ISO近(jin)期(qi)制定(ding)的標(biao)(biao)(biao)準(zhun)。
非合金鋼和合金鋼對焊管件ISO 3419：1981 標準
1. 適用范圍
ISO 3419：1981 標準(zhun)規定了用于(yu)管(guan)道工(gong)程質量要求的(de)對焊彎頭［2D型(xing)(xing)（90°和180°）和3D型(xing)(xing)（45°、90°和180°）］、同心及(ji)偏心異徑接頭、三(san)通及(ji)管(guan)帽的(de)尺寸、公差以及(ji)管(guan)件用非合金(jin)、低(di)合金(jin)和合金(jin)鋼(gang)的(de)鋼(gang)號。
2. 符號(hao)含意
DN-公稱通(tong)徑（見ISO 6708）；
D--大(da)外徑；
D1-小外徑(jing)；
d-大內徑；
d1-小內徑；
T-接(jie)近D處的壁厚(hou)；
T1-接近D1處的壁(bi)厚；
C--180°彎頭的中心線直徑；
B-180°彎頭自背面至(zhi)端面處的尺寸；
F-90°彎頭、等徑和異(yi)徑三(san)通自中心線(xian)至(zhi)d端(duan)面處的尺寸；
H-45°彎頭自(zi)中(zhong)(zhong)心線切(qie)線交點至端(duan)面處的(de)尺寸以(yi)及(ji)異徑三通自(zi)中(zhong)(zhong)心線至d1處端(duan)面的(de)尺寸；
K-管帽總高度；
L--異(yi)徑接(jie)頭總長度；
R、R1-彎頭和(he)異徑(jing)接頭曲率(lv)半徑(jing)；
Q-角直(zhi)線偏差；
U--180°彎頭端面(mian)直線偏差；
P--垂直線(xian)偏(pian)差。
19.1.3 材料(liao)
19.1.3.1 所使用的鋼號按(an)以(yi)下(xia)規定(ding)：
TS4、TS9、TS10、TS18、TS32、TS34、TS37、TS43(ISO 2604-2);TW4、TW9、TW10(ISO 2604-3);
P5、P9、P18、P32、P34、P43(ISO 2604-4);E24-1、E24-2(ISO 3183);E29、E32、E36、E39、E41、E45(ISO 3845)。
19.1.3.2 經供(gong)需雙方協議可提供(gong)ISO 2604-2、ISO 2604-3和(he)ISO 2604-4中(zhong)所規定的其(qi)他鋼號。
3. 管(guan)件(jian)應(ying)由以下材料制造
a. 無縫鋼管(guan)；
b. 焊接鋼管(guan)或焊接板材；應使用(yong)(yong)焊條進行焊接并采用(yong)(yong)供需雙方協議的無損檢驗方法檢驗；
c. 鋼(gang)板(ban)。
4. 結構型式與尺寸(cun)

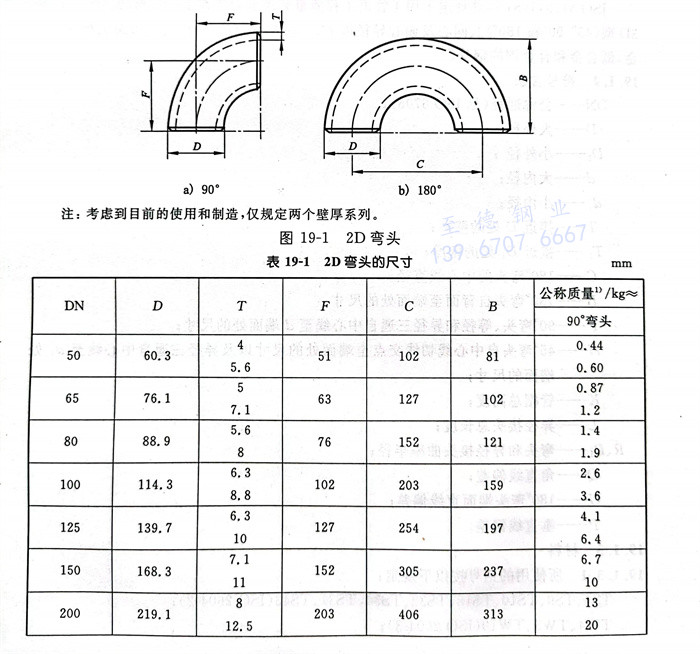

2D彎頭型式見圖19-1，尺寸見表(biao)19-1。

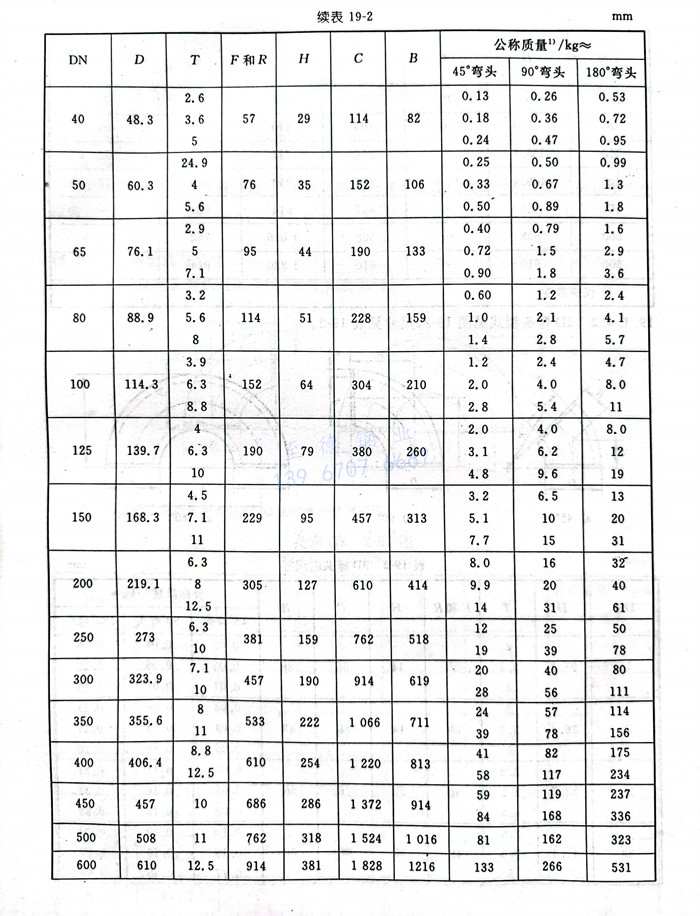

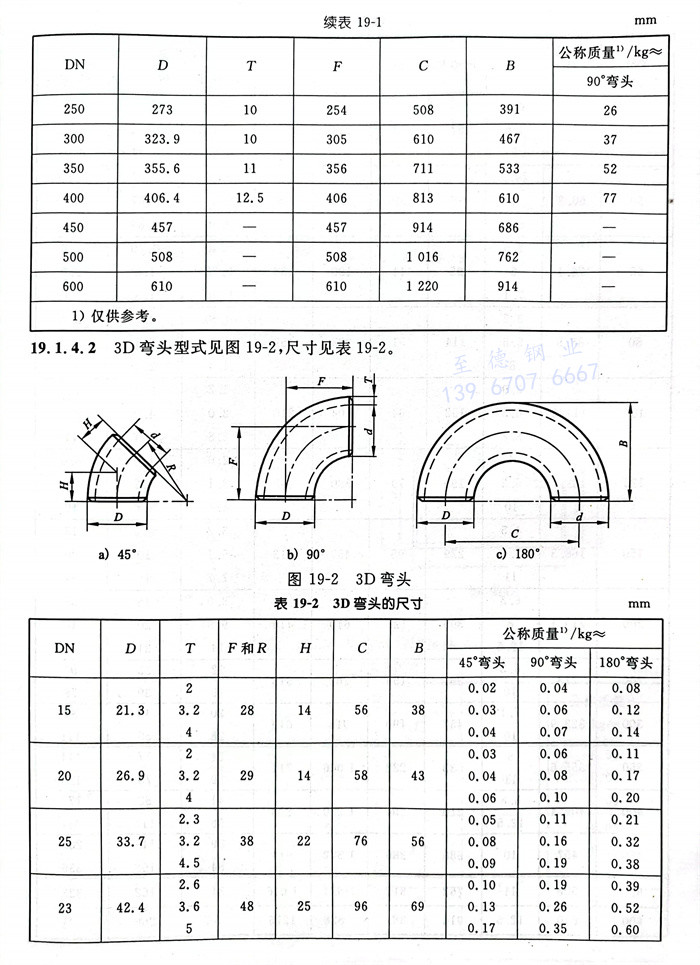

3D彎頭型式見圖19-2，尺寸見表19-2。

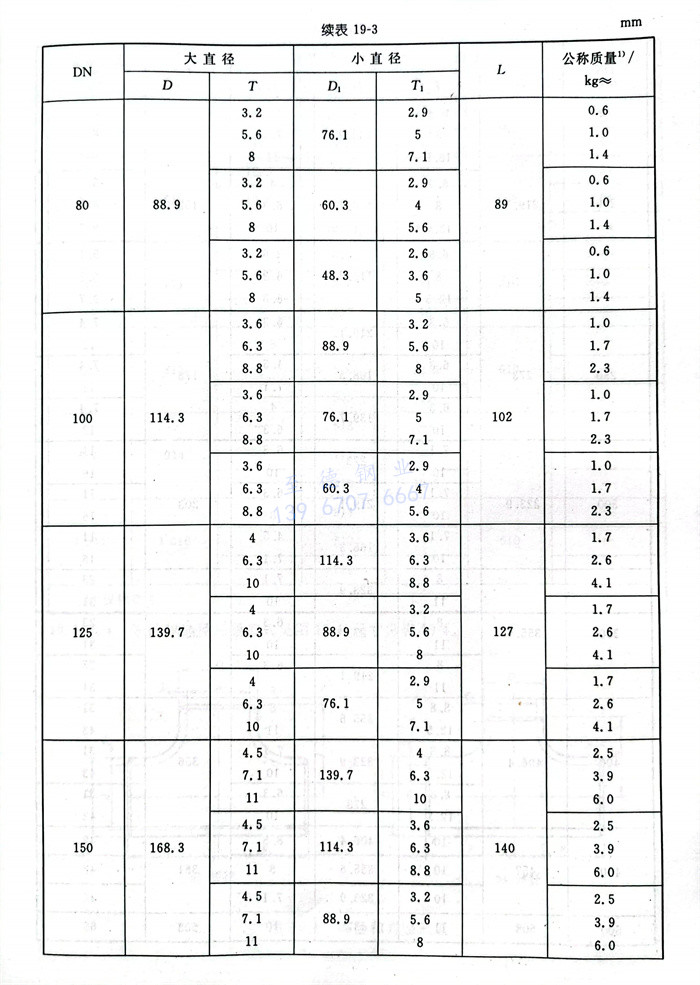

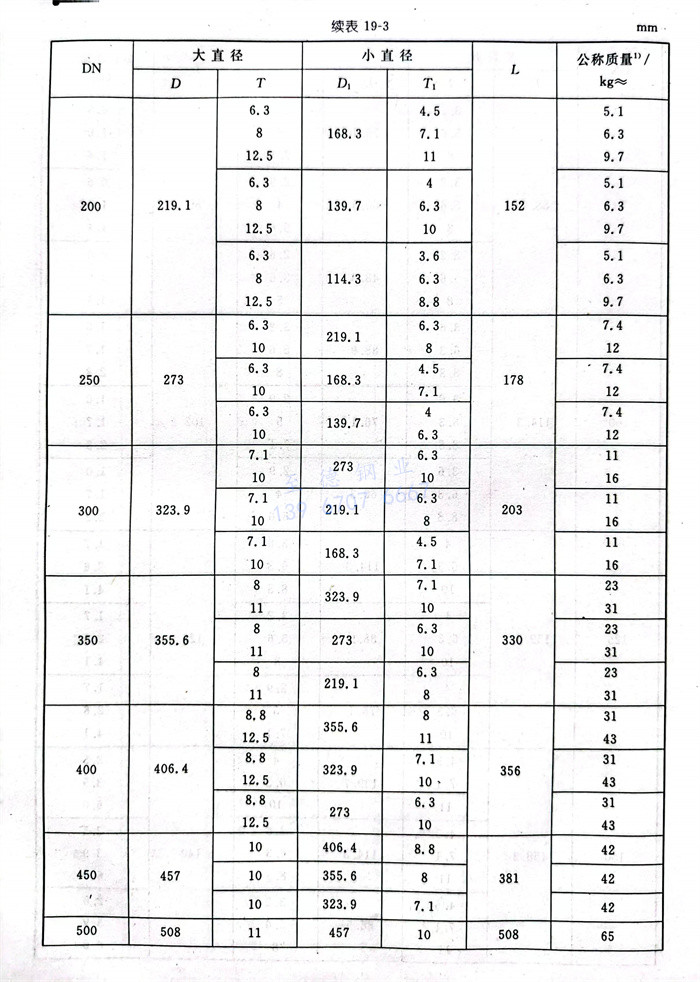

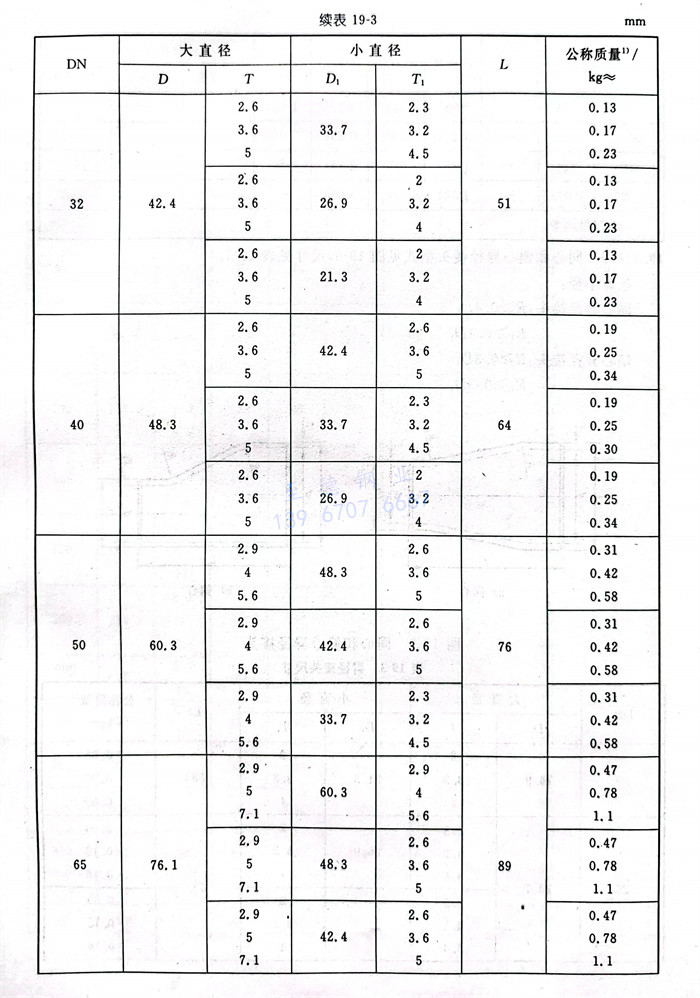

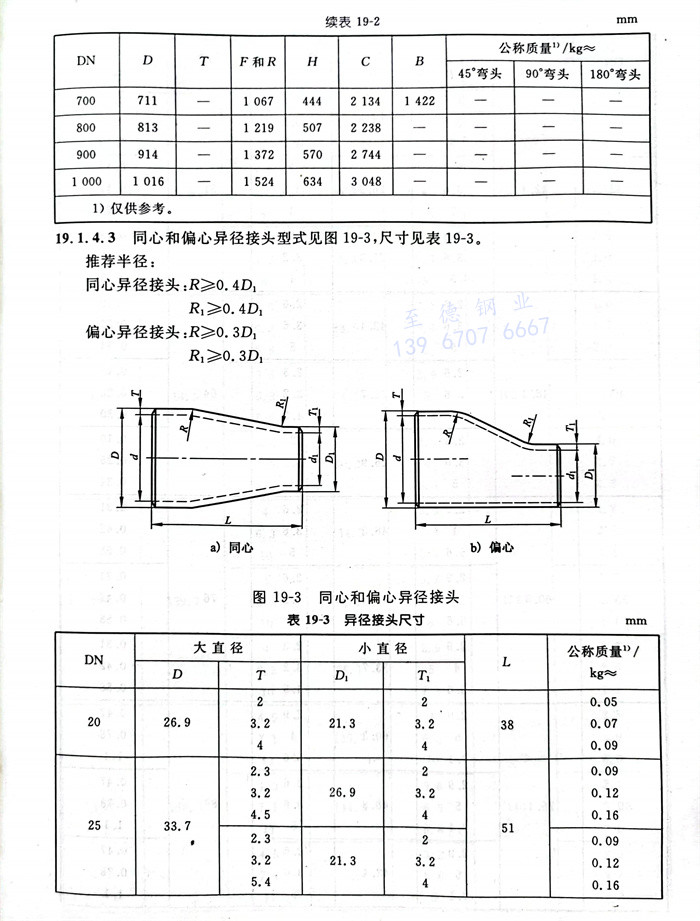

同心(xin)和偏心(xin)異徑接頭型式見(jian)圖(tu)19-3，尺寸(cun)見(jian)表19-3。
推薦半徑： 同(tong)心異(yi)徑接頭：R≥0.4D1 R1≥0.4D1 ，偏心異(yi)徑接頭：R≥0.3D1，R1≥0.3D1。

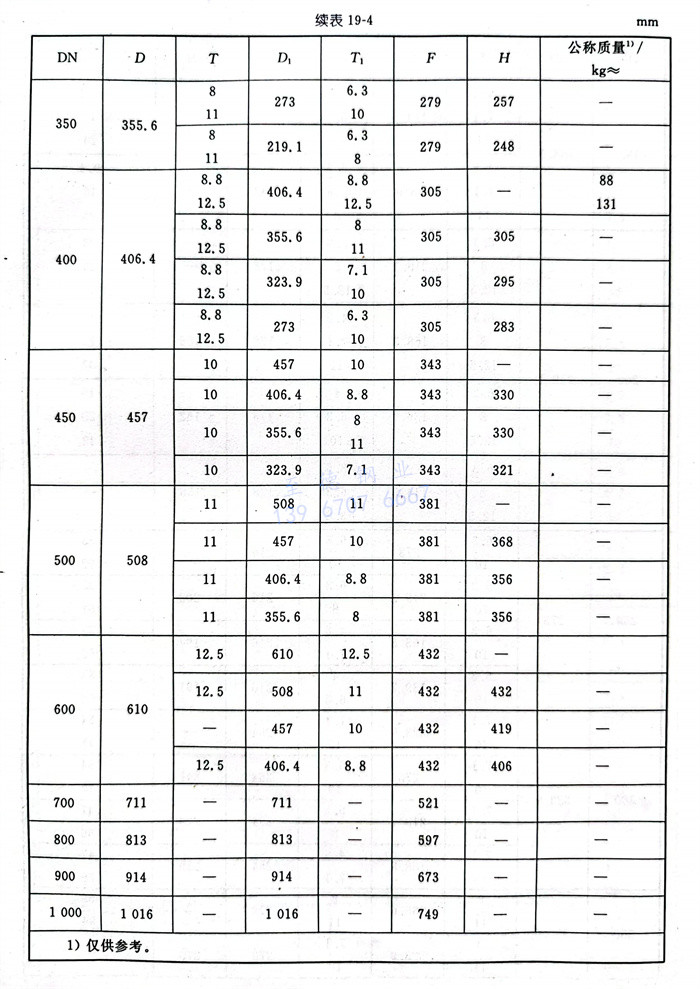

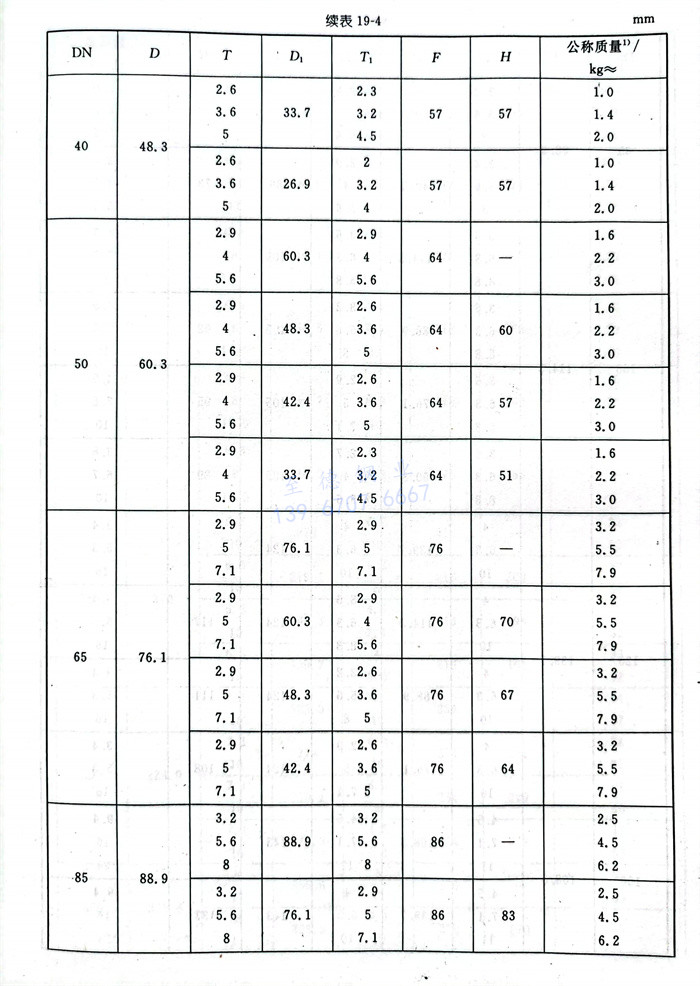

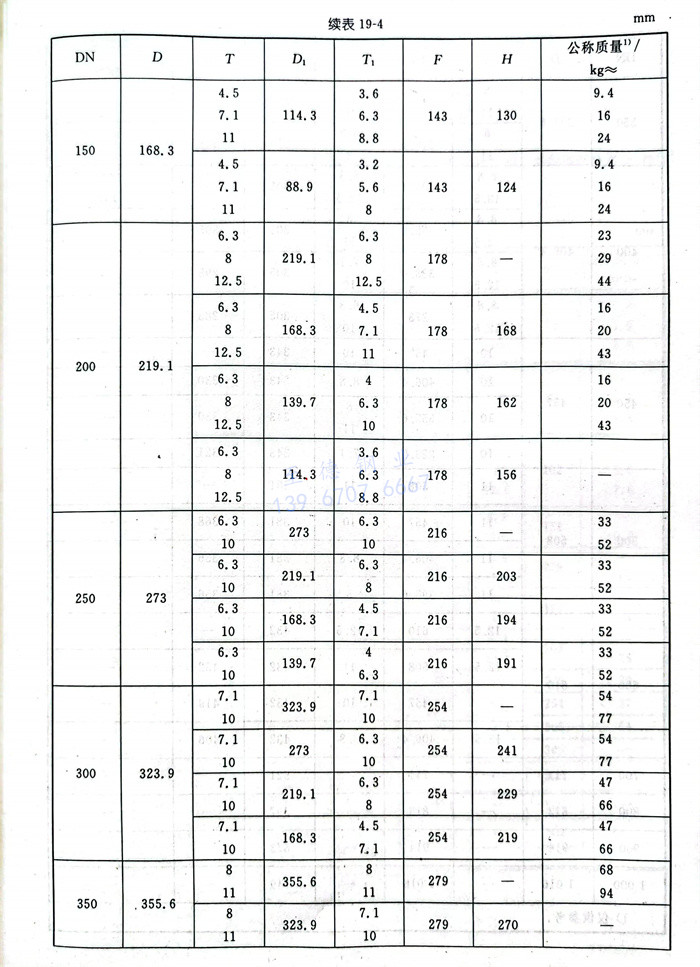

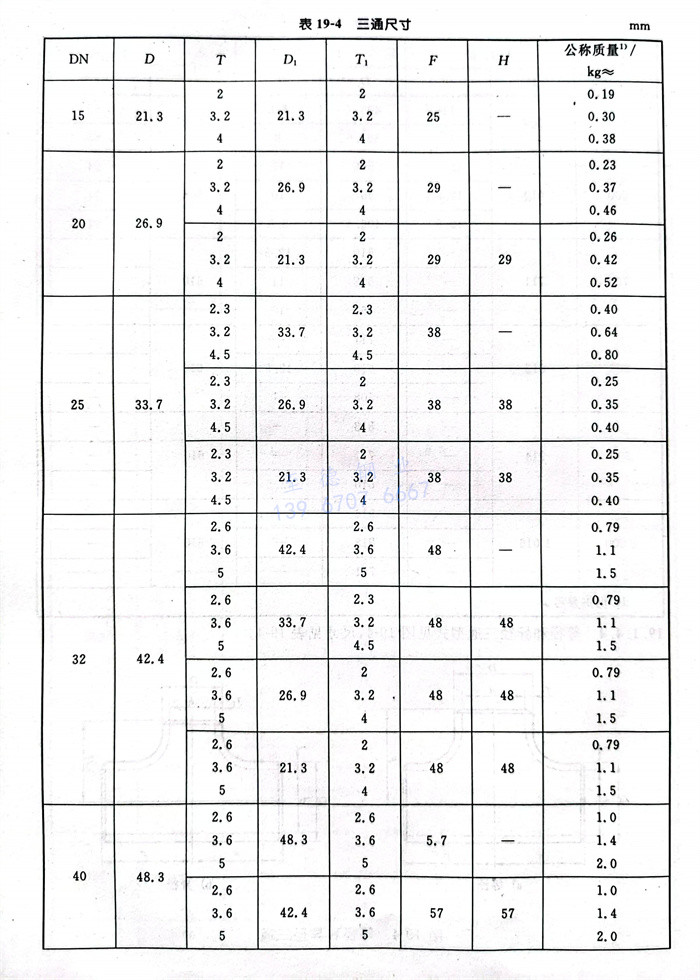

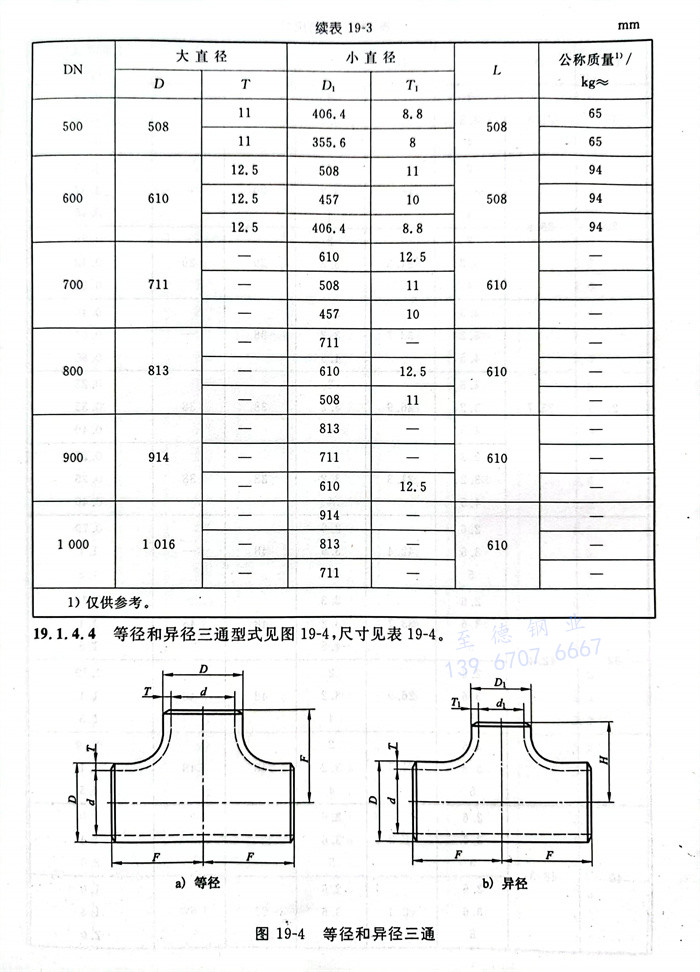

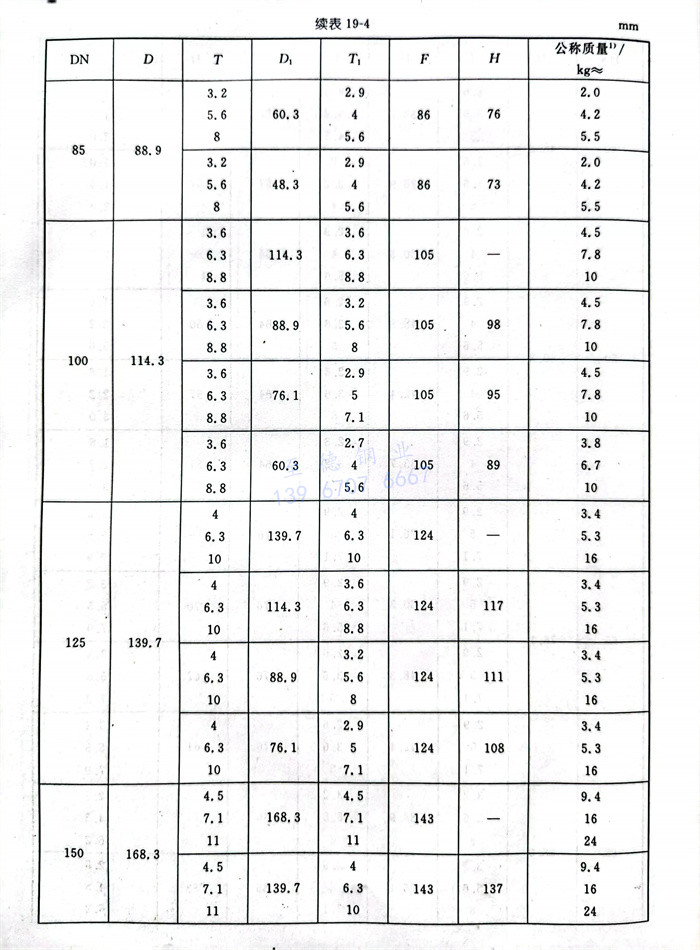

等徑和異徑三通型式見圖19-4，尺寸見表19-4。

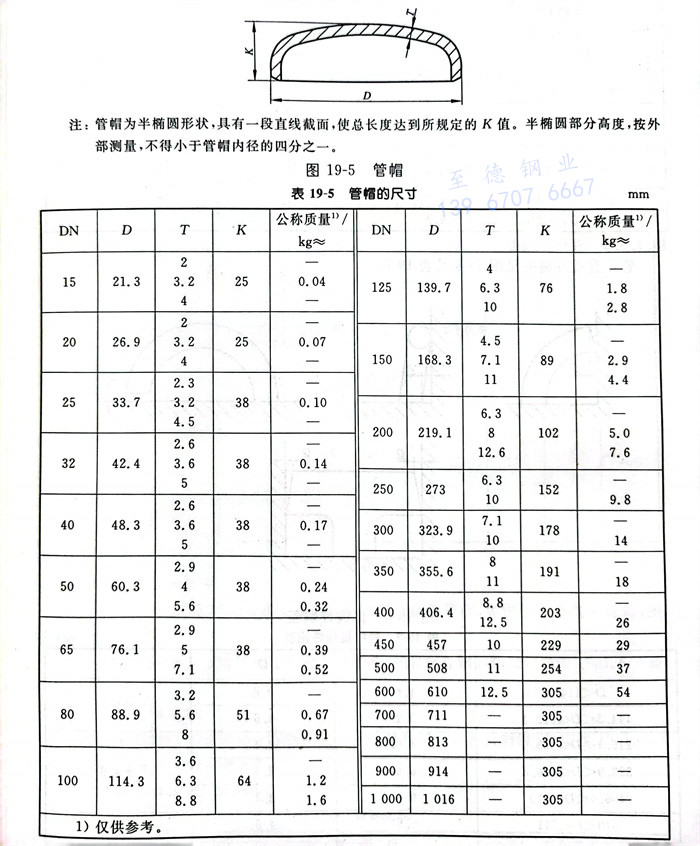

管帽型式見圖19-5，尺寸(cun)見表19-5。
5. 公差
a. 尺(chi)寸偏差

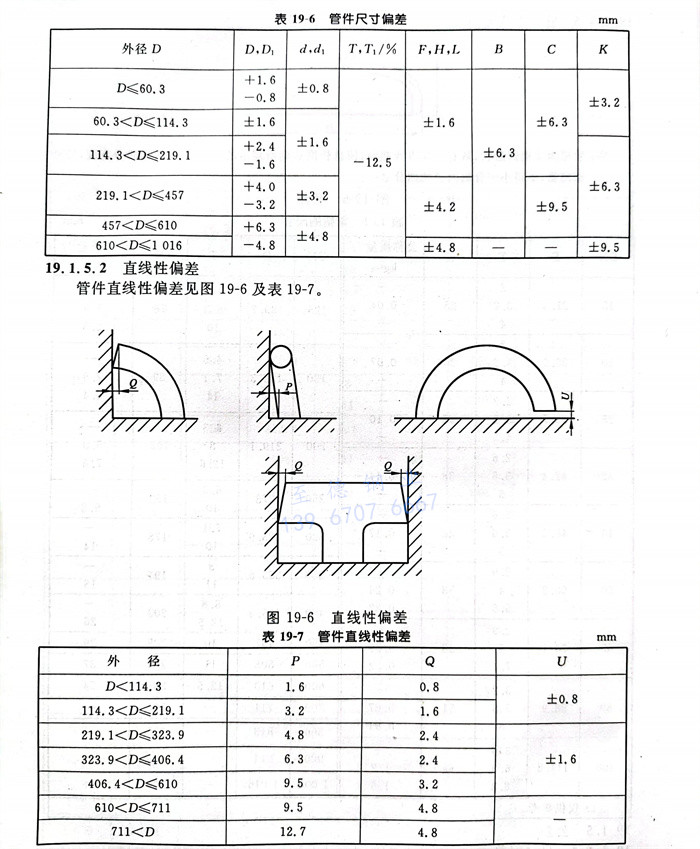

管件(jian)尺寸偏差見表 19-6
b. 直(zhi)線性偏差
管件直線性偏差見表(biao) 19-7
c. 坡口(kou)偏差

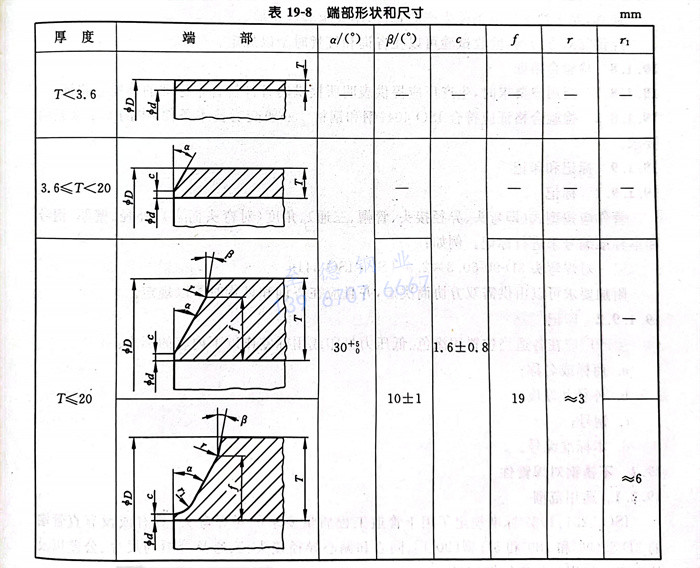

管件(jian)焊端應(ying)切成直角。對于超過(guo) 3.6mm 的(de)壁厚，其端部應(ying)加工成坡(po)口。端部形狀和尺寸見表(biao) 19-8。
6. 熱處理(li)
a. 非合金鋼(gang)管(guan)件
在640℃和(he)940℃之間完成最后成型操作的非合金鋼管(guan)件，如仍然在空氣中冷卻，則(ze)不需進行熱處理。
對于(yu)高于(yu)或低(di)于(yu)上述溫度(du)限完成(cheng)加(jia)工的管件，對非(fei)合金鋼的熱(re)處理(li)應按19.1.6.3條(tiao)中的表列規定。
b. 合金鋼管(guan)件
所有合金鋼(gang)管件(jian)應(ying)在最后成型操(cao)作之后進(jin)行熱(re)處理(li)。對(dui)各材料級(ji)別，應(ying)按19.1.6.3條(tiao)表中規定的相(xiang)應(ying)的熱(re)處理(li)進(jin)行。

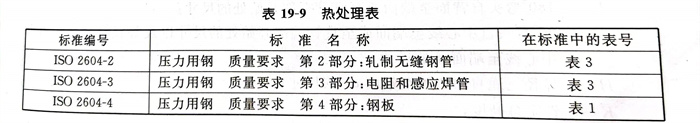

c. 熱處理表（見表19-9）
7. 試驗(yan)
通常(chang)，對(dui)于按本(ben)標準條件生產的(de)管件，不要求驗收試驗。
經(jing)供需雙方協商，驗收試驗可以在咨詢和(he)訂貨時予以規(gui)定。
8. 檢驗合格證
a. 當用戶要求(qiu)時，生產廠(chang)應提供表明所提供的管件符合(he)本(ben)標準的檢驗合(he)格證。
b. 檢驗合格證應符(fu)合ISO 404《鋼(gang)和(he)鋼(gang)材(cai) 一般(ban)交貨技術(shu)條件》中的(de)5.2.2條的(de)要求。
9. 標記(ji)和(he)印記(ji)
a. 標記
管件應(ying)按型式（即彎頭(tou)、異徑接頭(tou)、管帽、三通）、角度（對彎頭(tou)而言(yan)）、外徑、壁(bi)厚、鋼號和本標準編號來進行標記。例(li)如：對焊(han)彎(wan)頭3D-90-60.3×2.9-TS4·ISO 3419
附加要求可以由供需雙方(fang)協商決定(ding)(ding)，并且應(ying)在咨詢和訂貨(huo)時予(yu)以規(gui)定(ding)(ding)。
b. 印記
生產廠(chang)應在各適當位(wei)置用(yong)涂色、低壓力打印或用(yong)標簽作以下內(nei)容的標志(zhi)：
a. 商標(biao)或名稱(cheng)；
b. 外徑和(he)厚度(du)；
c. 鋼號(hao)；
d. 本標準(zhun)編號。
