1. 再(zai)沸器(qi)的分類

  ①. 再(zai)(zai)沸(fei)器也稱重(zhong)沸(fei)器，是使液(ye)體再(zai)(zai)一次汽(qi)(qi)化的設備。它的結構與(yu)(yu)冷凝器差不多(duo)，不過冷凝器是用(yong)(yong)來降溫的，而(er)再(zai)(zai)沸(fei)器是用(yong)(yong)來升溫汽(qi)(qi)化的。再(zai)(zai)沸(fei)器是一個能夠交換熱量，同時有汽(qi)(qi)化空間(jian)的一種特(te)殊(shu)換熱器。再(zai)(zai)沸(fei)器多(duo)與(yu)(yu)分(fen)餾塔(ta)(ta)合用(yong)(yong)，再(zai)(zai)沸(fei)器中(zhong)物料液(ye)位(wei)(wei)和分(fen)餾塔(ta)(ta)液(ye)位(wei)(wei)在同一高度。從(cong)塔(ta)(ta)底線提供液(ye)相(xiang)(xiang)進入再(zai)(zai)沸(fei)器中(zhong)。通(tong)常在再(zai)(zai)沸(fei)器中(zhong)有部(bu)分(fen)液(ye)相(xiang)(xiang)被(bei)汽(qi)(qi)化。被(bei)汽(qi)(qi)化的兩(liang)相(xiang)(xiang)流回(hui)到分(fen)餾塔(ta)(ta)中(zhong)，返回(hui)塔(ta)(ta)中(zhong)的氣相(xiang)(xiang)組分(fen)向上通(tong)過塔(ta)(ta)盤，液(ye)相(xiang)(xiang)組分(fen)回(hui)到塔(ta)(ta)底。由于靜壓差的作用(yong)(yong)，塔(ta)(ta)底將會(hui)不斷補充被(bei)蒸發掉的那部(bu)分(fen)液(ye)位(wei)(wei)。

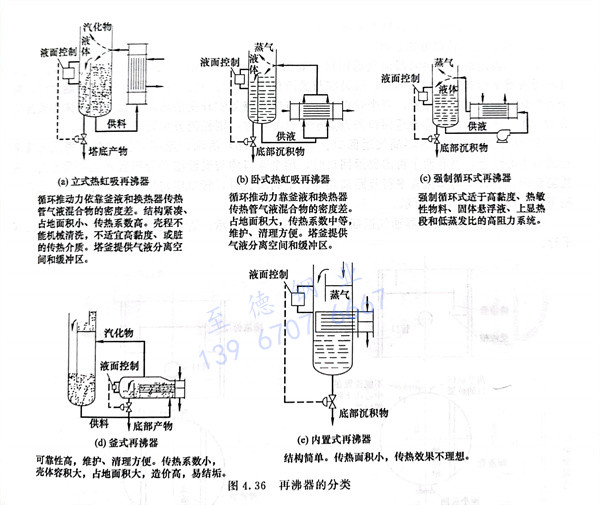

  ②. 再沸器分立(li)式(shi)(shi)和臥式(shi)(shi)兩(liang)種。立(li)式(shi)(shi)再沸器包括(kuo)熱虹吸(xi)式(shi)(shi)、強制(zhi)循環式(shi)(shi)。臥式(shi)(shi)再沸器包括(kuo)熱虹吸(xi)式(shi)(shi)、強制(zhi)循環式(shi)(shi)、釜(fu)式(shi)(shi)、內(nei)置式(shi)(shi)，如圖4.36所示。

2. 再沸器的安(an)裝工藝

  ①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管(guan)道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

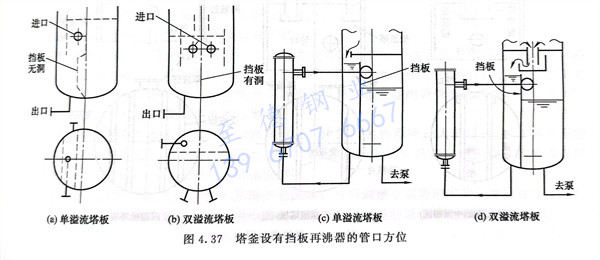

  ②. 如果塔釜設有擋板(ban)，擋板(ban)上沒有開(kai)孔的單溢流(liu)塔板(ban)，再沸器返(fan)回塔的管口應位(wei)于(yu)(yu)降液管一側(ce)，即(ji)與塔底再沸器的液相管同側(ce)，最好(hao)平行(xing)于(yu)(yu)擋板(ban)，見圖4.37（a）。圖4.37（b）為雙溢流(liu)塔與再沸器連接的進出管口方位(wei)示意圖。

3. 再沸器(qi)返回(hui)管口方位設(she)計

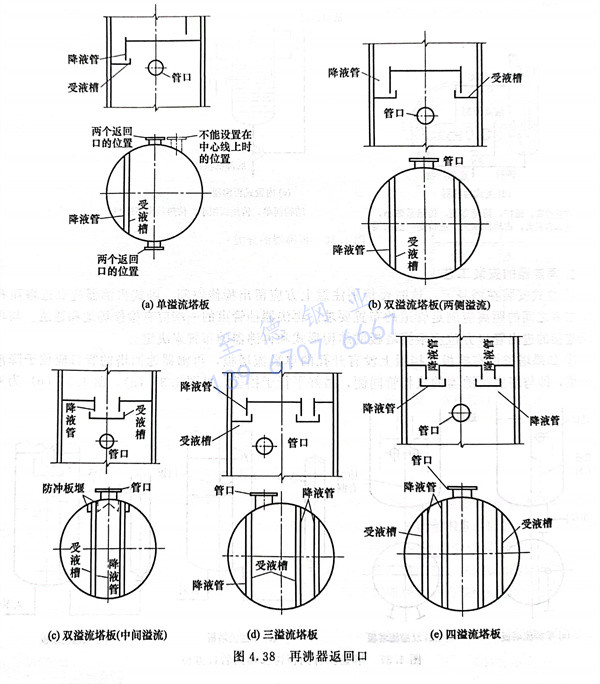

  ①. 例單溢流塔(ta)板的再(zai)(zai)沸器(qi)油氣(qi)返回口(kou)。如(ru)(ru)圖4.38（a）所示，返回口(kou)應設在(zai)塔(ta)中(zhong)心線上(shang)，并與受(shou)液(ye)槽(cao)平行(xing)布置(zhi)。如(ru)(ru)果不能，就設在(zai)與受(shou)液(ye)槽(cao)平行(xing)的另一側，當有兩(liang)個再(zai)(zai)沸器(qi)返回時，兩(liang)個管口(kou)均與受(shou)液(ye)槽(cao)平行(xing)布置(zhi)，兩(liang)個管口(kou)呈相對方(fang)向，避免吹(chui)開受(shou)液(ye)槽(cao)即封盤上(shang)的液(ye)體導致(zhi)封閉失敗。單溢流塔(ta)板的再(zai)(zai)沸器(qi)返回口(kou)若(ruo)設置(zhi)于封盤的下方(fang)，則任何方(fang)位皆可。

  ②. 雙(shuang)溢流(liu)塔(ta)(ta)(ta)板的(de)再沸器(qi)油氣(qi)返回口(kou)(kou)。如(ru)圖4.38（b）所示，返回口(kou)(kou)應設在與(yu)塔(ta)(ta)(ta)受(shou)液槽平(ping)行(xing)的(de)塔(ta)(ta)(ta)中心(xin)線上(shang)，當有(you)兩個再沸器(qi)返回口(kou)(kou)時(shi)，兩個管(guan)口(kou)(kou)均與(yu)受(shou)液槽平(ping)行(xing)布(bu)置并呈(cheng)相反方向。兩邊溢流(liu)時(shi)，管(guan)口(kou)(kou)應與(yu)降流(liu)管(guan)平(ping)行(xing)且(qie)(qie)距離(li)相等。中間溢流(liu)時(shi)，管(guan)口(kou)(kou)應與(yu)降流(liu)管(guan)平(ping)行(xing)且(qie)(qie)置于受(shou)液槽稍下方，如(ru)圖4.38（c）所示。

  ③. 三溢流塔板(ban)的再沸器(qi)油氣返(fan)回口如(ru)圖4.38（d）所示。管口應設(she)在受液槽之間，并與其平行。

  ④. 四溢流塔板的再沸(fei)器(qi)油(you)氣返回口(kou)如圖4.38（e）所示。管口(kou)應(ying)設(she)在受(shou)液槽(cao)之間，并與其(qi)平行。

4. 再(zai)沸器進料管口方位設(she)計

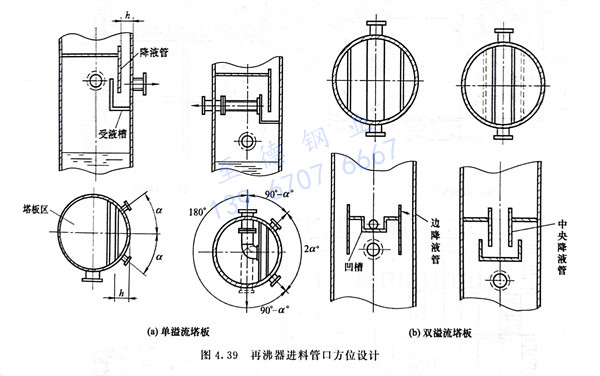

  ①. 對于單(dan)溢(yi)流塔板(ban)，如(ru)圖4.39（a）左圖所示(shi)(shi)，管(guan)口(kou)可設在2a范圍內(nei)，亦可利用內(nei)部(bu)管(guan)子轉至(zhi)圖4.39（b）右(you)圖所示(shi)(shi)180°的范圍內(nei)。

  ②. 對(dui)(dui)于雙溢流塔板，圖(tu)(tu)4.39（b）左圖(tu)(tu)所示(shi)為邊降液式，管口(kou)從凹槽(cao)端引出。圖(tu)(tu)4.39（b）右圖(tu)(tu)所示(shi)為中間降液，管口(kou)開在塔中心線上。上述(shu)兩種情況在塔槽(cao)較(jiao)大時兩端同時裝(zhuang)管口(kou)，引出外部配管采用對(dui)(dui)稱配管。

  ③. 再(zai)沸器進(jin)料口也常由(you)塔(ta)底(di)部引出。若底(di)部有底(di)部擋板(ban)存在時，管口通(tong)常設置(zhi)于(yu)塔(ta)底(di)抽出管口及(ji)液位計管口的相(xiang)反側。
