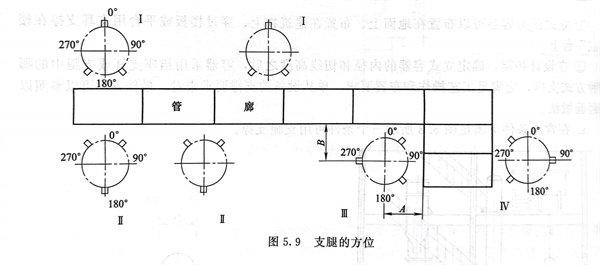

不銹鋼立式容(rong)器支腿為(wei)3個(ge)時，支腿的方位應按(an)下述常用的設備布置(zhi)設計(ji)規定或根據管道布置(zhi)需要而定，見圖5.9。


  圖5.9中管廊兩側的設備Ⅰ、Ⅱ支腿方位相差180°，在管廊轉角處的設備Ⅱ按A、B尺寸大小決定，圖中為A＜B時布置方法。若B＞A時，則設備Ⅰ皿應改為設備Ⅱ支腿方位，設備IV與設備III對稱。
