1. 人孔

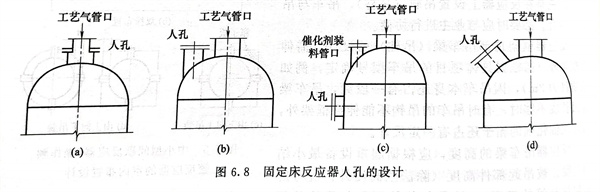

  下面以固定床反應器(qi)為例進(jin)行介紹(shao)。固定床反應器(qi)頂(ding)部通常需(xu)要設(she)置人(ren)孔，用于催(cui)化劑裝填(tian)和(he)內件檢修(xiu)，人(ren)孔大小一般為DN500～V600。人(ren)孔設(she)計形(xing)式主要有四(si)種，見圖(tu)6.8。N500~DN6

    ①. 當(dang)工(gong)藝(yi)氣管(guan)口(kou)比(bi)人(ren)(ren)(ren)(ren)孔(kong)(kong)直徑小三級或三級以上時(shi)，通(tong)常(chang)采用圖6.8（a）所(suo)示(shi)形式的人(ren)(ren)(ren)(ren)孔(kong)(kong)，將(jiang)人(ren)(ren)(ren)(ren)孔(kong)(kong)與工(gong)藝(yi)氣管(guan)口(kou)合(he)用一個(ge)管(guan)口(kou)。該設(she)計方式通(tong)常(chang)需要在工(gong)藝(yi)氣管(guan)線上靠近人(ren)(ren)(ren)(ren)孔(kong)(kong)處(chu)設(she)置可拆卸(xie)短管(guan)，同時(shi)，與可拆卸(xie)短管(guan)相連的管(guan)道(dao)應考慮(lv)設(she)承重(zhong)支架，在反應器人(ren)(ren)(ren)(ren)孔(kong)(kong)打開時(shi)支撐進口(kou)管(guan)道(dao)。

    ②. 當(dang)工藝氣(qi)管(guan)口與人(ren)孔(kong)直(zhi)徑(jing)相當(dang)或比人(ren)孔(kong)直(zhi)徑(jing)大時，需要單獨設置(zhi)人(ren)孔(kong)，常見的(de)設計形式有(you)圖6.8（b）和（c）兩種(zhong)。圖6.8（b）所示形式人(ren)孔(kong)受力(li)較(jiao)(jiao)好、制造(zao)較(jiao)(jiao)容易，但(dan)催化(hua)劑裝(zhuang)(zhuang)填較(jiao)(jiao)困(kun)難。圖6.8（c）所示形式人(ren)孔(kong)受力(li)不好、制造(zao)較(jiao)(jiao)困(kun)難，但(dan)催化(hua)劑裝(zhuang)(zhuang)填較(jiao)(jiao)容易。

    ③. 圖6.8（d）所示形式(shi)人孔設置(zhi)在反(fan)應器側面，在頂部設置(zhi)專(zhuan)門的催化劑裝(zhuang)料口，該形式(shi)很少采(cai)用。

2. 人孔(kong)平臺

   圖6.8（a）～（c）所示(shi)三(san)種形(xing)式(shi)(shi)人(ren)(ren)孔，只(zhi)需(xu)要在反(fan)應器頂部設置(zhi)(zhi)一層(ceng)平(ping)(ping)臺即可(ke)滿足催化劑(ji)裝填等(deng)操(cao)作要求，而(er)圖6.8（d）所示(shi)形(xing)式(shi)(shi)人(ren)(ren)孔，除(chu)了要在反(fan)應器頂部設置(zhi)(zhi)一層(ceng)平(ping)(ping)臺，在人(ren)(ren)孔上方還需(xu)要再(zai)設置(zhi)(zhi)一層(ceng)平(ping)(ping)臺。
