橡膠(jiao)是一種良好的耐(nai)酸又(you)耐(nai)堿的非金屬防(fang)(fang)腐(fu)蝕材料，特別對氫(qing)氟酸有很好的耐(nai)蝕性(xing)。橡膠(jiao)分(fen)(fen)天(tian)(tian)然橡膠(jiao)和合成橡膠(jiao)二大(da)類。用(yong)于化工防(fang)(fang)腐(fu)蝕襯里，以天(tian)(tian)然橡膠(jiao)為多，經(jing)過硫化處理而(er)成，具有一定(ding)的耐(nai)熱性(xing)能、機械強度和耐(nai)蝕性(xing)能。它(ta)可分(fen)(fen)為軟橡膠(jiao)、半硬橡膠(jiao)和硬橡膠(jiao)三種。見表4.4.3。

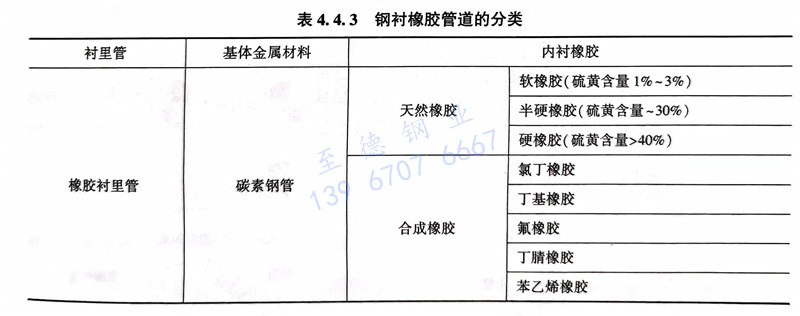

  表4.4.3 鋼(gang)襯橡膠(jiao)管(guan)道的分(fen)類(lei)

 1. 橡(xiang)膠(jiao)襯里層的選擇原則，主(zhu)要應(ying)考(kao)慮腐蝕(shi)介質的特性(xing)、操作條件及具體施工的可能性(xing)。

     ①. 介質腐蝕性強，但溫(wen)度變化不(bu)大，無機械振(zhen)動的管道、管件，宜用1～2層(ceng)硬橡膠(jiao)，總(zong)厚(hou)度約為3～6mm。

    ②. 對于腐蝕性氣體(ti)，為(wei)了避免氣體(ti)的擴(kuo)散滲(shen)透(tou)作(zuo)用(yong)，用(yong)二層硬橡膠襯(chen)里為(wei)宜。

    ③. 凡介(jie)質含有固(gu)體懸浮物(wu)，需考慮耐磨(mo)性(xing)時(shi)，可采用厚(hou)(hou)2mm硬(ying)橡膠(jiao)作(zuo)(zuo)底層，再襯貼所需厚(hou)(hou)度軟橡膠(jiao)作(zuo)(zuo)面層。

    ④. 管道、設(she)備外表面可能經受撞(zhuang)擊(ji)時，可采用軟(ruan)橡膠作底層，半硬橡膠作面層。

    ⑤. 在(zai)真(zhen)空條件下(xia)，一般不采用軟橡膠作底層。

    ⑥. 在有劇(ju)烈振動(dong)的場(chang)合，不能使用橡膠(jiao)襯里。

    ⑦. 在同(tong)一管件、設(she)備上，不(bu)能同(tong)時用(yong)硫(liu)化條件不(bu)同(tong)的兩種(zhong)硬橡(xiang)膠(jiao)或(huo)軟橡(xiang)膠(jiao)進行橡(xiang)膠(jiao)襯里。

 2. 橡膠襯里管道(dao)的使用范圍(wei)：

   ①. 使用溫度。

      a. 硬橡(xiang)(xiang)膠襯(chen)里長期使用(yong)溫度(du)為0～65℃，短(duan)時(shi)間(jian)加熱(re)(re)允許(xu)提高(gao)至80℃；半硬橡(xiang)(xiang)膠、軟橡(xiang)(xiang)膠及硬橡(xiang)(xiang)膠復合襯(chen)里的使用(yong)溫度(du)為-25～75℃，軟橡(xiang)(xiang)膠襯(chen)里短(duan)時(shi)間(jian)加熱(re)(re)允許(xu)提高(gao)至100℃。

      b. 根據目前資(zi)源，天然橡(xiang)(xiang)(xiang)膠、順丁橡(xiang)(xiang)(xiang)膠、丁基橡(xiang)(xiang)(xiang)膠等作軟橡(xiang)(xiang)(xiang)膠襯里，使用溫度約為-60～＋65℃；丁腈橡(xiang)(xiang)(xiang)膠、丁苯橡(xiang)(xiang)(xiang)膠、乙丙(bing)橡(xiang)(xiang)(xiang)膠等也可在-30～＋50℃的情況下作襯里使用。

      c. 橡(xiang)(xiang)膠(jiao)(jiao)的使用(yong)壽命與使用(yong)溫度有關，溫度過高，會加(jia)速橡(xiang)(xiang)膠(jiao)(jiao)的老化(hua)，破壞橡(xiang)(xiang)膠(jiao)(jiao)與金屬(shu)(shu)間的結(jie)合力，導(dao)致(zhi)脫落；溫度過低，橡(xiang)(xiang)膠(jiao)(jiao)會失去彈(dan)性(xing)(xing)（橡(xiang)(xiang)膠(jiao)(jiao)的膨脹系數(shu)比金屬(shu)(shu)大三倍(bei)）。由于兩種(zhong)基材收縮(suo)不(bu)一，導(dao)致(zhi)應力集中(zhong)而(er)拉裂橡(xiang)(xiang)膠(jiao)(jiao)層。由于軟橡(xiang)(xiang)膠(jiao)(jiao)的彈(dan)性(xing)(xing)比硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)好，故它的耐寒(han)性(xing)(xing)亦較好。

   ②. 使(shi)用壓(ya)力

      一般(ban)用(yong)于(yu)(yu)壓(ya)力低于(yu)(yu)0.6MPa，真空度不(bu)大于(yu)(yu)80kPa。橡(xiang)膠襯(chen)里(li)的(de)管(guan)件(jian)有彎頭、三通、四通等。襯(chen)膠管(guan)子(zi)與管(guan)件(jian)均應用(yong)焊接(jie)法蘭連接(jie)。

   ③. 橡膠襯(chen)里管道的襯(chen)里結構，見圖4.7.1。
