一、塔與其關聯設備的布置要求
塔（Tower）與其關聯設備如(ru)進料加熱(re)器，非明火加熱(re)的重沸器、塔頂冷凝冷卻器、回流(liu)罐、塔底抽出泵等(deng)，宜按工藝流(liu)程順序，在不違反(fan)防火規范(fan)的條件(jian)下，盡可(ke)(ke)能靠近布置，必要時(shi)可(ke)(ke)形成一(yi)個(ge)獨立的操作(zuo)系統(tong)，這樣便于(yu)操作(zuo)管(guan)理。
二、塔的布置方式(shi)
①. 單(dan)排(pai)布(bu)置(zhi)：一般(ban)情況下較多采用(yong)單(dan)排(pai)布(bu)置(zhi)的方式，管廊的一側有兩個(ge)(ge)或兩個(ge)(ge)以上(shang)的塔或立式容器時，一般(ban)中心線對(dui)齊，如(ru)兩個(ge)(ge)或兩個(ge)(ge)以上(shang)的塔設置(zhi)聯合平(ping)臺時，可以中心線對(dui)齊，也可以一邊切線對(dui)齊。
②. 非單排布(bu)置：對于直徑較小本(ben)體較高的(de)塔，可以雙排布(bu)置或成三角形布(bu)置，這樣(yang)，可以利用平(ping)臺(tai)將塔聯(lian)系在一起提高其穩定性，但應(ying)注意(yi)平(ping)臺(tai)生根構件(jian)應(ying)采用可以滑動的(de)導向節點以適應(ying)不同操作溫(wen)度的(de)熱脹(zhang)影(ying)響。
③. 框(kuang)(kuang)架式布(bu)置：對直徑DN≤1000mmm的塔(ta)還可(ke)以(yi)布(bu)置在框(kuang)(kuang)架內或框(kuang)(kuang)架的一邊，利用(yong)框(kuang)(kuang)架提高(gao)其穩定性。
三、沿管廊布置的(de)塔應(ying)考慮的(de)要求
①. 塔(ta)和管廊(lang)之間應布置管道，在背向管廊(lang)的一側應設置檢修(xiu)通道和場地，塔(ta)的人孔、手孔朝向檢修(xiu)區一側。
②. 塔和管廊的間(jian)距。
a. 塔(ta)和管廊(lang)立(li)柱(zhu)之間沒有布置泵(beng)時(shi)，塔(ta)外壁與管廊(lang)立(li)柱(zhu)之間的距離，一般為3~5不宜(yi)小于3m，一般在此范圍內，設置調(diao)節閥組和排(pai)水管道與排(pai)水井等。國(guo)外某(mou)些公(gong)司的裝置設備布置中塔(ta)與管廊(lang)立(li)柱(zhu)間距也有小于3m的。
b. 塔和管(guan)廊立柱之間布置泵(beng)(beng)時(shi)，可能泵(beng)(beng)的(de)驅動機仍(reng)在(zai)管(guan)廊內，泵(beng)(beng)的(de)進出(chu)口或(huo)其中(zhong)之一(yi)在(zai)管(guan)廊立柱外(wai)，這時(shi)泵(beng)(beng)的(de)基礎與(yu)塔外(wai)壁的(de)間距，應按泵(beng)(beng)的(de)操作、檢修和配管(guan)要求確(que)定，一(yi)般(ban)情況下，不宜小于2.5m。
c. 兩塔之間(jian)凈距(ju)不宜小于2.5m（按SH3011規定(ding)，HG 20546規定(ding)兩塔之間(jian)最小凈距(ju)為2.4m），以便敷設管道和設置(zhi)平臺。如采用聯合(he)基礎時也可小于2.5m。
四、塔的安裝高度(du)
塔(ta)的安裝高度(du)應(ying)考慮以下各方面因素。
①. 對于(yu)利(li)用塔的內(nei)(nei)壓(ya)或塔內(nei)(nei)流體重力(li)將(jiang)物料送(song)往其他設備和(he)管道(dao)時，應由其內(nei)(nei)壓(ya)和(he)被(bei)送(song)往設備或管道(dao)的壓(ya)力(li)和(he)高(gao)(gao)度來確定(ding)塔的高(gao)(gao)度。
②. 對于用泵抽吸塔底液(ye)體時，應(ying)由泵的(de)需要(yao)汽蝕(shi)余量和吸入管道的(de)壓(ya)力(li)降來(lai)確(que)定塔的(de)高度。處于負壓(ya)狀(zhuang)態的(de)塔，為(wei)了保證塔底泵的(de)正常操作，最低(di)(di)液(ye)面應(ying)不(bu)低(di)(di)于10m。
③. 帶有非明火加熱的重沸器(qi)(qi)的塔(ta)，其安裝高度，應按塔(ta)和重沸器(qi)(qi)之間的相互(hu)關(guan)系(xi)和操作(zuo)要求來(lai)確定。
④. 塔的(de)安(an)(an)裝高度還應滿足底部管道安(an)(an)裝和操作的(de)要(yao)求，且(qie)其基礎(chu)面(mian)一般宜高出地面(mian)0.2m。
⑤. 對于(yu)(yu)成組布置的塔采用聯合平(ping)(ping)臺(tai)時，有時平(ping)(ping)臺(tai)標(biao)高(gao)(gao)取(qu)齊(qi)有困難，可以調整個別塔的安裝高(gao)(gao)度，便于(yu)(yu)平(ping)(ping)臺(tai)標(biao)高(gao)(gao)取(qu)齊(qi)。
五、重沸器(qi)的布置
①. 明火加熱(re)(re)的重(zhong)沸器(qi)與(yu)塔(ta)的間(jian)距，應按防火規范中加熱(re)(re)爐與(yu)塔(ta)的間(jian)距要求布(bu)置(zhi)。
②. 用蒸汽或熱載體加熱的(de)臥式重沸器應靠近塔布置，并與塔維持一定高差（由(you)工藝設計確定），兩者之間(jian)的(de)距(ju)離應滿足管道布置要求，重沸器管束的(de)一端應有檢修場地和(he)通道。
③. 立式熱虹吸式重沸器(qi)宜用塔作(zuo)為(wei)支(zhi)承布置在(zai)塔側，并與塔維持一定高差（由工藝設計確定），其上方應留有足夠的檢修空(kong)間。
④. 一(yi)座塔(ta)具有多臺并(bing)聯的(de)立(li)式重沸(fei)器(qi)時，重沸(fei)器(qi)的(de)位置(zhi)和安(an)裝高度，除與塔(ta)維持(chi)一(yi)定(ding)高差之外，還應滿足布置(zhi)進出口(kou)集合(he)管的(de)要求并(bing)便于操作和檢(jian)修。
六(liu)、塔布置的工程(cheng)實例
小直徑塔和框架的聯合布置(zhi)

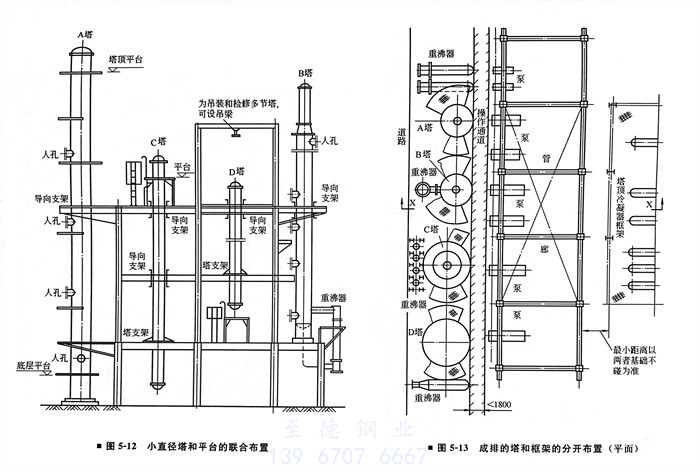

圖(tu)5-12所示為一組(zu)小直徑塔(ta)和框(kuang)架(jia)聯(lian)合布置(zhi)(zhi)。由于塔(ta)徑小，一般(ban)靠近框(kuang)架(jia)或(huo)在(zai)框(kuang)架(jia)內布置(zhi)(zhi)，便(bian)于設(she)導向支(zhi)架(jia)以增加(jia)塔(ta)的穩定性。B塔(ta)布置(zhi)(zhi)在(zai)框(kuang)架(jia)的外側，有利于塔(ta)頂(ding)冷凝(ning)器的安(an)裝(zhuang)和檢修，并可利用(yong)框(kuang)架(jia)設(she)置(zhi)(zhi)重沸(fei)器支(zhi)架(jia)。D塔(ta)是分(fen)節塔(ta)，布置(zhi)(zhi)在(zai)框(kuang)架(jia)內。在(zai)塔(ta)上(shang)方(fang)設(she)置(zhi)(zhi)吊梁，便(bian)于安(an)裝(zhuang)和檢修。除框(kuang)架(jia)樓面外，根據需要在(zai)塔(ta)頂(ding)和塔(ta)底設(she)了操作平臺。
成排的塔和框(kuang)架的分(fen)開布置

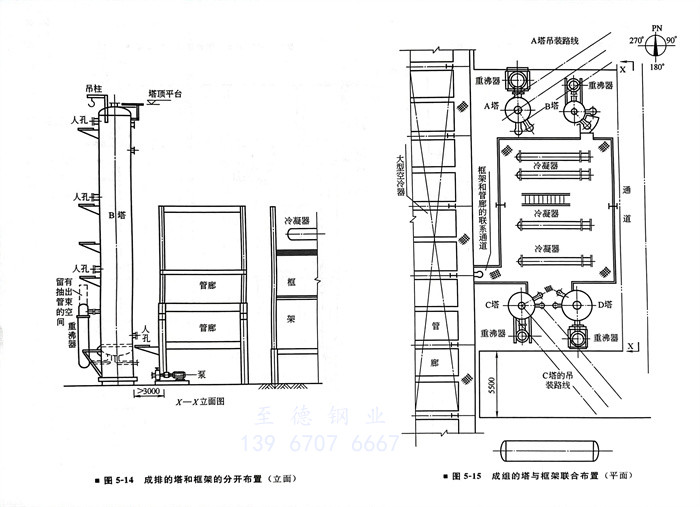

圖5-13、圖5-14所示為成(cheng)排的塔(ta)(ta)和框(kuang)架(jia)分開布(bu)置(zhi)。塔(ta)(ta)組合框(kuang)架(jia)之間(jian)設置(zhi)管(guan)廊，四個(ge)塔(ta)(ta)按塔(ta)(ta)外壁成(cheng)一線成(cheng)排布(bu)置(zhi)。塔(ta)(ta)的回流泵、進料(liao)泵布(bu)置(zhi)在管(guan)廊下靠(kao)近塔(ta)(ta)一側(ce)。塔(ta)(ta)頂冷凝器和回流罐等布(bu)置(zhi)在框(kuang)架(jia)上(shang)，聯(lian)系管(guan)道可利用管(guan)廊或管(guan)廊頂部加設支架(jia)支承(cheng)。圖5-13中包(bao)含了重沸器的三(san)種支承(cheng)方式(shi)。
成(cheng)組的塔與(yu)框(kuang)架(jia)聯合布置(zhi)

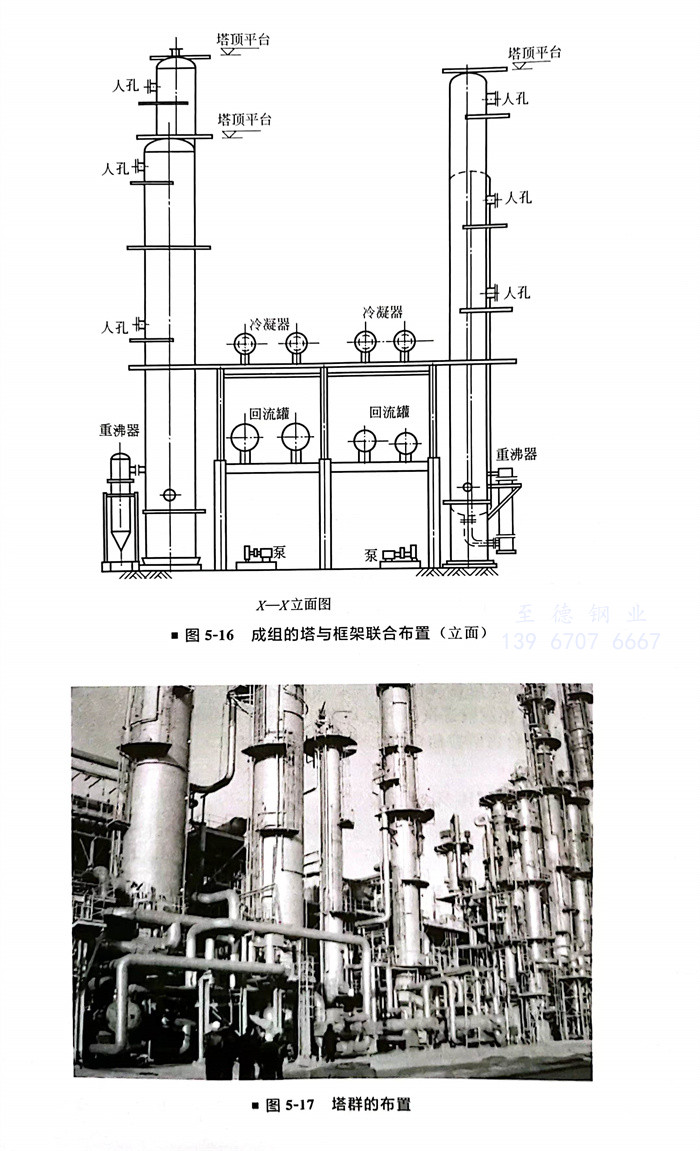

圖(tu)(tu)5-15、圖(tu)(tu)5-16所(suo)示為成組的塔與(yu)(yu)框架(jia)聯合布(bu)置。框架(jia)和塔均(jun)布(bu)置在管廊的一側，A塔、B塔和C塔、D塔為兩(liang)(liang)組塔，分別布(bu)置在框架(jia)的南北兩(liang)(liang)側，每組塔外壁(bi)取(qu)齊布(bu)置，并留有(you)檢修(xiu)空地，框架(jia)東(dong)側留有(you)供(gong)吊車進出的通(tong)道，以(yi)便吊裝(zhuang)框架(jia)上(shang)的設備。塔平(ping)臺(tai)(tai)與(yu)(yu)相鄰框架(jia)平(ping)臺(tai)(tai)相連，便于(yu)操(cao)作與(yu)(yu)維修(xiu)。圖(tu)(tu)5-15、圖(tu)(tu)5-16中(zhong)包含了重(zhong)沸器(qi)的兩(liang)(liang)種支承方式。
某塔群的布置（圖5-17）
