套管式換熱器的布(bu)置和檢修要求與管殼式換熱器大體相同，可(ke)參照管殼式換熱器的布(bu)置。此外(wai)還應注(zhu)意以下(xia)兩點。

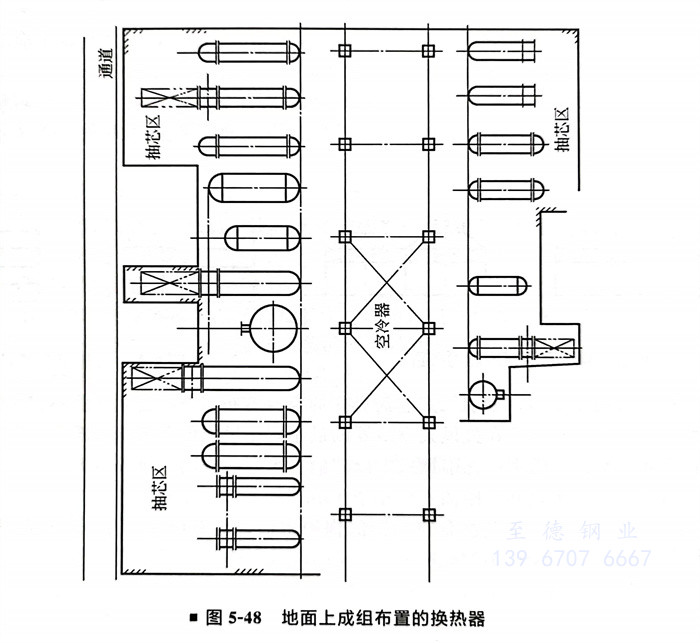

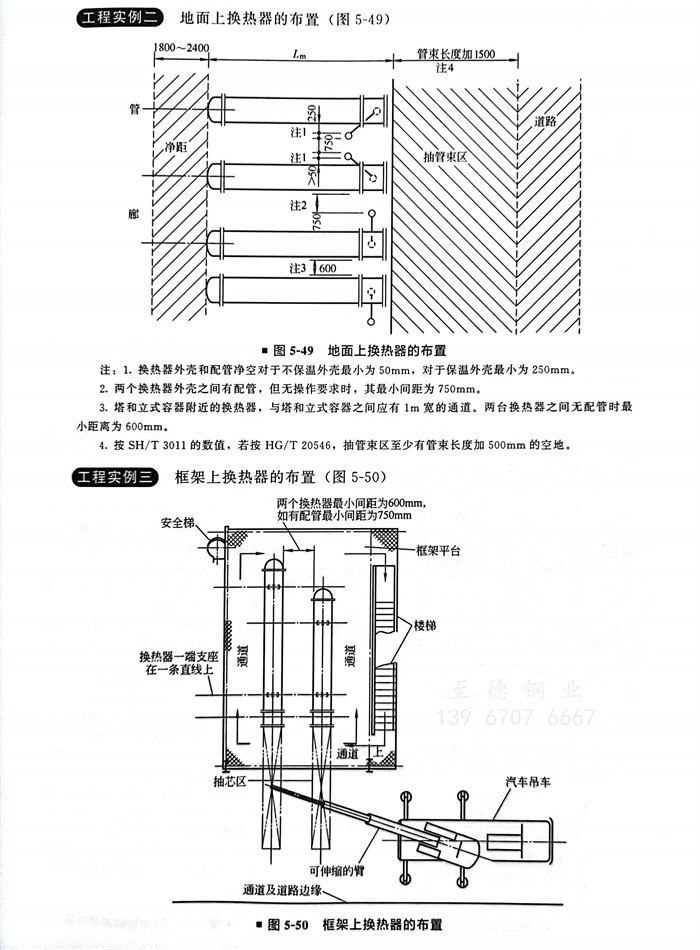

  ①. 套(tao)管(guan)式換熱(re)(re)器(qi)的(de)位置(zhi)和安裝高度。套(tao)管(guan)式換熱(re)(re)器(qi)一般成組(zu)(zu)布置(zhi)在地面上，為(wei)了節(jie)約占地也可(ke)以(yi)支(zhi)撐(cheng)在框架立柱(zhu)的(de)側面。對于(yu)組(zu)(zu)合數量不多(duo)的(de)套(tao)管(guan)式換熱(re)(re)器(qi)，可(ke)以(yi)將兩種相近介質(zhi)的(de)換熱(re)(re)器(qi)組(zu)(zu)合在一起設在同一個基礎上。

  ②. 套管式(shi)換(huan)熱(re)器作為往復(fu)式(shi)壓縮機的中間冷卻器時，為了(le)防止振動應設加強支(zhi)座(zuo)，可在原有的兩(liang)個支(zhi)座(zuo)之外增加1～2個加強支(zhi)座(zuo)。

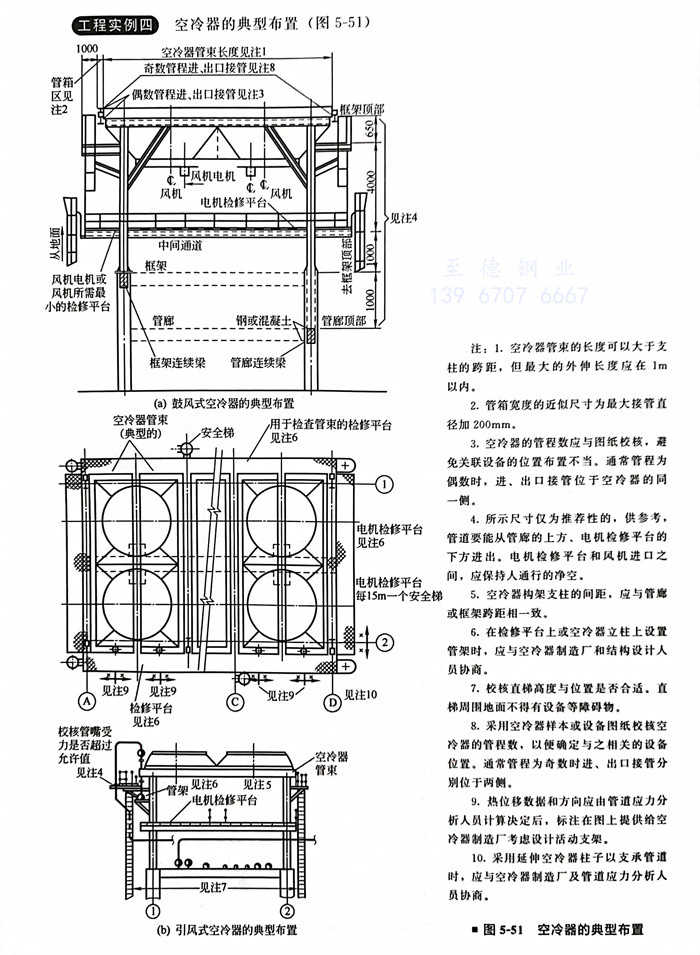

注：1. 空冷器管束的(de)長度(du)可以大(da)于支柱的(de)跨(kua)距，但最(zui)大(da)的(de)外伸(shen)長度(du)應在1m以內。

2．管箱寬度的(de)近似(si)尺寸為最大(da)接管直徑(jing)加200mm。

3．空冷器的(de)管(guan)程數應與圖(tu)紙校核，避免關(guan)聯設備的(de)位置布置不當。通常(chang)管(guan)程為偶(ou)數時，進、出口接管(guan)位于空冷器的(de)同一側。

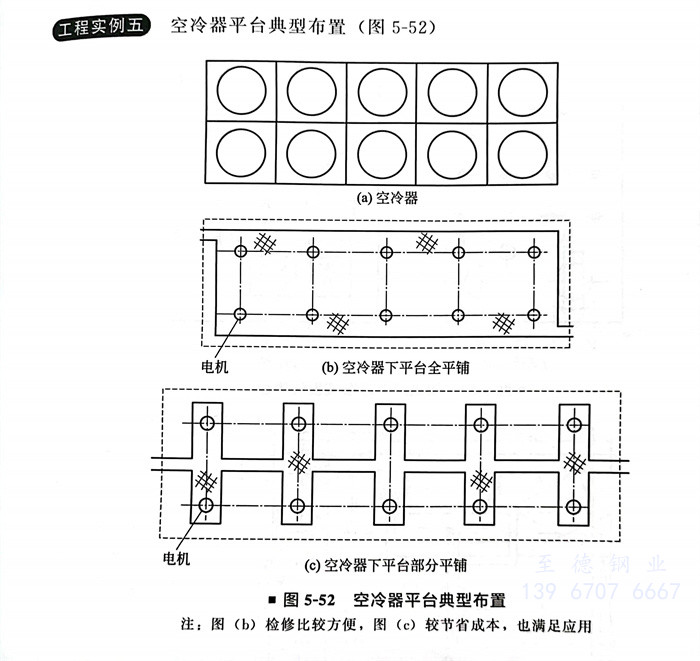

4．所示尺寸僅為推薦(jian)性的，供參考(kao)，管(guan)道要能從管(guan)廊的上方(fang)、電機(ji)檢(jian)(jian)修平臺(tai)(tai)的下方(fang)進(jin)出(chu)。電機(ji)檢(jian)(jian)修平臺(tai)(tai)和風機(ji)進(jin)口之(zhi)間，應(ying)保持人通行的凈空。

5．空冷器構(gou)架支柱(zhu)的(de)間距，應與(yu)管廊或框(kuang)架跨(kua)距相一(yi)致(zhi)。

6．在檢修平臺上或空(kong)冷器立柱上設置管架時，應與空(kong)冷器制造廠(chang)和(he)結構設計人員協商(shang)。

7．校核直梯高度與位置是否合適。直梯周圍地面不(bu)得有設備等障(zhang)礙物。

8．采用空冷器樣(yang)本(ben)或設(she)(she)備圖紙校核(he)空冷器的管程數(shu)，以便確定(ding)與之相關的設(she)(she)備位(wei)置。通常(chang)管程為奇數(shu)時進、出口(kou)接管分別位(wei)于兩側。

9．熱位移數據和方向應(ying)由管道應(ying)力(li)分析人員計算決定后，標注(zhu)在圖上提供給空冷器(qi)制造(zao)廠考慮設(she)計活動支架。

10．采用延伸空冷器(qi)柱子以(yi)支承管道(dao)(dao)時，應(ying)與空冷器(qi)制(zhi)造廠及管道(dao)(dao)應(ying)力分析人員協(xie)商。
