一、壓縮機的布置設(she)計(ji)內容

壓縮機(ji)(ji)(ji)通常有離心式（Centrifugal Compressor）和(he)往復式（Reciprocating Compressor）兩大類。其布(bu)置(zhi)(zhi)設計(ji)內容包(bao)括(kuo)機(ji)(ji)(ji)組(zu)(zu)的布(bu)置(zhi)(zhi)和(he)附(fu)屬設備的布(bu)置(zhi)(zhi)。機(ji)(ji)(ji)組(zu)(zu)由壓縮機(ji)(ji)(ji)和(he)驅動(dong)機(ji)(ji)(ji)組(zu)(zu)成。多級壓縮機(ji)(ji)(ji)的附(fu)屬設備有氣液分離器(qi)和(he)各(ge)級冷(leng)(leng)(leng)卻器(qi)等，驅動(dong)機(ji)(ji)(ji)如為凝汽(qi)式汽(qi)輪機(ji)(ji)(ji)時，附(fu)屬設備有冷(leng)(leng)(leng)凝冷(leng)(leng)(leng)卻器(qi)、凝結水(shui)泵等。此外(wai)還有機(ji)(ji)(ji)組(zu)(zu)用的潤滑、封油系統的設備和(he)維修機(ji)(ji)(ji)具的布(bu)置(zhi)(zhi)。

二、壓縮機(ji)布置的一般(ban)要求

①. 壓縮機的布置方式與泵相同，也分為露(lu)天布置、半(ban)(ban)露(lu)天布置和(he)廠(chang)房內布置三(san)種。可(ke)(ke)燃(ran)氣體壓縮機宜露(lu)天布置和(he)半(ban)(ban)露(lu)天布置，這樣通風(feng)良好，如有可(ke)(ke)燃(ran)氣體泄(xie)漏則(ze)可(ke)(ke)快速(su)擴散，有利于防(fang)火防(fang)爆。如在嚴寒或多(duo)風(feng)沙地區可(ke)(ke)布置在廠(chang)房內。廠(chang)房內通風(feng)應(ying)符合(he)國家(jia)現(xian)行的《工業企業采(cai)暖(nuan)通風(feng)和(he)空氣調節設(she)計規范》的規定(ding)。

②. 機(ji)(ji)組及(ji)其附(fu)屬設(she)(she)(she)備(bei)的(de)布(bu)置(zhi)應滿足制造廠(chang)的(de)要(yao)求，制造廠(chang)在設(she)(she)(she)備(bei)出廠(chang)時(shi)包裝(zhuang)箱內的(de)圖紙中有時(shi)會帶有推(tui)薦的(de)機(ji)(ji)組及(ji)其附(fu)屬設(she)(she)(she)備(bei)的(de)布(bu)置(zhi)圖或提出設(she)(she)(she)備(bei)安裝(zhuang)、檢(jian)修需(xu)要(yao)的(de)凈(jing)距，可以參照(zhao)該圖或要(yao)求進行設(she)(she)(she)備(bei)布(bu)置(zhi)。

③. 露天布(bu)置的(de)壓縮(suo)機(ji)，宜(yi)盡可(ke)能(neng)靠近被(bei)抽吸(xi)的(de)設備(bei)，這樣(yang)可(ke)以減少吸(xi)入管道的(de)阻力(li)。其(qi)附屬設備(bei)宜(yi)靠近機(ji)組布(bu)置，壓縮(suo)機(ji)的(de)附近應(ying)有供(gong)檢修、消防(fang)用的(de)通(tong)道，機(ji)組與通(tong)道邊距離(li)不(bu)應(ying)小于5m。

④. 可(ke)燃氣體壓縮機(ji)的布置及其廠(chang)房(fang)設計如下。

a. 單機(ji)驅動功率(lv)等于或大于150kW的甲類(lei)氣體(ti)壓(ya)(ya)縮機(ji)廠房，不(bu)宜與其他甲、乙(yi)、丙(bing)(bing)類(lei)設(she)備間共用一幢建筑物，壓(ya)(ya)縮機(ji)的上方除自用的高(gao)位(wei)潤滑(hua)油箱外不(bu)得布置其他甲、乙(yi)、丙(bing)(bing)類(lei)設(she)備。

b. 比(bi)空(kong)氣(qi)輕的(de)(de)可燃氣(qi)體壓縮(suo)機廠房的(de)(de)頂部(bu)，應采取(qu)通風措施(shi)。

c. 比空氣輕的可燃氣體壓縮機廠房的樓板宜部分采用算(suan)子板。

d. 比(bi)空氣(qi)重的可(ke)燃氣(qi)體(ti)壓縮(suo)機廠(chang)房的地(di)面，不(bu)(bu)應有(you)(you)地(di)坑或地(di)溝，若不(bu)(bu)能避(bi)免時應有(you)(you)防止氣(qi)體(ti)積聚的措施。側墻下(xia)部宜(yi)有(you)(you)通(tong)風(feng)措施。

⑤. 壓縮機(ji)布(bu)置在廠房內時，除(chu)應(ying)考慮壓縮機(ji)本身的占地(di)要(yao)求外(wai)，尚應(ying)滿足下(xia)列(lie)要(yao)求。

a. 機(ji)(ji)組與廠房墻壁的凈(jing)距應(ying)(ying)滿足壓縮機(ji)(ji)或(huo)驅動機(ji)(ji)的轉(zhuan)子或(huo)壓縮機(ji)(ji)活塞、曲軸等的抽出要求，并應(ying)(ying)不(bu)小于2m。

b. 機組(zu)一側(ce)應(ying)有檢(jian)修時放置機組(zu)部件的場地，其大(da)小應(ying)能放置機組(zu)最(zui)大(da)部件并能進行檢(jian)修作業(ye)。如有可能，兩(liang)臺(tai)或多(duo)臺(tai)機組(zu)可合用一塊(kuai)檢(jian)修場地。

c. 如壓縮機布置在兩層廠房(fang)的上層，應在樓板上設置吊裝機械。

d. 壓縮機和驅動(dong)機的全(quan)部(bu)一次儀表盤，如制(zhi)造廠無特(te)殊要求，應布置在靠近驅動(dong)機的側部(bu)或端部(bu)，儀表盤的后面應有維修(xiu)通道。

e. 壓(ya)縮機(ji)的基(ji)礎(chu)與廠房基(ji)礎(chu)應有一(yi)定距(ju)離。

三、壓縮機的安裝高度

壓縮機(ji)的安裝高度(du)，應根(gen)據其構造(zao)特點確定。構造(zao)特點主要指進、出口的位置(zhi)和(he)附屬設備的多(duo)少。

①. 離心式壓縮機的進、出(chu)口在機體(ti)的上(shang)部且驅動機采用電機或背壓式汽(qi)輪機時，可(ke)就(jiu)地安裝。就(jiu)地安裝的壓縮機，由于(yu)(yu)基礎較低，穩(wen)定性強，有(you)利于(yu)(yu)抗(kang)振。進、出(chu)口向(xiang)上(shang)，管(guan)道(dao)架(jia)空敷設(she)不影響(xiang)通行。在機體(ti)上(shang)方管(guan)道(dao)要(yao)求(qiu)可(ke)以拆(chai)卸，不會影響(xiang)部件檢(jian)修。

②. 離心式(shi)壓縮(suo)機(ji)的進、出口在機(ji)體(ti)下(xia)部(bu)且附屬設備(bei)較多時，宜(yi)兩層布置，上層布置機(ji)組，下(xia)層布置附屬設備(bei)，壓縮(suo)機(ji)的安裝高度，除(chu)滿(man)足其附屬設備(bei)的安裝以(yi)外還應滿(man)足下(xia)述要求。

a. 進、出口連接管道(dao)與(yu)地面(mian)的凈(jing)空要求。

b. 進、出口連接(jie)管道與管廊上管道的連接(jie)高度要(yao)求。

c. 吸入管道上過(guo)濾器的安裝(zhuang)高度與尺(chi)寸要(yao)求。

③. 往(wang)復式壓(ya)縮機，為了減(jian)少(shao)振動(dong)宜(yi)盡(jin)可能(neng)降低其安裝(zhuang)高度(du)，由于(yu)進、出口(kou)管(guan)(guan)道(dao)采用(yong)管(guan)(guan)墩敷設有利于(yu)抑制振動(dong)，而且管(guan)(guan)道(dao)與(yu)壓(ya)縮機進、出口(kou)之間可能(neng)還有減(jian)振系統如脈沖(chong)(chong)減(jian)振器或緩沖(chong)(chong)器等，此時(shi)壓(ya)縮機的安裝(zhuang)高度(du)應(ying)由與(yu)減(jian)振系統相接的管(guan)(guan)道(dao)所需最小(xiao)的凈空決定。

四、壓縮機附(fu)屬設備的布置

①. 布置壓縮機的附屬設備時，應滿足下列(lie)要求。

a. 多級離心式壓縮機的(de)各級氣(qi)(qi)液分(fen)離罐和冷卻(que)器(qi)應盡可能靠近布(bu)置(zhi)(zhi)。在(zai)滿足操(cao)作和維修(xiu)需要場地的(de)前提下，應考慮壓縮機進、出口(kou)的(de)綜(zong)合受力影響，合理布(bu)置(zhi)(zhi)各級氣(qi)(qi)液分(fen)離罐和冷卻(que)器(qi)的(de)相對位(wei)置(zhi)(zhi)。

b. 高位油箱應滿足(zu)制造廠的高度要求，布(bu)置在建筑物構架上(shang)的油箱應設(she)平(ping)臺和(he)直梯。

c. 潤(run)滑油(you)和封油(you)系(xi)統宜(yi)靠近(jin)壓縮機布置并應(ying)留(liu)出油(you)冷(leng)卻器的檢(jian)修(xiu)場地。

②. 壓縮(suo)機(ji)的驅動機(ji)為汽輪機(ji)時(shi)，汽輪機(ji)及(ji)其附屬設(she)備的布置，應考慮下(xia)列因(yin)素。

a. 背(bei)壓式汽輪機周(zhou)圍應留有足夠的空地，以滿足配管(guan)和操作閥門的需要。

b. 凝汽(qi)式汽(qi)輪機采用空(kong)冷器(qi)時，空(kong)冷器(qi)的位(wei)置(zhi)應靠近汽(qi)輪機，空(kong)冷器(qi)的安裝高度應能滿(man)足地(di)面(mian)上布置(zhi)凝結水(shui)泵的吸入(ru)高度的需要。

c. 凝(ning)(ning)汽(qi)(qi)(qi)式汽(qi)(qi)(qi)輪機采用(yong)冷凝(ning)(ning)冷卻器(qi)(qi)時，冷凝(ning)(ning)冷卻器(qi)(qi)除可布置在靠近汽(qi)(qi)(qi)輪機的(de)(de)(de)(de)側(ce)面外(wai)，也可直接布置在汽(qi)(qi)(qi)輪機的(de)(de)(de)(de)下方，汽(qi)(qi)(qi)輪機與冷凝(ning)(ning)冷卻器(qi)(qi)之間的(de)(de)(de)(de)排汽(qi)(qi)(qi)管(guan)應采用(yong)柔性連(lian)接。冷凝(ning)(ning)冷卻器(qi)(qi)的(de)(de)(de)(de)安裝高度也應能滿足在下面布置的(de)(de)(de)(de)凝(ning)(ning)結水泵的(de)(de)(de)(de)吸入高度的(de)(de)(de)(de)需要。冷凝(ning)(ning)冷卻器(qi)(qi)管(guan)箱外(wai)應留出抽管(guan)束所(suo)需要的(de)(de)(de)(de)空(kong)地。

五(wu)、壓縮機(ji)維修機(ji)具(ju)的布(bu)置

1. 維(wei)修機具(ju)的高度和運行范圍

①. 吊(diao)車(che)的起吊(diao)高度應滿足壓縮機制造廠要求。一般(ban)情(qing)況下，制造廠應給出機組(zu)中(zhong)心(xin)線到(dao)吊(diao)車(che)梁底面的凈空(kong)高度。

②. 吊(diao)(diao)車行(xing)車運行(xing)范(fan)圍(wei)不可能達到吊(diao)(diao)車梁的(de)盡(jin)頭(tou)，吊(diao)(diao)車有死點(dian)位置(zhi)(zhi)。設計(ji)時應按死點(dian)位置(zhi)(zhi)留出空(kong)地和確定(ding)吊(diao)(diao)裝孔的(de)位置(zhi)(zhi)。

2. 吊(diao)車的(de)選用的(de)要求

①. 壓縮機的(de)最大(da)檢修(xiu)部(bu)件超過1.0t時(shi)應設吊(diao)車。

a. 起重量小(xiao)于1.0t，宜選用(yong)移(yi)動(dong)式三腳(jiao)架，配電(dian)動(dong)葫蘆(lu)(lu)或手拉葫蘆(lu)(lu)。

b. 起重(zhong)量1.0～3.0t，宜選用手動(dong)梁(liang)式吊車。

c. 起(qi)重量(liang)3.0～10.0t，宜選用手動(dong)橋式吊(diao)車。

d. 起重量大于10.0t，宜(yi)選用電動橋式吊車。

②. 按(an)壓(ya)縮(suo)機臺數(shu)和用途選用吊(diao)車。

a. 壓縮機露天布置(zhi)，可(ke)不(bu)設固定吊車(che)。

b. 壓縮機布置在(zai)單層廠房內數量(liang)超過(guo)4臺或雖然數量(liang)小于4臺，但(dan)基礎在(zai)2m以(yi)上，宜選用手(shou)動(dong)橋式(shi)吊車。

c. 壓縮機數量超(chao)過4臺或檢修次數頻繁，吊(diao)運行程較長(chang)時，宜選用電(dian)動橋式(shi)吊(diao)車。

六、壓縮機布置的工程實例

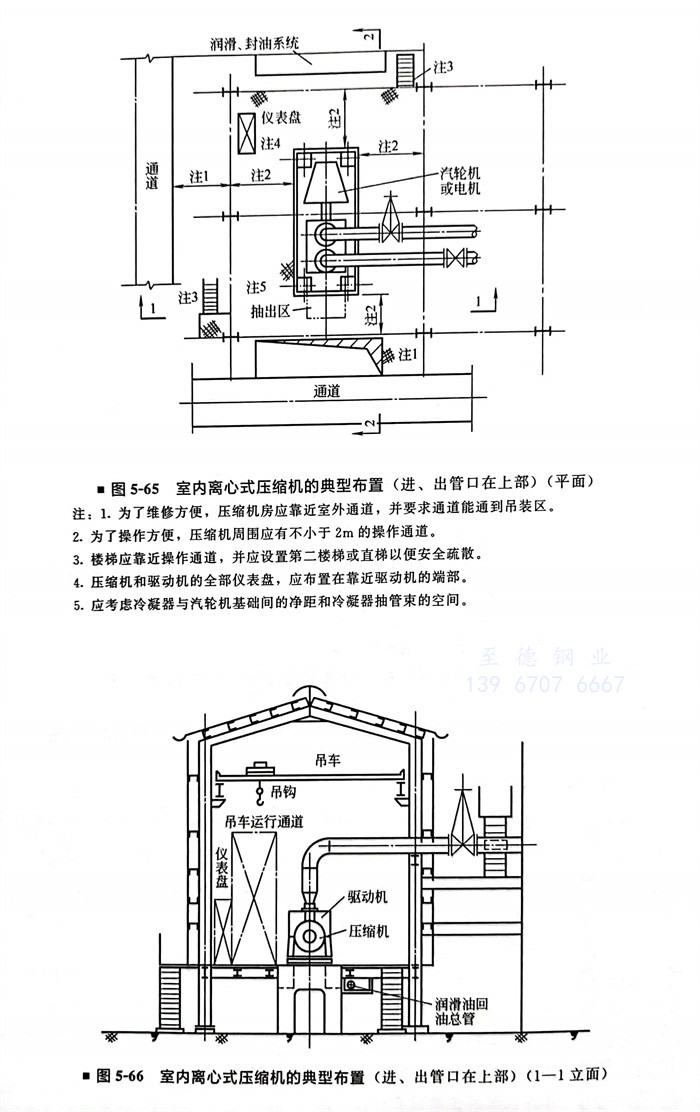

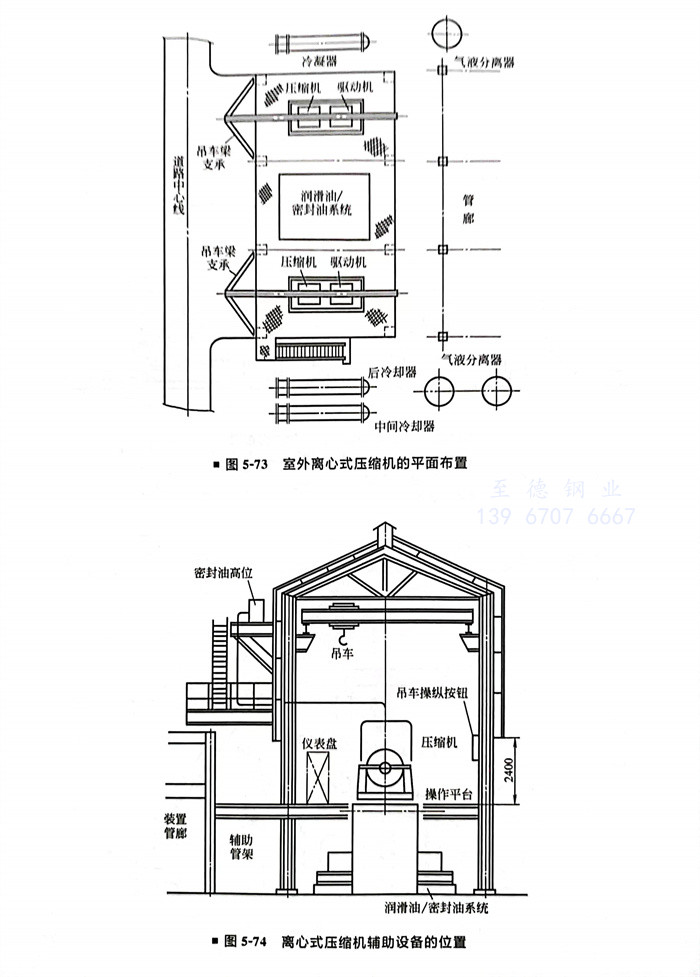

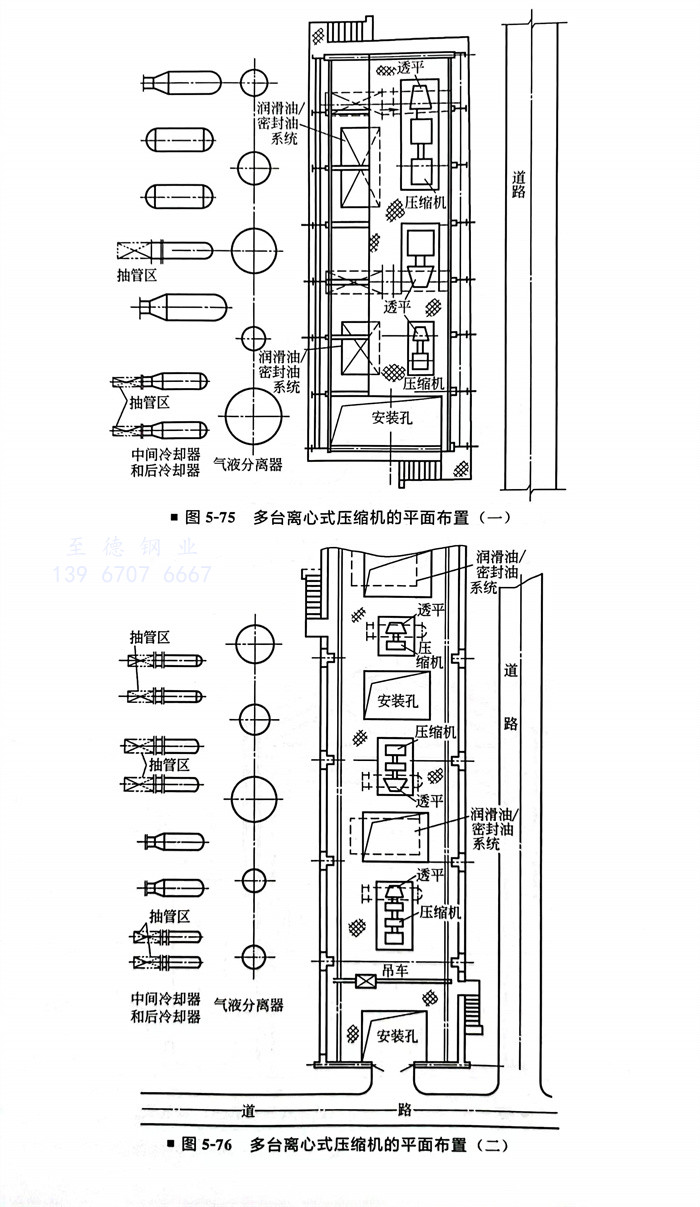

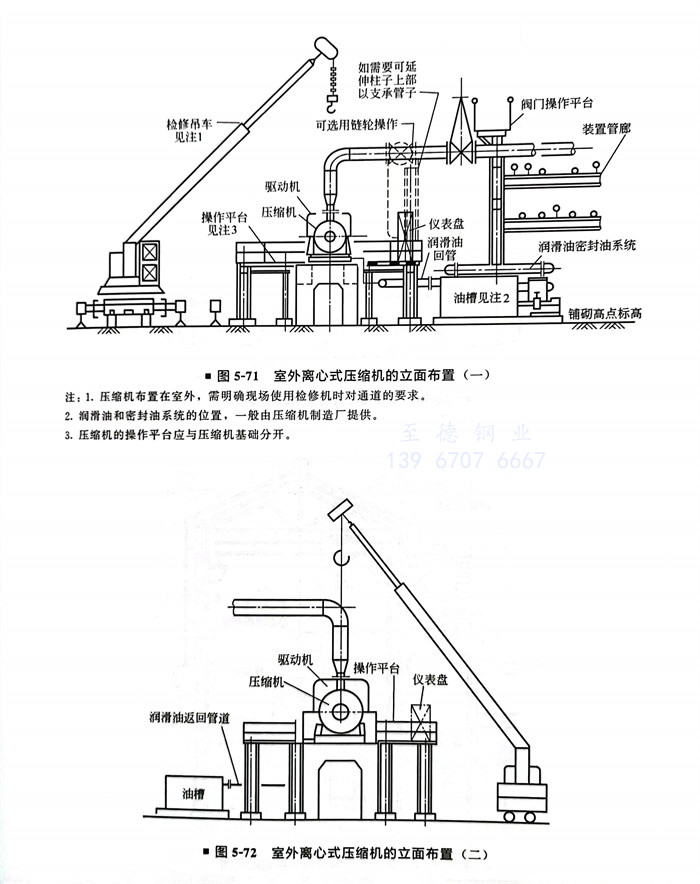

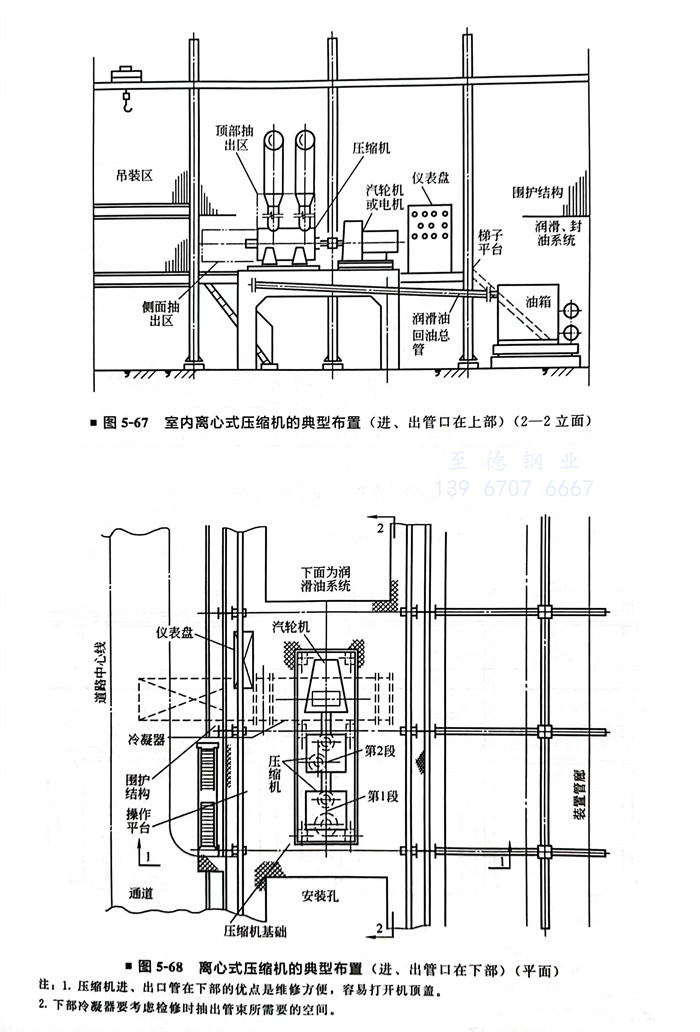

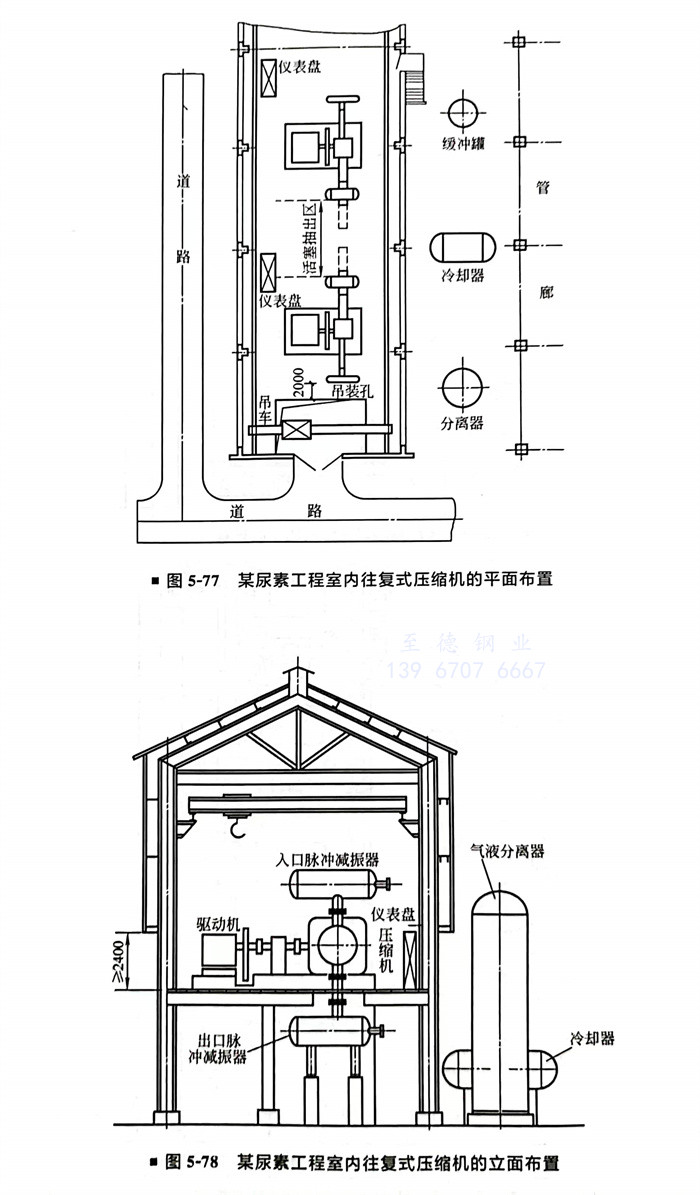

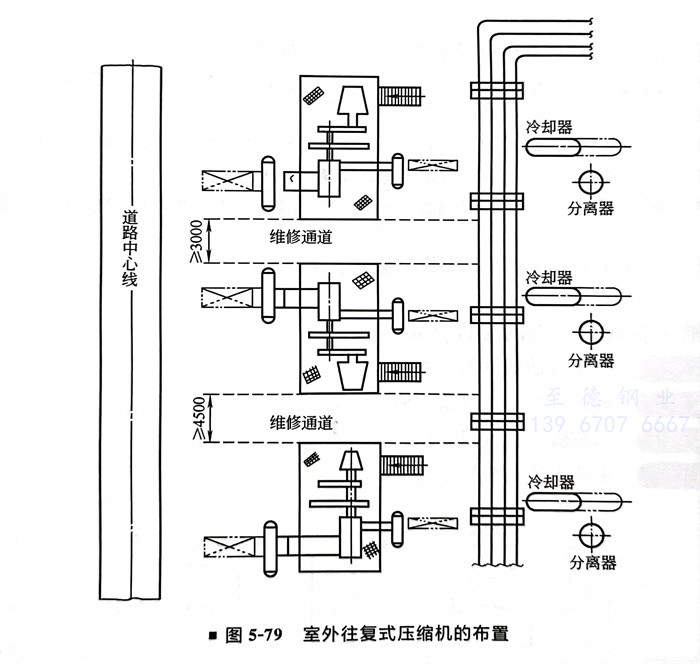

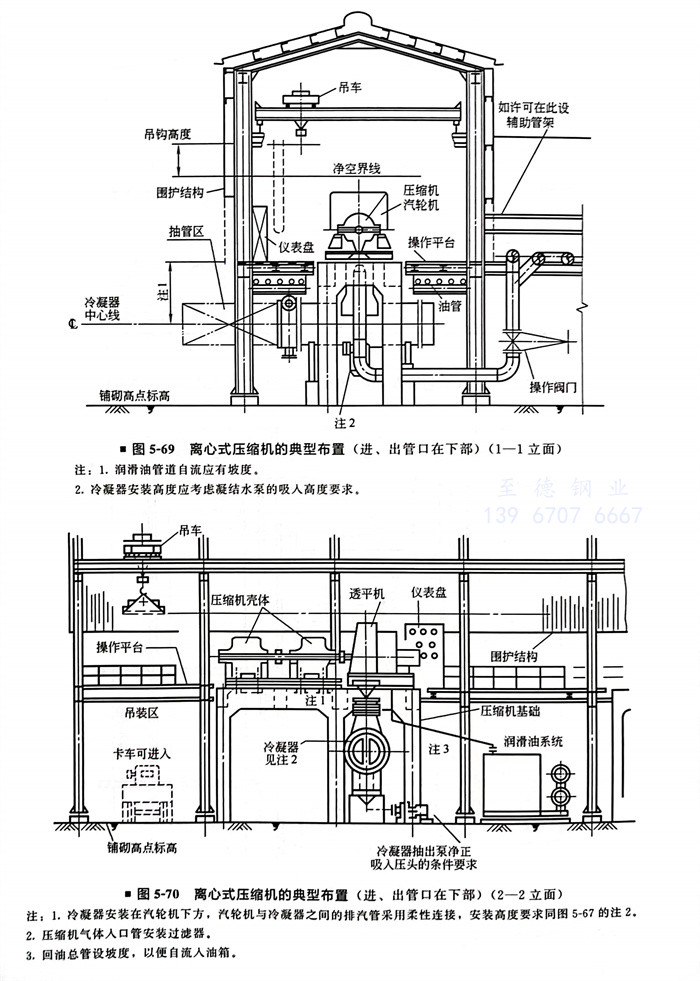

工程實例一
