1. 火炬(ju)系統(tong)工藝流程簡(jian)介

  火炬(ju)根據燃燒特(te)性可分為有煙(yan)(yan)火炬(ju)、無(wu)煙(yan)(yan)火炬(ju)、吸熱火炬(ju)。

  火炬(ju)根據支撐結(jie)(jie)構(gou)可(ke)分為高架火炬(ju)、地面(mian)火炬(ju)、坑(keng)式火炬(ju)。一(yi)般按火炬(ju)的支撐結(jie)(jie)構(gou)進行分類。

  高架火炬(ju)(ju)即采用豎立的(de)火炬(ju)(ju)筒體將燃燒(shao)器（又稱火炬(ju)(ju)頭）高架于空中，火炬(ju)(ju)氣通(tong)過火炬(ju)(ju)筒體進入燃燒(shao)器，燃燒(shao)后的(de)煙氣直接進入空氣中，隨氣流擴散至遠處。根據火炬(ju)(ju)筒體的(de)支撐形式(shi)，高架火炬(ju)(ju)又可(ke)分為塔(ta)(ta)架式(shi)、半塔(ta)(ta)架式(shi)、自支撐式(shi)、拉(la)線式(shi)。

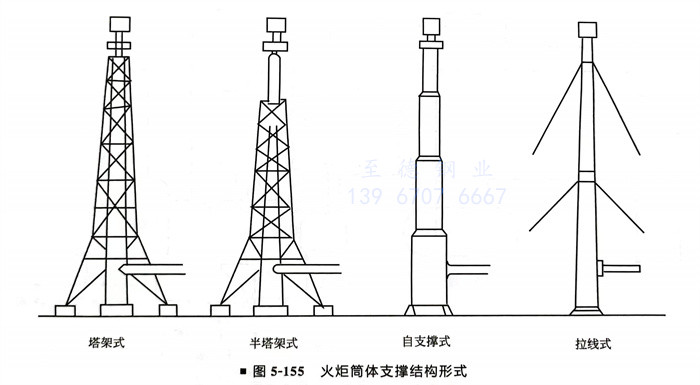

火(huo)炬筒(tong)體支撐結構形(xing)式，如圖5-155所示。

  地(di)面(mian)火(huo)炬(ju)沒有(you)支撐結構(gou)，一(yi)般(ban)粗短、無煙(yan)、不(bu)發光且幾乎無聲(sheng)，光、噪(zao)聲(sheng)符合環(huan)保要求(qiu)，操作維修比較方便，近年來有(you)被推廣使用的(de)(de)趨勢。但隨著處理(li)氣(qi)量的(de)(de)增加，地(di)面(mian)火(huo)炬(ju)造價增加的(de)(de)幅度往往比高(gao)架火(huo)炬(ju)大得多，而(er)且地(di)面(mian)火(huo)炬(ju)不(bu)能用于有(you)毒(du)物質的(de)(de)燃燒。如(ru)果氣(qi)體中含(han)有(you)相當量的(de)(de)硫，則地(di)面(mian)上的(de)(de)二氧化硫濃度可能超過空氣(qi)污染(ran)控制規(gui)定(ding)的(de)(de)限制值。

  坑式(shi)火炬在地面以下的坑中燃燒，主要(yao)處理可(ke)燃液體廢物(wu)，現在用得較少。

  火(huo)炬形式的(de)選擇應(ying)根據火(huo)炬系統的(de)設(she)計處(chu)理(li)量、項目所在地的(de)總圖(tu)布置以(yi)及環(huan)境保護的(de)要求等因素確定。

  高架火(huo)炬主要包括分液罐(guan)(guan)(guan)（也稱(cheng)排放罐(guan)(guan)(guan)，有的火(huo)炬系統不止(zhi)一個）、密(mi)封(feng)(feng)罐(guan)(guan)(guan)（大多用水(shui)(shui)封(feng)(feng)，稱(cheng)為水(shui)(shui)封(feng)(feng)罐(guan)(guan)(guan)）、火(huo)炬收集(ji)管線、火(huo)炬筒體、火(huo)炬頭、氣體密(mi)封(feng)(feng)、長(chang)明(ming)燈及監測長(chang)明(ming)燈的熱電(dian)器、清煙(yan)裝置(zhi)、航標(biao)指示(shi)燈、點火(huo)設(she)施、監視電(dian)視（也稱(cheng)CCTV，一般離(li)火(huo)炬有一定距離(li)）。

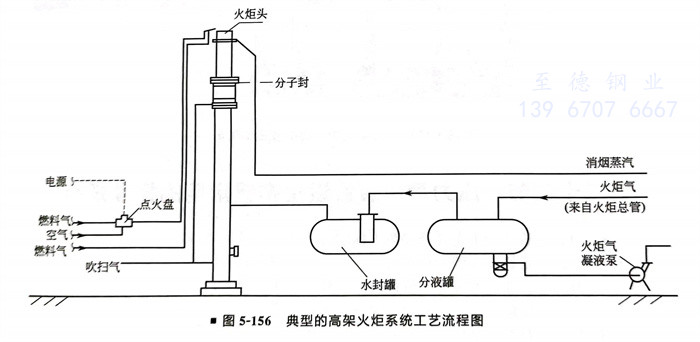

  典(dian)型的高(gao)架火(huo)炬系統工藝(yi)流(liu)程，如圖(tu)5-156所示。

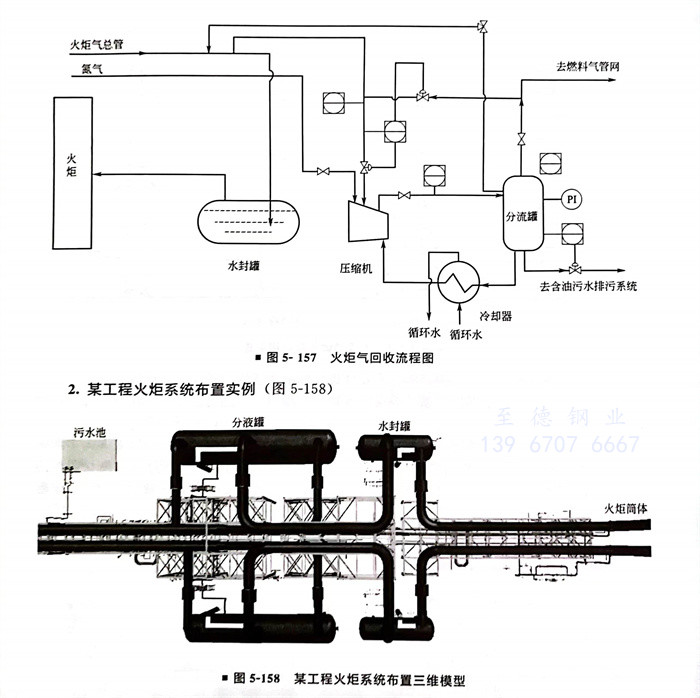

  火(huo)炬氣回收流(liu)程，如圖(tu)5-157所示。
