①. 工藝管道布置應(ying)注意冷熱物流的流向。
a. 一般(ban)被(bei)加熱的流(liu)體(ti)宜(yi)(yi)下進(jin)(jin)上(shang)出(chu)；被(bei)冷卻的流(liu)體(ti)宜(yi)(yi)上(shang)進(jin)(jin)下出(chu)。冷流(liu)體(ti)和熱流(liu)體(ti)宜(yi)(yi)選用逆流(liu)布置。
b. 用(yong)蒸汽(qi)加熱(re)時，對于(yu)臥式或立式換熱(re)器，蒸汽(qi)應從(cong)(cong)上部管口進入，冷凝水(shui)從(cong)(cong)下部管口排(pai)出。
c. 用水(shui)(shui)冷卻(que)(que)時，對于(yu)臥式(shi)或立(li)式(shi)換(huan)熱器冷卻(que)(que)水(shui)(shui)從(cong)下部管口(kou)進入，從(cong)上部管口(kou)排(pai)出，冷卻(que)(que)水(shui)(shui)宜(yi)走(zou)管程，以便于(yu)清洗污垢和停水(shui)(shui)時換(huan)熱器內仍能保持充滿水(shui)(shui)，不宜(yi)排(pai)空。
d. 高溫物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)，低(di)溫物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)。干凈的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)。而易產生(sheng)堵、結(jie)垢的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)。有腐蝕性(xing)的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)，而無(wu)腐蝕性(xing)的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)。壓力較高的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)，壓力較低(di)的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)。流(liu)(liu)(liu)(liu)(liu)(liu)速較低(di)的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)，而流(liu)(liu)(liu)(liu)(liu)(liu)速較高的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)。給熱(re)系數較大的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走管(guan)(guan)程(cheng)(cheng)(cheng)(cheng)，而給熱(re)系數較低(di)的(de)(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)(liu)(liu)(liu)宜走殼(ke)(ke)程(cheng)(cheng)(cheng)(cheng)。
②. 管道布(bu)置應方便操作，并(bing)不妨礙設備的檢修。
a. 管道布(bu)置不(bu)影響設備的抽芯（管束(shu)和內管）。

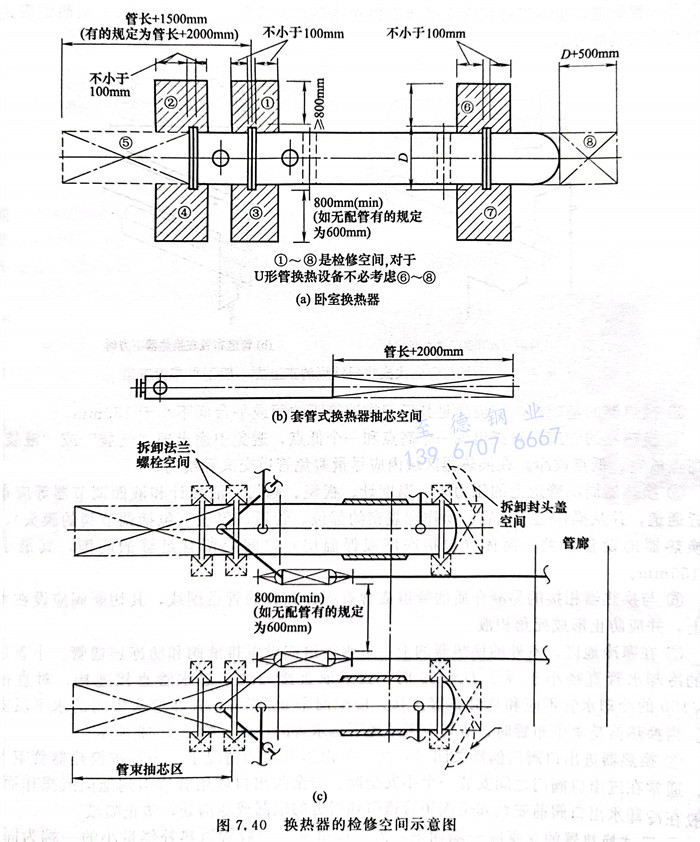

b. 管道和(he)閥(fa)門(men)的布(bu)置，不應妨礙設備(bei)的法(fa)蘭(lan)和(he)閥(fa)門(men)自身法(fa)蘭(lan)的拆卸或安(an)裝。在圖7.40所示范(fan)圍內不宜(yi)布置(zhi)管道或閥門。
c. 在換熱器封頭(tou)端(duan)或(huo)管箱(xiang)端(duan)有拆卸吊柱(zhu)時，配管應避開(kai)吊柱(zhu)活動范圍。

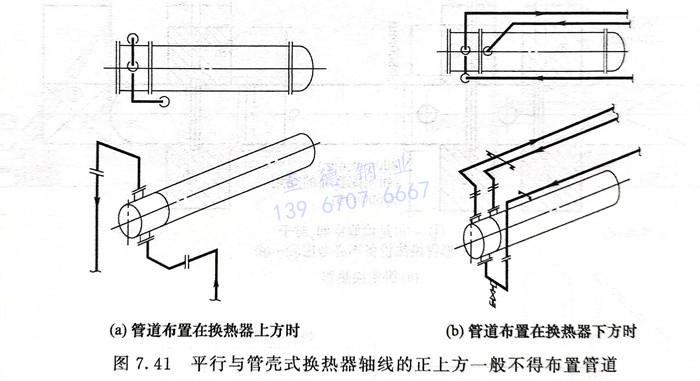

d. 管道(dao)布(bu)置時應考(kao)慮(lv)換(huan)(huan)熱(re)器殼(ke)體(ti)的(de)(de)吊出(chu)檢修，在(zai)平行于管殼(ke)式換(huan)(huan)熱(re)器軸線(xian)的(de)(de)正上(shang)方，一般不得布(bu)置管道(dao)，也(ye)不得將管道(dao)支吊架生根在(zai)換(huan)(huan)熱(re)器的(de)(de)殼(ke)體(ti)上(shang)，見圖7.41。但熱(re)虹吸式換(huan)(huan)熱(re)器的(de)(de)配管應具體(ti)考(kao)慮(lv)。
③. 換熱(re)器的基礎標高(gao)，應滿足其(qi)下(xia)部(bu)排液管(guan)距地(di)面(mian)或平(ping)臺面(mian)不(bu)小于150mm。
④. 換(huan)熱器的管道，只能出(chu)現一個高點和一個低點，避(bi)免(mian)中途出(chu)現“氣袋”或(huo)“液袋”，并設高點放(fang)空、低點放(fang)凈。在換(huan)熱器區域內應盡量避(bi)免(mian)管道交叉和繞行。
⑤. 換(huan)熱器(qi)(qi)周圍管(guan)道上(shang)的(de)壓力(li)表(biao)、溫度計(ji)(ji)、視(shi)鏡、閥(fa)門、液(ye)(ye)面計(ji)(ji)和液(ye)(ye)面調節(jie)(jie)器(qi)(qi)等應布置在靠近通道，并從(cong)操(cao)作通道上(shang)容易操(cao)作和觀察的(de)部位。管(guan)道、儀表(biao)（包括(kuo)調節(jie)(jie)閥(fa)的(de)膜(mo)頭(tou)）、閥(fa)門距換(huan)熱器(qi)(qi)的(de)設備法蘭、筒體（包括(kuo)底座或(huo)保溫層）之間(jian)應留有足夠的(de)間(jian)隙，其最小凈距為150mm。
⑥. 與換(huan)熱器相接的(de)易凝介質(zhi)的(de)管(guan)道(dao)或含有固體顆(ke)粒的(de)管(guan)道(dao)副線，其切斷(duan)閥應設在水平管(guan)道(dao)上，并應防止形成死(si)角積液(ye)。

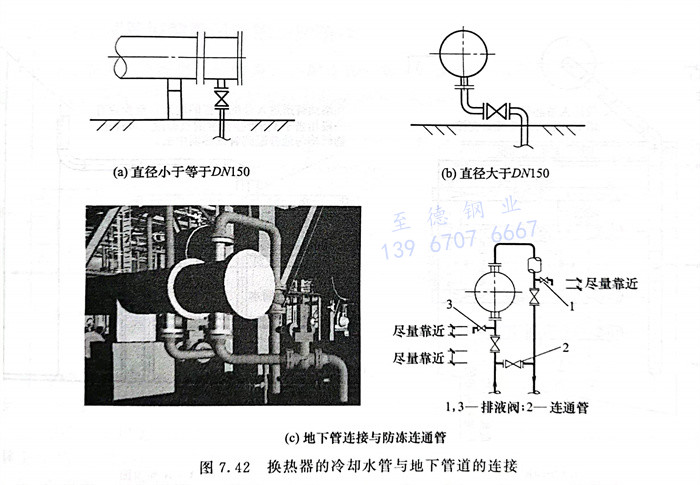

⑦. 在寒冷地區(qu)，室外的(de)(de)換(huan)熱(re)器的(de)(de)上、下水(shui)管道應設置(zhi)排液閥(fa)和防凍連通(tong)管。小直徑換(huan)熱(re)器的(de)(de)冷卻水(shui)管直徑小于(yu)等于(yu)DN150時，宜采取(qu)直接與地下總水(shui)管直接連接。對直徑大于(yu)DN150的(de)(de)冷卻水(shui)管不(bu)應和總管直接連接。應配(pei)兩個90°彎頭，并在彎頭中間(jian)的(de)(de)水(shui)平段安裝閥(fa)門。當換(huan)熱(re)器是集中布置(zhi)時，事先應考(kao)慮地下總水(shui)管的(de)(de)位置(zhi)，如(ru)圖7.42所示(shi)。
⑧. 換(huan)熱(re)器進(jin)(jin)出口閥(fa)門(men)偶然關閉時，會產生內壓(ya)升高的情況下，為保護(hu)換(huan)熱(re)器管(guan)束(shu)不被損壞，通常在進(jin)(jin)出口閥(fa)門(men)之間安(an)(an)(an)裝(zhuang)一(yi)個小安(an)(an)(an)全閥(fa)。安(an)(an)(an)全閥(fa)出口應(ying)用管(guan)道引到地面(mian)或(huo)操(cao)作面(mian)附近(jin)。一(yi)般(ban)在冷卻(que)水出口閥(fa)前安(an)(an)(an)裝(zhuang)安(an)(an)(an)全閥(fa)用管(guan)道引到附近(jin)的地漏(lou)或(huo)地溝處(chu)，防止(zhi)噴濺。

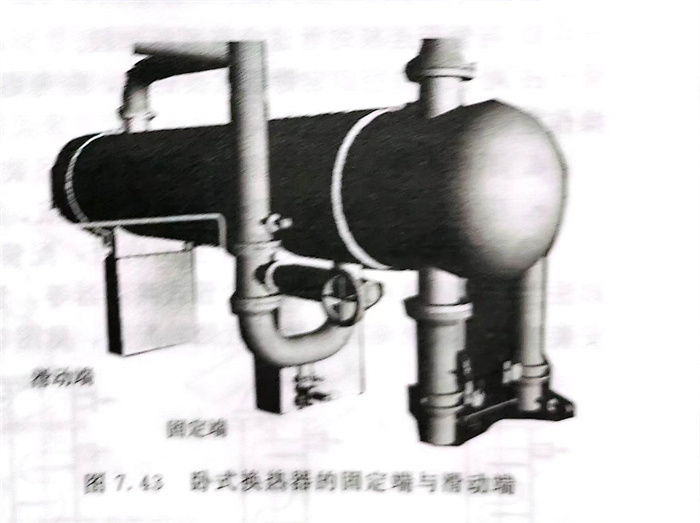

⑨. 臥式換熱器的(de)(de)支座應一(yi)端(duan)(duan)固定(ding)，另一(yi)端(duan)(duan)滑動。一(yi)般管道(dao)熱補償量(liang)小的(de)(de)一(yi)端(duan)(duan)為(wei)固定(ding)端(duan)(duan)。用(yong)水冷卻的(de)(de)換熱器宜(yi)選管箱(xiang)端(duan)(duan)作(zuo)為(wei)固定(ding)端(duan)(duan)，如(ru)圖7.43所示。
⑩. 換熱器的(de)串(chuan)聯和并聯設計。將若干臺換熱器成組布(bu)置的(de)方法(fa)有(you)串(chuan)聯、并聯和串(chuan)并聯混合，在并聯部分采用不引起(qi)偏流的(de)對稱式管(guan)道布(bu)置。
?. 氣液(ye)兩(liang)相(xiang)流(liu)的管(guan)道是振動源之(zhi)一，要考慮架設牢固的支(zhi)架。從氣相(xiang)變為液(ye)相(xiang)的換熱器(qi)中(zhong)，平行流(liu)動的豎(shu)管(guan)部(bu)分為了保持氣液(ye)平衡，要在(zai)液(ye)相(xiang)內(nei)進行連(lian)接后(hou)再變豎(shu)管(guan)。

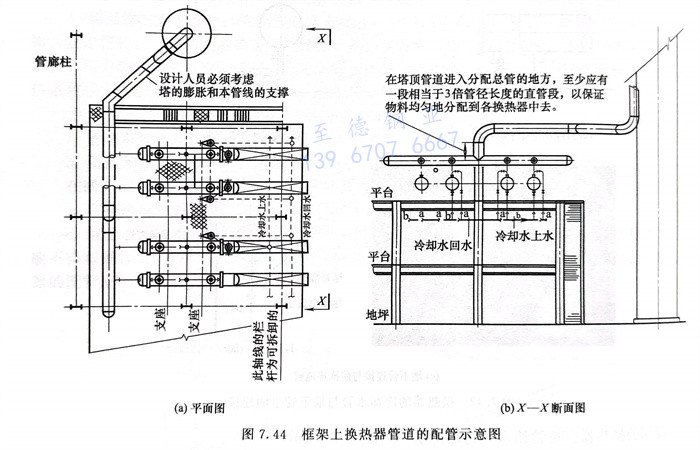

?. 在框架上(shang)換熱器(qi)的(de)管道(dao)布置(zhi)（圖7.44）
a. 對(dui)于多臺并聯的(de)換熱(re)器，為了使(shi)流(liu)量(liang)分配均勻，管道宜對(dui)稱(cheng)布置(zhi)。但支管有流(liu)量(liang)調節裝(zhuang)置(zhi)時除外。
b. 多臺換熱器(qi)公用的蒸汽或冷卻水(shui)的總管宜(yi)布置(zhi)在平臺下面。
c. 在塔頂管道進入(ru)分配總(zong)管的地方，至少(shao)應有一段(duan)相當于3倍管徑長(chang)度的直(zhi)管段(duan)，以保證物料均(jun)勻(yun)地分配到各(ge)換熱器(qi)中去(qu)。
d. 換(huan)熱器(qi)氣體出口至(zhi)分離器(qi)之間的(de)管道應有(you)一定的(de)坡(po)度，坡(po)向分離器(qi)可確保管內及換(huan)熱器(qi)內不積液。
e. 當(dang)換(huan)熱器布置(zhi)在框(kuang)架的(de)中層或(huo)底層時(shi)，應(ying)在框(kuang)架內設置(zhi)吊(diao)(diao)車梁(liang)。保證足夠的(de)吊(diao)(diao)裝高度或(huo)有(you)可拖動措施，且(qie)吊(diao)(diao)車可靠近(jin)該框(kuang)架。
?. 立式(shi)換(huan)熱器管道的(de)配管設計

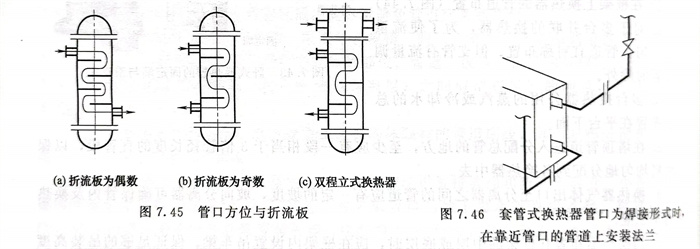

a. 管口方(fang)位應(ying)與折流(liu)板相符合，見圖7.45（a）、（b）。雙(shuang)程時(shi)，殼程和(he)管程的進入管口應(ying)在同(tong)一(yi)方(fang)向(xiang)，見圖7.45（c）。
b. 與管箱連接的管道(dao)應有可拆卸段。
c. 對于(yu)大(da)口徑固(gu)定管板式換熱器，應考慮其上(shang)下(xia)封頭（管箱(xiang)）拆卸所需空間(jian)和(he)吊裝設(she)施操(cao)作(zuo)空間(jian)。
d. 不得占用換熱器上(shang)方的預留抽芯和吊裝空間。
e. 應考慮設備管程和殼程的(de)排氣、排液，防止內部積液，影響換熱效果。
?. 套管(guan)(guan)換熱(re)器(qi)檢修(xiu)時如(ru)需抽出(chu)內(nei)管(guan)(guan)，配管(guan)(guan)時應設置檢修(xiu)用法蘭(lan)，并考慮(lv)操作(zuo)和維修(xiu)時拆卸法蘭(lan)及緊固螺(luo)栓的(de)空間(jian)。套管(guan)(guan)式(shi)換熱(re)器(qi)等(deng)，管(guan)(guan)側的(de)管(guan)(guan)口為焊(han)接形式(shi)時，在(zai)靠近(jin)管(guan)(guan)口的(de)管(guan)(guan)道上安(an)裝(zhuang)法蘭(lan)，以(yi)便能拆卸管(guan)(guan)口近(jin)處的(de)配管(guan)(guan)，見圖7.46。
?. 浮頭式(shi)換熱(re)器、U形管式(shi)換熱(re)器、固(gu)定管板式(shi)換熱(re)器各管口連(lian)接的(de)管道走向設(she)計原則相同(tong)。
?. 冷(leng)(leng)卻(que)器和冷(leng)(leng)凝器的(de)冷(leng)(leng)卻(que)水，通(tong)常從管程(cheng)下部管組(zu)接入(ru)、頂部管組(zu)接出，這樣既(ji)符合(he)逆流(liu)換熱的(de)原則又能(neng)使(shi)管程(cheng)充滿水。寒冷(leng)(leng)地(di)區室外的(de)水冷(leng)(leng)卻(que)器上、下水管道應(ying)設(she)置排液閥和防凍連通(tong)線。
