雙相(xiang)不銹(xiu)鋼(gang)與奧氏體不(bu)銹鋼力學及冷熱成形性能比較分析結果如下：

 1. 力學性能(neng)

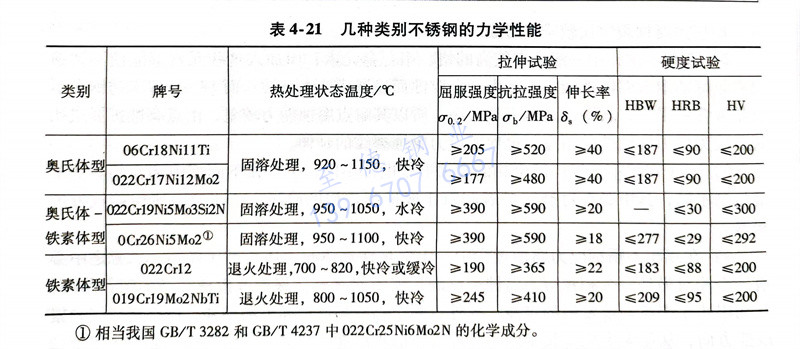

   雙相不銹(xiu)鋼兼有奧氏體型不銹鋼和鐵素體型不銹鋼力學性能的特征，見表4-21。從表中可以看出，雙相不銹鋼的屈服強度相當于奧氏體型不銹鋼的2倍，比鐵素體型超低碳氮不銹鋼019Cr19Mo2NbTi［φ（C＋N）＝0.06％］高出50％。此種鋼還具有良好的韌性，尤其具有較好的低溫韌性。從室溫到-80℃都有較高的沖擊韌度a降至-196℃時，a仍有70J／c㎡。這也說明，此類鋼中的奧氏體相當穩定，不易轉變為馬氏體，這對冷加工拉拔工藝十分有利。

 2. 鋼的成形性能

   從表(biao)4-21可知，雙(shuang)(shuang)相不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)屈服強度約為(wei)18-8型(xing)(xing)(xing)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)2倍，也比(bi)鐵(tie)素體型(xing)(xing)(xing)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)略高，因此它的(de)(de)冷加工變(bian)形(xing)抗(kang)力(li)比(bi)較大(da)，加之易加工硬化，其冷成形(xing)性能(neng)比(bi)奧氏(shi)體型(xing)(xing)(xing)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)差，與超低(di)碳氮鐵(tie)素體不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)相近。從鋼(gang)(gang)(gang)的(de)(de)深沖性能(neng)對比(bi)試驗中可以看到：雙(shuang)(shuang)相不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)比(bi)奧氏(shi)體型(xing)(xing)(xing)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)深沖性能(neng)差，變(bian)形(xing)抗(kang)力(li)大(da)，但比(bi)供貨狀態的(de)(de)（通常應(ying)為(wei)退火(huo)狀態）06Cr13Al不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)(gang)好(hao)。

 3. 鋼的冷彎性(xing)能(neng)

   由于(yu)雙相不(bu)(bu)銹鋼(gang)軋制板(ban)的(de)(de)(de)組織中(zhong)奧氏體(ti)(ti)相與鐵素體(ti)(ti)相呈條(tiao)帶狀分(fen)布，使雙相不(bu)(bu)銹鋼(gang)板(ban)的(de)(de)(de)橫(heng)(heng)向彎(wan)曲(qu)性(xing)能(neng)差于(yu)它的(de)(de)(de)縱向彎(wan)曲(qu)性(xing)能(neng)，只有當彎(wan)曲(qu)芯軸(zhou)的(de)(de)(de)直徑大于(yu)或等于(yu)鋼(gang)板(ban)厚度的(de)(de)(de)3倍(bei)時，冷彎(wan)角(jiao)才能(neng)達(da)到180°。奧氏體(ti)(ti)型不(bu)(bu)銹鋼(gang)和鐵素體(ti)(ti)型不(bu)(bu)銹鋼(gang)不(bu)(bu)存在橫(heng)(heng)向和縱向彎(wan)曲(qu)如此明顯的(de)(de)(de)差異(yi)，當彎(wan)曲(qu)芯軸(zhou)直徑等于(yu)鋼(gang)板(ban)厚度的(de)(de)(de)2倍(bei)時，它們的(de)(de)(de)冷彎(wan)角(jiao)均(jun)可(ke)達(da)到180°。
