某油田建設集團油建公司承建新疆集氣管線工程，材質采用瑞典進口雙相不銹鋼(gang)管材為SAF2205（相當我國標準牌號022Cr22Ni5Mo3N），管線規格為ф33.4mm×3.4mm～ф508mm×19.1mm等9種，其化學成分和力學性能見表4-36。

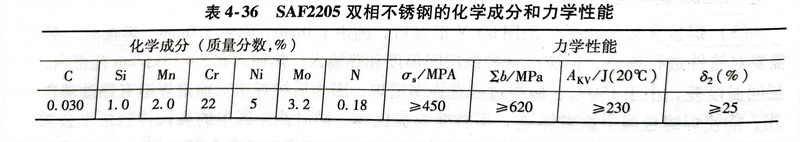

表(biao)4-36 SAF2205 雙相不銹鋼的化學(xue)成分(fen)和力學(xue)性能
SAF2205 具有較好的焊(han)接(jie)性(xing)，對焊(han)接(jie)冷、熱(re)(re)裂紋敏感(gan)性(xing)較小，通常不需(xu)要(yao)(yao)(yao)焊(han)前(qian)預熱(re)(re)和(he)焊(han)后熱(re)(re)處(chu)理。其耐(nai)蝕性(xing)和(he)力學(xue)性(xing)能除受化(hua)學(xue)成分的影響外(wai)，主要(yao)(yao)(yao)取決于其合理的鐵素體(ti)(ti)和(he)奧氏體(ti)(ti)兩相的比(bi)例(li)(li)，兩相比(bi)例(li)(li)是(shi)否適當將(jiang)成為焊(han)接(jie)雙相不銹鋼(gang)的關鍵。為了獲得(de)滿意的兩相比(bi)例(li)(li)，除使用較高奧氏體(ti)(ti)元素（Ni、N）焊(han)接(jie)材(cai)料(liao)以(yi)控制(zhi)(zhi)焊(han)縫(feng)金屬化(hua)學(xue)成分外(wai)，還(huan)需(xu)控制(zhi)(zhi)焊(han)接(jie)接(jie)頭的冷卻速度，而冷卻速度主要(yao)(yao)(yao)通過(guo)熱(re)(re)輸入來(lai)達到。一般認為焊(han)接(jie)熱(re)(re)輸入控制(zhi)(zhi)在(zai)10～25kJ／cm，道間溫度應(ying)控制(zhi)(zhi)在(zai)150℃以(yi)下，就能防(fang)止(zhi)近(jin)縫(feng)區(qu)晶粒(li)粗化(hua)，還(huan)可以(yi)避免在(zai)相變溫度危(wei)險區(qu)停留時間過(guo)長，而產生(sheng)σ相脆性(xing)和(he)475℃脆化(hua)。
首(shou)先，對焊工(gong)進行嚴格(ge)的(de)操作(zuo)技能培(pei)訓(xun)，然后(hou)進行焊接(jie)工(gong)藝評定(ding)，根(gen)據現場施工(gong)的(de)特點，制定(ding)出合理的(de)焊接(jie)工(gong)藝和焊接(jie)順(shun)序。

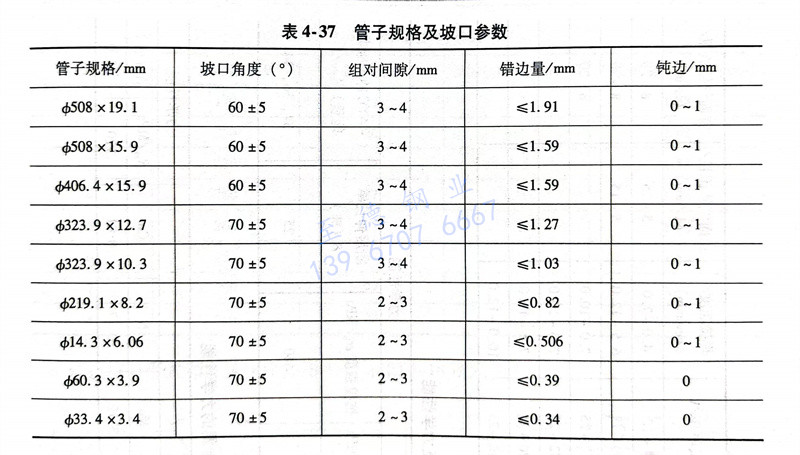

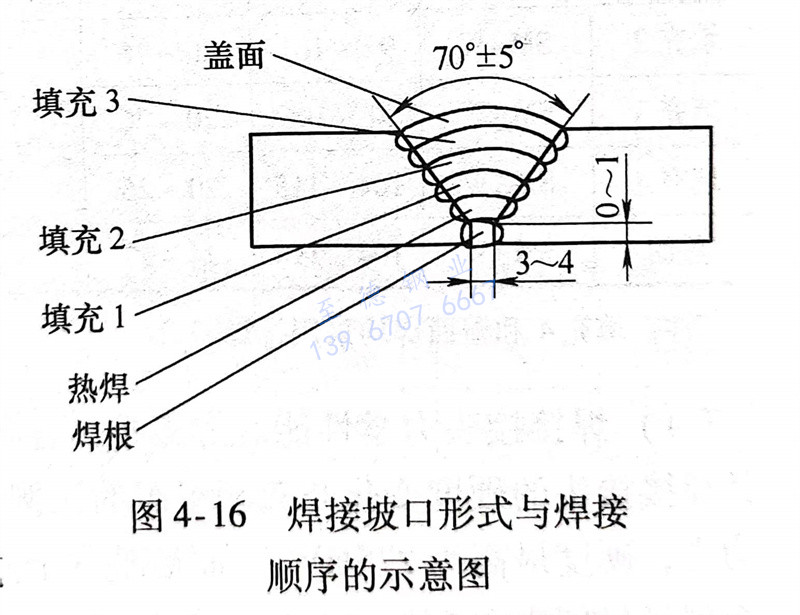

（1）坡口的選擇焊接坡口形(xing)式與焊接順序的示(shi)意圖如圖4-16所示(shi)，管子規格及坡口參(can)數見(jian)表4-37。
（2）焊接方法的選用焊根和熱焊選用混合氣體鎢極氬弧焊（GTAW），保護氣體類型φ（Ar）98％＋φ（N2）2％，要求氬氣純度≥99.995％；施焊時要提前送氣時間＞1min,延遲停氣時間＞1min。管內通氬氣保護，氬氣純度≥99.995％，提前送氣時間＞2min，延遲停氣時間＞2min。填充1、2、3和蓋面選用焊條電弧焊（SMAW）。具體焊接參數見表4-38，填充3和蓋面焊要采用多排焊。
（3）現場環(huan)境(jing)現場道間溫度(du)≤70℃，環(huan)境(jing)溫度(du)＞10℃，環(huan)境(jing)相對濕度(du)＜90％。環(huan)境(jing)風速：GTAW時小于(yu)2m／s，SMAW時小于(yu)8m／s。
焊工經過嚴格(ge)的培訓，施焊現場焊工采取自檢(jian)(jian)、互檢(jian)(jian)和質(zhi)檢(jian)(jian)部門(men)統(tong)一檢(jian)(jian)查相(xiang)結合的方法(fa)，一絲不(bu)茍地進行焊接(jie)質(zhi)量(liang)監(jian)督與(yu)檢(jian)(jian)查，保證(zheng)SAF2205 雙相(xiang)不(bu)銹鋼管線的焊縫質(zhi)量(liang)，一次(ci)合格(ge)率達(da)到98％以上。
