浙江至德鋼業有限公司再生塔直徑為4600mm，高為5700mm，筒體上部材質為06Cr18Ni11Ti 不銹鋼管，厚度為12mm；筒體下部為20R碳鋼，厚度分別為16mm、18mm、20mm。設計壓力為0.175MPa，工作溫度為150℃，為壓力容器結構產品。
1. 焊(han)接工藝(yi)

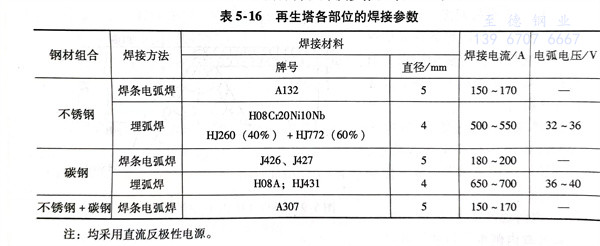

再生塔各(ge)部位的焊(han)接方法(fa)、焊(han)接材料和焊(han)接參數見表5-16。
a. 同材質(zhi)板材的焊(han)接
包括板(ban)材(cai)縱縫(feng)(feng)拼(pin)焊(han)(han)(han)(han)(han)、筒(tong)體縱縫(feng)(feng)焊(han)(han)(han)(han)(han)接(jie)和筒(tong)節環縫(feng)(feng)焊(han)(han)(han)(han)(han)接(jie)。焊(han)(han)(han)(han)(han)接(jie)方法采用焊(han)(han)(han)(han)(han)條電弧(hu)(hu)(hu)焊(han)(han)(han)(han)(han)和埋弧(hu)(hu)(hu)焊(han)(han)(han)(han)(han)。焊(han)(han)(han)(han)(han)接(jie)順序先(xian)焊(han)(han)(han)(han)(han)里側(ce)焊(han)(han)(han)(han)(han)縫(feng)(feng)，后焊(han)(han)(han)(han)(han)外側(ce)焊(han)(han)(han)(han)(han)縫(feng)(feng)；里側(ce)焊(han)(han)(han)(han)(han)縫(feng)(feng)用焊(han)(han)(han)(han)(han)條電弧(hu)(hu)(hu)焊(han)(han)(han)(han)(han)進(jin)行(xing)(xing)打(da)(da)底焊(han)(han)(han)(han)(han)，外側(ce)焊(han)(han)(han)(han)(han)縫(feng)(feng)先(xian)用碳弧(hu)(hu)(hu)氣刨清焊(han)(han)(han)(han)(han)根，進(jin)行(xing)(xing)打(da)(da)磨清理，再用埋弧(hu)(hu)(hu)焊(han)(han)(han)(han)(han)蓋(gai)面，產品(pin)試(shi)板(ban)應隨(sui)筒(tong)體縱焊(han)(han)(han)(han)(han)縫(feng)(feng)一同施焊(han)(han)(han)(han)(han)。
由于筒(tong)(tong)體(ti)直徑(jing)較大(da)，容易(yi)變形，需要設(she)計一種專用與筒(tong)(tong)體(ti)圓滑(hua)連接(jie)的可調節支撐架承托，為的是保證筒(tong)(tong)體(ti)的圓度，然后放在焊接(jie)轉臺上進行焊接(jie)。
b. 異種材質筒(tong)體的環縫焊接
此(ci)道(dao)工序采用焊(han)(han)(han)(han)(han)(han)(han)條電弧焊(han)(han)(han)(han)(han)(han)(han)完成。由于06Cr18Ni11Ti鋼板(ban)(ban)厚度與20R鋼板(ban)(ban)厚度不(bu)等，要在保(bao)證兩筒節內(nei)(nei)徑(jing)相同的情況下(xia)進(jin)行組裝定位焊(han)(han)(han)(han)(han)(han)(han)。定位焊(han)(han)(han)(han)(han)(han)(han)使用的焊(han)(han)(han)(han)(han)(han)(han)條牌號與正式(shi)焊(han)(han)(han)(han)(han)(han)(han)接(jie)的焊(han)(han)(han)(han)(han)(han)(han)條牌號相同，僅是(shi)焊(han)(han)(han)(han)(han)(han)(han)條直徑(jing)小一(yi)(yi)些(xie)。焊(han)(han)(han)(han)(han)(han)(han)接(jie)順序分(fen)三層(ceng)(ceng)：第一(yi)(yi)層(ceng)(ceng)先焊(han)(han)(han)(han)(han)(han)(han)外側(ce)(ce)焊(han)(han)(han)(han)(han)(han)(han)縫(feng)；外側(ce)(ce)焊(han)(han)(han)(han)(han)(han)(han)縫(feng)焊(han)(han)(han)(han)(han)(han)(han)好(hao)后對內(nei)(nei)側(ce)(ce)面焊(han)(han)(han)(han)(han)(han)(han)縫(feng)進(jin)行清根，焊(han)(han)(han)(han)(han)(han)(han)接(jie)里側(ce)(ce)焊(han)(han)(han)(han)(han)(han)(han)縫(feng)為(wei)第二層(ceng)(ceng)；第三層(ceng)(ceng)是(shi)對外側(ce)(ce)的蓋面焊(han)(han)(han)(han)(han)(han)(han)縫(feng)。清根的目的，一(yi)(yi)是(shi)減少未焊(han)(han)(han)(han)(han)(han)(han)透；二是(shi)減少母材在焊(han)(han)(han)(han)(han)(han)(han)縫(feng)中(zhong)所占比例，有利于形成抗(kang)裂性(xing)好(hao)的奧氏體＋鐵(tie)素體組織(zhi)的異(yi)(yi)種(zhong)鋼焊(han)(han)(han)(han)(han)(han)(han)接(jie)接(jie)頭。為(wei)了加強對異(yi)(yi)種(zhong)金(jin)屬焊(han)(han)(han)(han)(han)(han)(han)接(jie)接(jie)頭的質量控制(zhi)，往往需要在此(ci)工序內(nei)(nei)同一(yi)(yi)參數下(xia)焊(han)(han)(han)(han)(han)(han)(han)接(jie)產(chan)品試板(ban)(ban)。
2. 焊(han)后檢查
焊(han)縫(feng)用滲透(tou)著色法探傷，確保質量合(he)格前提(ti)下，再進(jin)行局部（≥20％）射線檢(jian)測(ce)。焊(han)接(jie)接(jie)頭內部質量應不低于《壓(ya)力(li)容器無損檢(jian)測(ce)》標準(zhun)規(gui)定(ding)的射線透(tou)照檢(jian)測(ce)要求的III級。若射線檢(jian)測(ce)不合(he)格，在(zai)同一部位補焊(han)不允(yun)許(xu)超過(guo)兩次。
3. 焊后熱(re)處理
為了(le)防止發生應力(li)腐蝕(shi)，進行(xing)消除應力(li)的熱(re)處(chu)理。可(ke)以(yi)整(zheng)體(ti)熱(re)處(chu)理，也可(ke)以(yi)對焊接接頭(tou)進行(xing)局部熱(re)處(chu)理。其工藝和參數(shu)是：300℃以(yi)下(xia)，升溫(wen)(wen)速(su)(su)度(du)不限；當內外壁(bi)溫(wen)(wen)度(du)均達到300℃以(yi)后(hou)，升溫(wen)(wen)速(su)(su)度(du)不大于(yu)150℃／h，升溫(wen)(wen)至(zhi)（625±25）℃后(hou)，保溫(wen)(wen)1h。降溫(wen)(wen)速(su)(su)度(du)與升溫(wen)(wen)相同，冷卻至(zhi)300℃以(yi)下(xia)不受(shou)限制，可(ke)以(yi)空冷。熱(re)處(chu)理后(hou)還應對設(she)備進行(xing)耐壓試驗(yan)，合格(ge)后(hou)方(fang)可(ke)出廠。
