1. 焊接(jie)(jie)接(jie)(jie)頭形式和坡口的(de)選擇

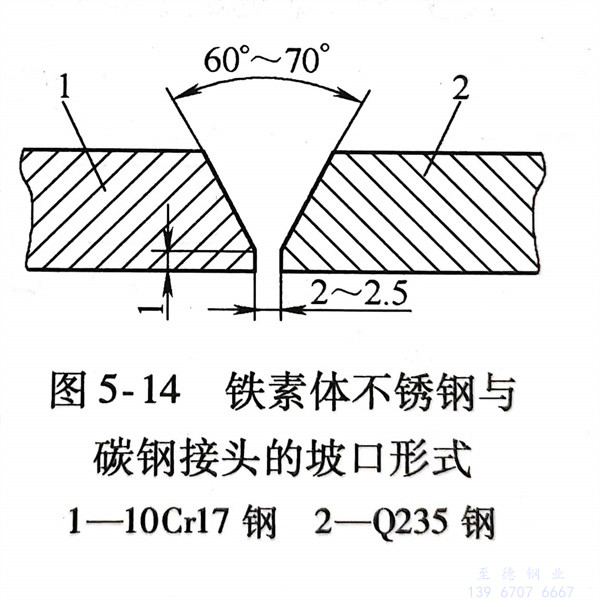

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素(su)體型不銹(xiu)鋼液體金屬的流動性比奧氏體型不(bu)銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方法的選擇(ze)

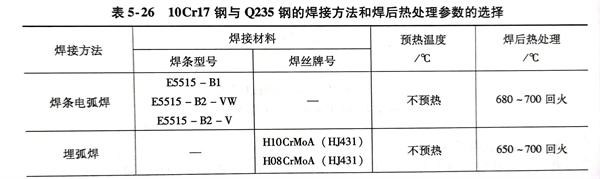

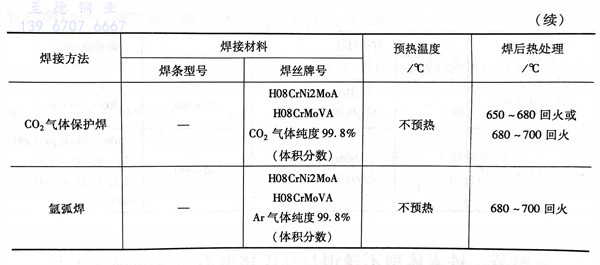

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接(jie)工藝

  鐵素(su)體型不銹鋼與碳鋼焊(han)接(jie)時(shi)，為(wei)了(le)防(fang)止(zhi)鐵素(su)體型不銹鋼焊(han)縫一(yi)側晶粒粗(cu)大，產(chan)生脆化和(he)裂紋，在(zai)焊(han)接(jie)工藝上應采取(qu)下列措施：

    a. 選用小的熱輸入，小的焊接(jie)(jie)電流，在保證焊接(jie)(jie)接(jie)(jie)頭(tou)質量的前提下(xia)用較快的焊接(jie)(jie)速度。

    b. 采用(yong)短弧焊，電弧稍傾向碳(tan)鋼(gang)母材金(jin)屬側，使兩母材金(jin)屬受(shou)熱均勻(yun)一致。

    c. 多層焊，待前一層焊縫(feng)冷卻到室溫后再焊下一道焊縫(feng)。

    d. 焊后進(jin)行緩冷。
