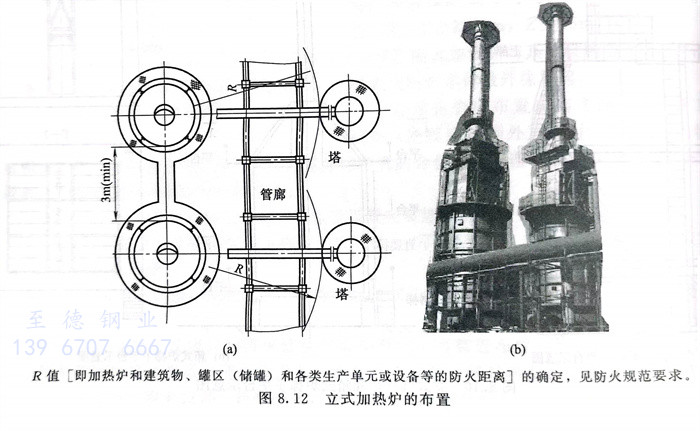

立式加(jia)熱(re)爐的布置設計見圖8.12。

 工程應(ying)用：加熱爐和汽包的布置設計

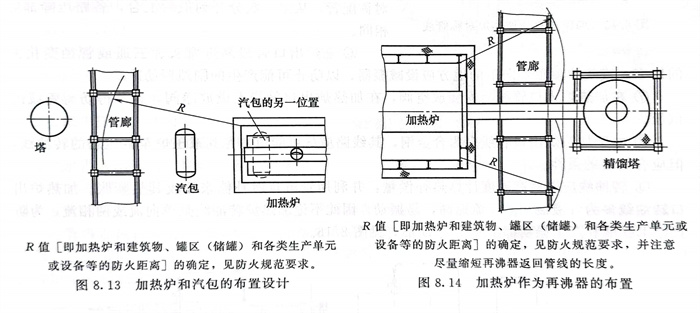

   當加(jia)(jia)熱(re)(re)爐(lu)有(you)(you)輔助設(she)備如空氣(qi)預(yu)熱(re)(re)器、鼓風機(ji)、引風機(ji)等時，輔助設(she)備的(de)布置不應妨礙其本身和加(jia)(jia)熱(re)(re)爐(lu)的(de)檢修。燃料氣(qi)的(de)分(fen)液罐等預(yu)處理設(she)備要離爐(lu)子6m以上距離。對于設(she)有(you)(you)蒸汽(qi)發生(sheng)器的(de)加(jia)(jia)熱(re)(re)爐(lu)，汽(qi)包(bao)宜設(she)置在加(jia)(jia)熱(re)(re)爐(lu)頂部(bu)或鄰近的(de)框(kuang)架上，見圖8.13。汽(qi)包(bao)設(she)備不含(han)油，故不受15m的(de)限制。

 工程(cheng)應用：加(jia)熱(re)爐作為再沸(fei)器的布置設計

 加(jia)熱爐作為再沸(fei)器的布置設計見圖8.14。

  R值［即加熱(re)爐和建(jian)筑物、罐區（儲罐）和各(ge)類生產單元或設備等的防(fang)火(huo)距離］的確定，見(jian)防(fang)火(huo)規范要(yao)求。

  R值(zhi)［即(ji)加(jia)熱(re)爐(lu)和建筑(zhu)物(wu)、罐(guan)(guan)區(qu)（儲罐(guan)(guan)）和各類生(sheng)產單(dan)元或設備(bei)等的防火(huo)距離(li)］的確定，見防火(huo)規范要求，并注(zhu)意(yi)盡(jin)量縮短(duan)再沸(fei)器返(fan)回管線的長度。
