①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器，以減輕儲罐(guan)沉降或地震破壞，罐前管線一般情況應采用撓性或彈性連接。

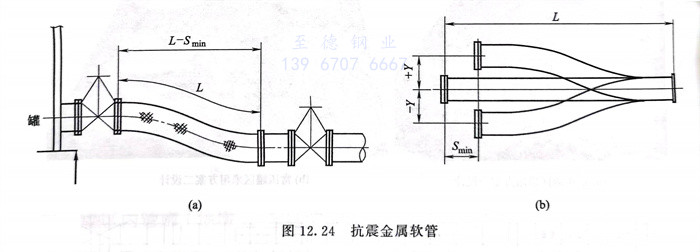

 ②. 金(jin)(jin)屬軟(ruan)管應布置在靠近罐(guan)壁的第(di)一道閥門(men)(men)和第(di)二(er)道閥門(men)(men)之(zhi)間，其安(an)裝形式見圖(tu)12.24，圖(tu)中L表示金(jin)(jin)屬軟(ruan)管長(chang)度，ΔX表示沉(chen)降(jiang)后的水平最(zui)小位移）。

 ③. 金屬軟管宜采用波(bo)紋(wen)管兩(liang)端帶法(fa)蘭(lan)，外部(bu)有網套(tao)的結構(gou)(gou)。波(bo)紋(wen)補(bu)償器(qi)應采用大拉桿橫向型結構(gou)(gou)。

   a. 地(di)震烈(lie)度大于等于7度，地(di)質松軟(ruan)的(de)情況(kuang)下，管徑大于等于150mm時可安裝金(jin)屬軟(ruan)管和波紋補償器。

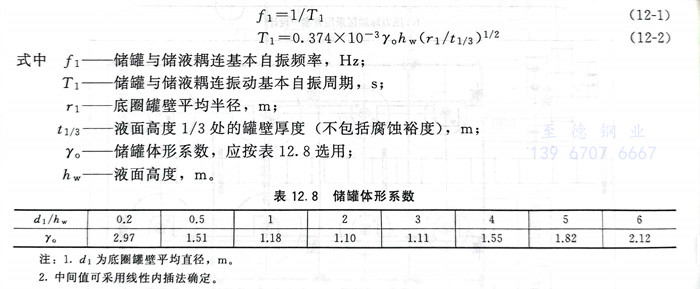

   b. 選用的(de)金(jin)屬軟管或(huo)(huo)波(bo)紋(wen)補(bu)償(chang)(chang)器(qi)的(de)基(ji)(ji)本自(zi)(zi)振(zhen)(zhen)頻率(lv)(lv)(lv)應高于(yu)儲(chu)罐(guan)基(ji)(ji)本自(zi)(zi)振(zhen)(zhen)頻率(lv)(lv)(lv)的(de)50％。當儲(chu)罐(guan)的(de)基(ji)(ji)本自(zi)(zi)振(zhen)(zhen)頻率(lv)(lv)(lv)小于(yu)等于(yu)7Hz時，按標準選用的(de)金(jin)屬軟管或(huo)(huo)波(bo)紋(wen)補(bu)償(chang)(chang)器(qi)可不考(kao)慮儲(chu)罐(guan)與(yu)(yu)金(jin)屬軟管或(huo)(huo)波(bo)紋(wen)補(bu)償(chang)(chang)器(qi)的(de)共振(zhen)(zhen)影響。當儲(chu)罐(guan)的(de)基(ji)(ji)本自(zi)(zi)振(zhen)(zhen)頻率(lv)(lv)(lv)大于(yu)7Hz時，應考(kao)慮儲(chu)罐(guan)與(yu)(yu)金(jin)屬軟管或(huo)(huo)波(bo)紋(wen)補(bu)償(chang)(chang)器(qi)的(de)共振(zhen)(zhen)影響。儲(chu)罐(guan)與(yu)(yu)儲(chu)液耦連振(zhen)(zhen)動(dong)基(ji)(ji)本自(zi)(zi)振(zhen)(zhen)頻率(lv)(lv)(lv)為：

   c. 在選(xuan)用金屬軟管或波(bo)紋補(bu)償器時，應綜合(he)考(kao)慮(lv)沉降量(liang)、設防烈度、場地類別、工(gong)(gong)藝(yi)布置、工(gong)(gong)作溫度、輸送介質、氣候條件、管徑大(da)小和(he)最(zui)大(da)位移(yi)補(bu)償量(liang)等因素。

   d. 金屬軟管(guan)或(huo)(huo)波紋補(bu)償器的(de)(de)(de)最(zui)大橫向位移(yi)(yi)補(bu)償量應包括儲(chu)罐(guan)的(de)(de)(de)地(di)基沉(chen)降、溫度變(bian)形(xing)、安裝偏差(cha)和地(di)展引起(qi)的(de)(de)(de)附加位移(yi)(yi)或(huo)(huo)沉(chen)降等，選用(yong)金屬軟管(guan)或(huo)(huo)波紋補(bu)償器。由儲(chu)罐(guan)的(de)(de)(de)地(di)基沉(chen)降、溫度變(bian)形(xing)、安裝偏差(cha)和地(di)震引起(qi)的(de)(de)(de)附加位移(yi)(yi)或(huo)(huo)沉(chen)降等引起(qi)的(de)(de)(de)軸向位移(yi)(yi)由管(guan)線布置補(bu)償。

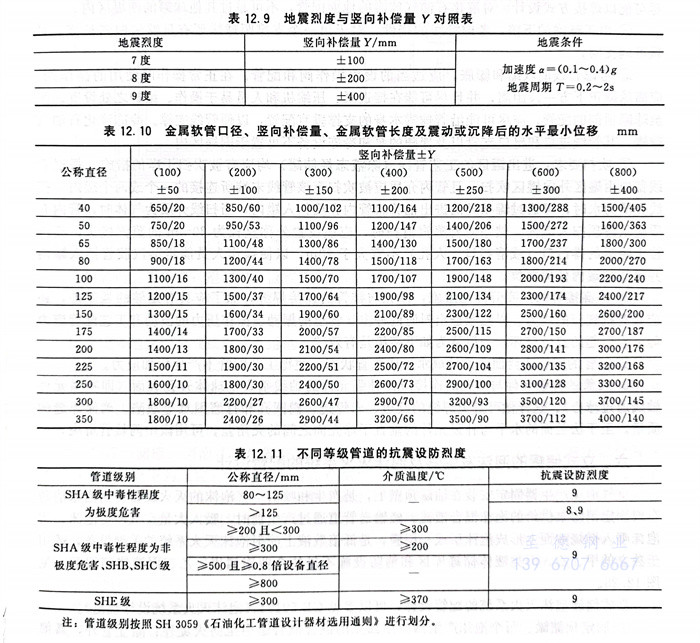

 ④. 金(jin)屬(shu)(shu)(shu)軟管(guan)的(de)豎(shu)向(xiang)補償(chang)量Y值與(yu)地震(zhen)烈(lie)度(du)有(you)關，可參(can)(can)照表12.9所列數值（并(bing)參(can)(can)見(jian)(jian)圖(tu)12.24）。若同時考慮地質條件(jian)不(bu)(bu)良而引(yin)起的(de)的(de)下(xia)沉量，則豎(shu)向(xiang)補償(chang)量Y值應(ying)考慮為(wei)兩者的(de)綜合值。金(jin)屬(shu)(shu)(shu)軟管(guan)與(yu)管(guan)線的(de)連接(jie)，應(ying)采取法蘭連接(jie)，便于(yu)(yu)安裝(zhuang)(zhuang)、調節和更換。金(jin)屬(shu)(shu)(shu)軟管(guan)的(de)直(zhi)(zhi)徑(jing)，不(bu)(bu)應(ying)小于(yu)(yu)儲罐的(de)進出油(you)接(jie)管(guan)的(de)直(zhi)(zhi)徑(jing)，一般可與(yu)儲罐的(de)進出油(you)接(jie)管(guan)的(de)直(zhi)(zhi)徑(jing)相等；金(jin)屬(shu)(shu)(shu)軟管(guan)承(cheng)受壓力應(ying)大于(yu)(yu)等于(yu)(yu)1.0MPa。管(guan)線直(zhi)(zhi)徑(jing)（金(jin)屬(shu)(shu)(shu)軟管(guan)直(zhi)(zhi)徑(jing)）與(yu)金(jin)屬(shu)(shu)(shu)軟管(guan)長(chang)度(du)（L）同豎(shu)向(xiang)補償(chang)量（Y）、安裝(zhuang)(zhuang)距離（震(zhen)動或沉降(jiang)后(hou)的(de)水平最小位移ΔX）的(de)對應(ying)數值，可參(can)(can)考表12.10或由制造(zao)廠家提供。SH／T 3039《石油(you)化(hua)工非埋地管(guan)道抗(kang)震(zhen)設計(ji)通則》規定了管(guan)道抗(kang)震(zhen)驗算的(de)等級(ji)，見(jian)(jian)表12.11不(bu)(bu)同等級(ji)管(guan)道的(de)抗(kang)震(zhen)設防烈(lie)度(du)。

注(zhu)：管道級別按(an)照SH 3059《石(shi)油化工管道設計器材選用通則(ze)》進行劃分(fen)。
