工程應(ying)用(yong)：某球罐的配管設(she)計

  某壓力球(qiu)罐的配(pei)管設計(ji)見圖12.29。

  如圖12.29（a）所示，安全閥設置在頂平臺(tai)(tai)，以便于維修和操作。球罐頂部(bu)平臺(tai)(tai)保證2.2m凈空(kong)高度。

  如圖12.29（b）所示，罐(guan)頂部(bu)管(guan)(guan)線在罐(guan)壁上門(men)型架支(zhi)撐。消(xiao)防管(guan)(guan)線總管(guan)(guan)及(ji)環線宜平行于球罐(guan)面成弧(hu)線形布(bu)置設計。

  如圖(tu)12.29（c）所示，罐底部管線(xian)的支撐應(ying)具有(you)一定的柔性。

工程應用：某球罐不好的配(pei)管設計

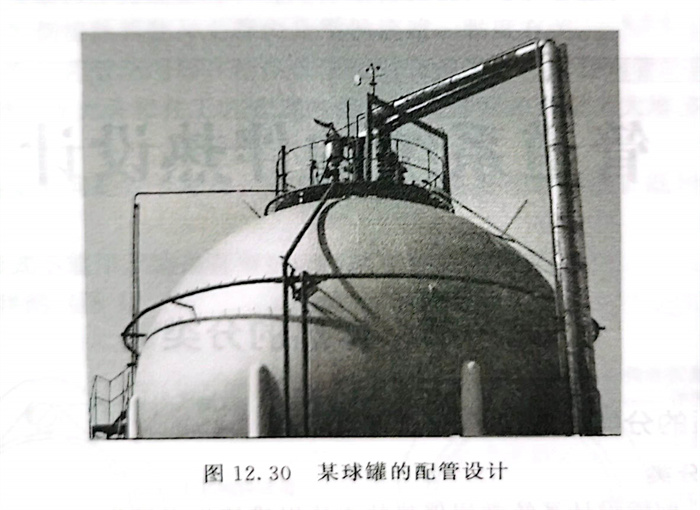

  見(jian)圖12.30，某球(qiu)罐頂部連接管線(xian)均沒(mei)有平行于球(qiu)罐面成(cheng)弧線(xian)形(xing)布(bu)置設計，管線(xian)支撐失(shi)穩(wen)。
