熱力管道布置設計(ji)要求規范主要有(you)以下(xia)幾點：
1. 熱力管道(dao)布置設(she)計(ji)原則
①. 城鎮供熱(re)管(guan)網(wang)的(de)布置(zhi)應在城鎮規劃的(de)指導下，根據(ju)熱(re)負荷分布、熱(re)源位置(zhi)、其他管(guan)道及構筑物、園(yuan)林綠地、水(shui)文(wen)、地質條件等因素，經技術經濟比(bi)較確定。
②. 城(cheng)鎮供熱管網(wang)管道(dao)的位置應符合(he)下列規定：
a. 城鎮道(dao)路上的供熱管道(dao)應平行于(yu)道(dao)路中心線，并宜敷設在車行道(dao)以外，同(tong)一條管道(dao)應只沿街道(dao)的一側(ce)敷設；
b. 穿過廠區的供熱管道應敷設在易于檢修和維(wei)護的位置；
c. 通過(guo)非建筑區的供熱管道(dao)應(ying)沿(yan)公路敷設(she)；
d. 供熱(re)管網(wang)選線時宜避開(kai)土質松(song)軟地區、地震(zhen)斷裂帶(dai)、滑(hua)坡危險(xian)地帶(dai)以(yi)及高(gao)地下水(shui)位區等不(bu)利地段。
③. 管徑小于或等于300mm的(de)供(gong)熱管道(dao)，可穿越建筑物的(de)地下室或用開槽施(shi)工(gong)法(fa)自建筑物下專(zhuan)門敷設的(de)通行管溝(gou)內穿過。用暗挖(wa)法(fa)施(shi)工(gong)穿過建筑物時不(bu)受管徑限制。
④. 熱(re)力(li)網管(guan)(guan)道(dao)(dao)(dao)可與(yu)自(zi)(zi)來水(shui)管(guan)(guan)道(dao)(dao)(dao)、電壓10kV以下的(de)電力(li)電纜、通信(xin)線路、壓縮空氣管(guan)(guan)道(dao)(dao)(dao)、壓力(li)排水(shui)管(guan)(guan)道(dao)(dao)(dao)和(he)重(zhong)油管(guan)(guan)道(dao)(dao)(dao)一起敷設在綜合管(guan)(guan)溝內。在綜合管(guan)(guan)溝內，熱(re)力(li)網管(guan)(guan)道(dao)(dao)(dao)應(ying)高于自(zi)(zi)來水(shui)管(guan)(guan)道(dao)(dao)(dao)和(he)重(zhong)油管(guan)(guan)道(dao)(dao)(dao)，并(bing)且自(zi)(zi)來水(shui)管(guan)(guan)道(dao)(dao)(dao)應(ying)做(zuo)絕熱(re)層和(he)防水(shui)層。
⑤. 地上(shang)敷設(she)(she)的(de)供熱管(guan)道可與其他(ta)管(guan)道敷設(she)(she)在同一管(guan)架上(shang)，但應便于檢(jian)修，且不(bu)得架設(she)(she)在腐蝕性介質(zhi)管(guan)道的(de)下方(fang)。
2. 熱(re)力管道(dao)敷設方式的確(que)定
管道敷(fu)(fu)設(she)方(fang)式分地上敷(fu)(fu)設(she)和(he)地下敷(fu)(fu)設(she)兩種方(fang)式。地上敷(fu)(fu)設(she)又分為(wei)低、中、高支架敷(fu)(fu)設(she)。地下敷(fu)(fu)設(she)又分為(wei)直埋敷(fu)(fu)設(she)和(he)管溝敷(fu)(fu)設(she)。
①. 城鎮(zhen)街道(dao)(dao)上(shang)和(he)居住區內的供(gong)熱(re)管道(dao)(dao)宜采用地(di)(di)下敷設(she)(she)。當(dang)地(di)(di)下敷設(she)(she)困(kun)難時(shi)(shi)，可采用地(di)(di)上(shang)敷設(she)(she)，但設(she)(she)計時(shi)(shi)應注意美觀。
②. 工(gong)廠區(qu)的供熱管道(dao)，應(ying)采用(yong)地上敷設。
③. 熱水供熱管(guan)道地下(xia)敷(fu)(fu)設時，宜采用直埋敷(fu)(fu)設。
④. 熱(re)水或蒸汽管(guan)道采用(yong)(yong)管(guan)溝(gou)敷(fu)設時(shi)，宜采用(yong)(yong)不(bu)通行管(guan)溝(gou)敷(fu)設；穿越不(bu)允許開挖檢修的地段時(shi)，應采用(yong)(yong)通行管(guan)溝(gou)敷(fu)設，當采用(yong)(yong)通行管(guan)溝(gou)困(kun)難時(shi)，可采用(yong)(yong)半通行管(guan)溝(gou)敷(fu)設。
⑤. 蒸汽管(guan)道(dao)采用管(guan)溝(gou)敷設(she)困難時(shi)，可采用保溫性能良好、防水性能可靠、保護管(guan)耐腐蝕的預制保溫管(guan)直埋敷設(she)，其設(she)計壽命應不低于25年。
3. 管溝(gou)敷設要求

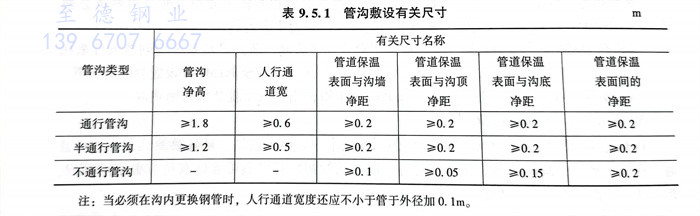

管溝敷設有關尺寸應符合表9.5.1的規定。
注(zhu)：當必須在溝內更換鋼管時(shi)，人行通道寬度還應不(bu)小于管于外徑加0.1m。
工作人員經常(chang)進入的通行管(guan)溝(gou)應(ying)(ying)有照明設(she)備和良(liang)好的通風：人員在管(guan)溝(gou)內工作時，空氣溫度不得超過40℃．通行管(guan)溝(gou)應(ying)(ying)設(she)事(shi)故(gu)人孔(kong)：設(she)有蒸汽(qi)管(guan)道(dao)的通行管(guan)溝(gou)，事(shi)故(gu)人孔(kong)間(jian)距(ju)不應(ying)(ying)大(da)(da)于100m；熱水管(guan)道(dao)的通行管(guan)溝(gou)，事(shi)故(gu)人孔(kong)間(jian)距(ju)應(ying)(ying)不大(da)(da)于400m．對于整體混(hun)凝土結構的通行管(guan)溝(gou)，每隔200m宜設(she)一個安裝(zhuang)孔(kong)。
4. 熱力管道布置間距要求(qiu)

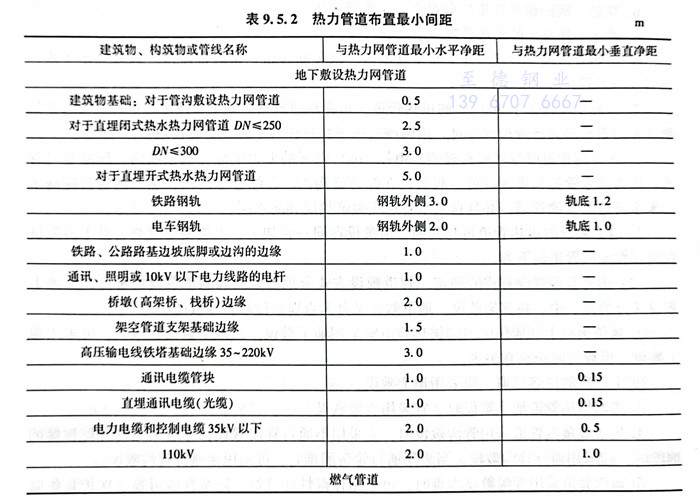

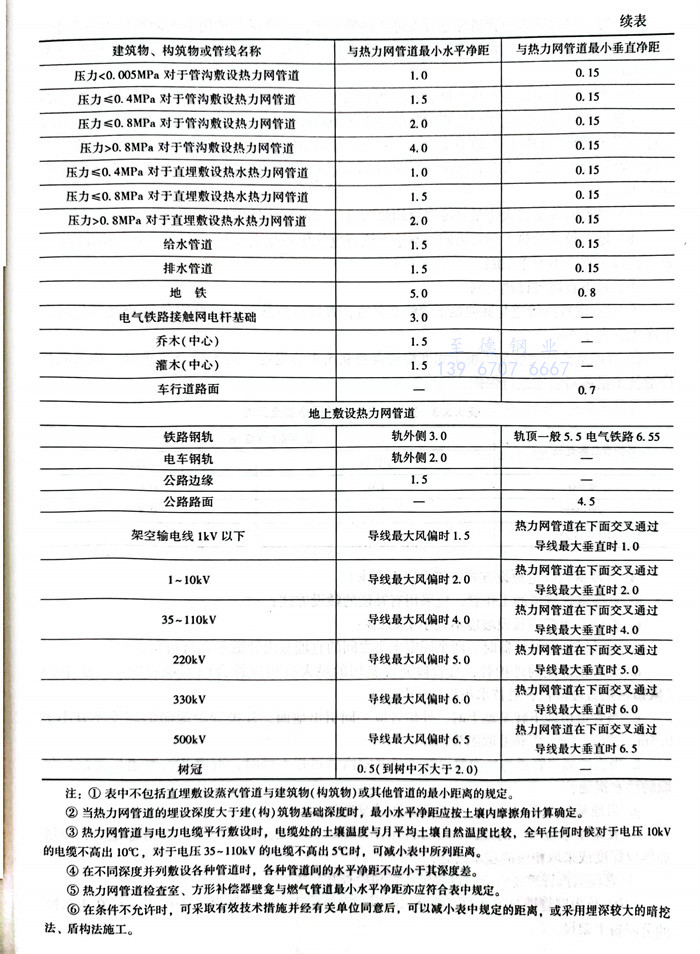

地下敷設(she)熱力(li)網管道(dao)的(de)(de)管溝外(wai)表(biao)面(mian)，直埋敷設(she)熱水(shui)(shui)管道(dao)或(huo)地上敷設(she)管道(dao)的(de)(de)保(bao)溫結構表(biao)面(mian)與建筑(zhu)物、構筑(zhu)物、道(dao)路、鐵路、電(dian)纜(lan)、架空電(dian)線和(he)其(qi)他管道(dao)的(de)(de)最小水(shui)(shui)平凈(jing)距(ju)、垂直凈(jing)距(ju)應符合表(biao)9.5.2的(de)(de)規定。
注(zhu)：①. 表中(zhong)不包括直埋敷設蒸(zheng)汽管道與(yu)建筑物（構筑物）或(huo)其(qi)他管道的最小距離的規定。
②. 當熱(re)力網管道的埋(mai)設深度大于建（構）筑物基礎深度時(shi)，最小水平凈距應(ying)按(an)土壤內(nei)摩擦角計算確定。
③. 熱力(li)網管道與電(dian)(dian)力(li)電(dian)(dian)纜(lan)平(ping)行(xing)敷設時(shi)，電(dian)(dian)纜(lan)處(chu)的土壤(rang)溫(wen)度與月平(ping)均土壤(rang)自然溫(wen)度比較，全年任何時(shi)候對于電(dian)(dian)壓10kV的電(dian)(dian)纜(lan)不(bu)高出10℃，對于電(dian)(dian)壓35～110kV的電(dian)(dian)纜(lan)不(bu)高出5℃時(shi)，可減小(xiao)表中所(suo)列距離。
④. 在不同深度(du)并列敷(fu)設各(ge)種(zhong)管道時，各(ge)種(zhong)管道間的(de)水平凈距不應小于其深度(du)差。
⑤. 熱力網(wang)管道檢查室、方形補償器壁龕與燃(ran)氣管道最(zui)小(xiao)水平凈距亦應符合表中規定。
⑥. 在條(tiao)件不允許時，可采取(qu)有效技術措施(shi)(shi)并經有關單(dan)位同意后，可以減小(xiao)表中規定(ding)的(de)距離，或采用埋(mai)深較大的(de)暗(an)挖法、盾構法施(shi)(shi)工。
5. 地(di)上敷設熱(re)力網管(guan)(guan)道(dao)穿越行人過往頻(pin)繁地(di)區(qu)，管(guan)(guan)道(dao)保(bao)溫(wen)結構(gou)下表面距地(di)面不應(ying)小于(yu)2.0m；在不影響交通的地(di)區(qu)，應(ying)采用低支架，管(guan)(guan)道(dao)保(bao)溫(wen)結構(gou)下表面距地(di)面不應(ying)小于(yu)0.3m 。
6. 燃(ran)氣管道(dao)不得進入熱力網管溝
當(dang)自(zi)來水、排水管(guan)(guan)(guan)道(dao)(dao)或電纜(lan)與(yu)熱(re)(re)力(li)網管(guan)(guan)(guan)道(dao)(dao)交叉必(bi)須穿入熱(re)(re)力(li)網管(guan)(guan)(guan)道(dao)(dao)時，應(ying)(ying)加(jia)套管(guan)(guan)(guan)或用厚度不(bu)小于(yu)100mm的混凝土防護層與(yu)管(guan)(guan)(guan)溝(gou)(gou)隔開，同時不(bu)得妨礙熱(re)(re)力(li)管(guan)(guan)(guan)道(dao)(dao)的檢修(xiu)及地溝(gou)(gou)排水。套管(guan)(guan)(guan)應(ying)(ying)伸出管(guan)(guan)(guan)溝(gou)(gou)以外，每側不(bu)應(ying)(ying)小于(yu)1.0m．熱(re)(re)力(li)網管(guan)(guan)(guan)溝(gou)(gou)與(yu)燃氣管(guan)(guan)(guan)道(dao)(dao)交叉，當(dang)垂直凈(jing)距小于(yu)300mm時，燃氣管(guan)(guan)(guan)道(dao)(dao)應(ying)(ying)加(jia)套管(guan)(guan)(guan)。套管(guan)(guan)(guan)兩端應(ying)(ying)超出管(guan)(guan)(guan)溝(gou)(gou)1.0m以上。
7. 熱(re)力網管道(dao)進入(ru)建筑物或穿(chuan)過構筑物時，管道(dao)穿(chuan)墻處應封(feng)堵(du)嚴密。
8. 地上(shang)敷(fu)設(she)的(de)(de)熱(re)力網管道同(tong)架空(kong)輸電(dian)線(xian)或電(dian)氣化鐵路交叉時，管道的(de)(de)金(jin)屬(shu)部分應(ying)接地。接地電(dian)阻應(ying)不(bu)大于10Ω
9. 地下直埋敷設熱力網
①. 當直埋蒸汽管(guan)道與其(qi)他地(di)下(xia)管(guan)線交(jiao)義時，直埋蒸汽管(guan)道的(de)管(guan)路附件距(ju)交(jiao)叉部(bu)位的(de)水平凈距(ju)宜大于3m。

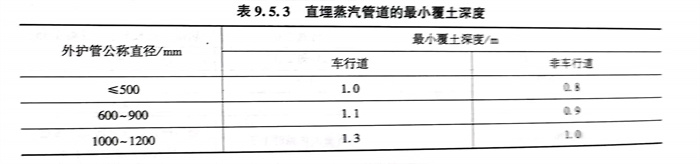

②. 直埋蒸汽管道(dao)的(de)最小(xiao)覆土深度應(ying)符(fu)合(he)表(biao)9.5.3的(de)規(gui)定(ding)。當不符(fu)合(he)要求時，應(ying)采取相應(ying)的(de)技(ji)術措施對管道(dao)進行保護。
③. 直埋蒸汽管道敷設方式應符合以下要求：
a. 直(zhi)埋蒸汽管道(dao)的工(gong)作管，應采用有補償的敷設(she)方式；
b. 直埋蒸(zheng)汽(qi)管(guan)道敷設坡度不(bu)宜(yi)小于0.2％；
c. 當采用軸向補償器時，兩(liang)個固定(ding)支座之間的直埋蒸汽管(guan)道不宜(yi)有(you)折角；
d. 無補償敷設的(de)(de)外護管(guan)，直(zhi)(zhi)管(guan)段(duan)允許(xu)斜(xie)切的(de)(de)最大(da)折角應(ying)符合國家(jia)現行標(biao)準CJJ／T104《城鎮供(gong)熱直(zhi)(zhi)埋蒸汽管(guan)道技術規程》的(de)(de)規定；
e. 當管道(dao)由地(di)下轉至地(di)上時，外(wai)護管應一同引出地(di)面，外(wai)護管距地(di)面的高度不宜小于(yu)0.5m，并應設防(fang)水帽和采取隔熱(re)措施；
f. 當直埋蒸汽管(guan)道(dao)與(yu)地溝敷設管(guan)道(dao)或井室內管(guan)道(dao)相連接時，直埋蒸汽管(guan)道(dao)保溫層應采取防滲水措施；
g. 當(dang)地(di)基軟硬不一致(zhi)時，應(ying)對地(di)基做過(guo)渡(du)處理；
h. 在(zai)地下(xia)水位較高的地區(qu)，應進行浮力計算。當不(bu)能(neng)保證直(zhi)埋蒸汽管道穩定時，應增加埋設深度或采取相應的技術措施；
④. 直(zhi)埋蒸汽管(guan)道還需(xu)考慮設(she)置(zhi)排潮管(guan)和檢查(cha)井。
10. 熱力網(wang)管(guan)道跨越水面、峽谷地段(duan)時，在橋梁主管(guan)部門同意的條件(jian)下，可(ke)在永久性(xing)的公路橋上(shang)架設。
11. 熱力網管道同(tong)河(he)流、鐵路(lu)(lu)、公路(lu)(lu)等交叉(cha)時應垂直交叉(cha)。特殊(shu)情況下(xia)(xia)，管道與鐵路(lu)(lu)或地下(xia)(xia)鐵路(lu)(lu)交叉(cha)不得小(xiao)(xiao)于60°角(jiao)；管道與河(he)流或公路(lu)(lu)交叉(cha)不得小(xiao)(xiao)于45°角(jiao)。
12. 地下敷設的熱力網管道與鐵路或不允許(xu)開挖的公路交叉，交叉段(duan)的一(yi)側留有足(zu)夠的抽(chou)管檢修地段(duan)時(shi)，可采用套管敷設。
13. 管道熱(re)補償
熱力(li)網(wang)管道受(shou)溫度(du)的變形應(ying)充分(fen)利用(yong)管道的轉角管段進行(xing)自(zi)然補(bu)償(chang)(chang)。采(cai)用(yong)彎管補(bu)償(chang)(chang)器或(huo)波(bo)紋管補(bu)償(chang)(chang)器時(shi)，設計應(ying)考慮安裝時(shi)的冷(leng)緊(jin)。冷(leng)緊(jin)系數可取0.5。
采用套(tao)管(guan)補償(chang)(chang)器時，應計算各種安(an)裝(zhuang)溫度(du)下(xia)的(de)補償(chang)(chang)器安(an)裝(zhuang)長(chang)度(du)，并保證管(guan)道在可能出(chu)現的(de)最高，最低(di)溫度(du)下(xia)，補償(chang)(chang)器留(liu)有不小于20mm的(de)補償(chang)(chang)余量。
采(cai)用波紋管(guan)軸向(xiang)(xiang)補(bu)償器(qi)時(shi)，管(guan)道上(shang)應安裝(zhuang)防(fang)止(zhi)波紋管(guan)失穩(wen)的導向(xiang)(xiang)支(zhi)座。采(cai)用其他形式補(bu)償器(qi)，補(bu)償管(guan)段過長時(shi)，亦(yi)應設導向(xiang)(xiang)支(zhi)座。
采(cai)用球形補償(chang)(chang)器，鉸(jiao)鏈(lian)型波紋管(guan)補償(chang)(chang)器，且補償(chang)(chang)管(guan)段(duan)較長時官采(cai)取(qu)減小管(guan)道摩擦力的措施。
直埋(mai)敷設熱水(shui)管道，經計算允(yun)許(xu)時(shi)，宜采(cai)用無補(bu)償敷設方式(shi)，并應按CJJ／T81的(de)規定(ding)執行。
14. 閥門(men)的設置
熱力(li)網管(guan)道干(gan)線(xian)、支干(gan)線(xian)、支線(xian)的起點應(ying)安(an)裝關(guan)斷閥門。
熱(re)(re)水熱(re)(re)力(li)網(wang)干線應(ying)裝設(she)分(fen)(fen)(fen)段(duan)閥(fa)門(men)。分(fen)(fen)(fen)段(duan)閥(fa)門(men)的間距宜為：輸(shu)送年線2000～3000m；輸(shu)配干線1000～1500m。蒸汽熱(re)(re)力(li)網(wang)可不設(she)分(fen)(fen)(fen)段(duan)閥(fa)門(men)。多(duo)熱(re)(re)源(yuan)供熱(re)(re)系統熱(re)(re)源(yuan)間的連通干線，環狀管網(wang)環線的分(fen)(fen)(fen)段(duan)閥(fa)應(ying)采用(yong)雙向密封閥(fa)門(men)。
工作(zuo)壓力大(da)于(yu)或等于(yu)1.6MPa且公稱直徑(jing)大(da)于(yu)或等于(yu)500mm的管(guan)道上的閘(zha)閥(fa)(fa)應設旁通閥(fa)(fa)。旁通閥(fa)(fa)的直徑(jing)為閥(fa)(fa)門直徑(jing)的1/10。
公稱直徑大于或(huo)等于500mm的閥門，宜采用電動(dong)驅(qu)動(dong)裝置。
熱水(shui)、凝結水(shui)管道(dao)的高點應(ying)安裝(zhuang)放氣裝(zhuang)置，低點應(ying)安裝(zhuang)放水(shui)裝(zhuang)置。
蒸汽管(guan)道的(de)(de)低(di)點和垂直升高的(de)(de)管(guan)段(duan)(duan)前(qian)應(ying)設啟動疏(shu)水和經(jing)常疏(shu)水裝(zhuang)置(zhi)。同一坡(po)向的(de)(de)管(guan)段(duan)(duan)，順(shun)坡(po)情(qing)況下每隔400～500m，逆(ni)坡(po)時每隔200～300m應(ying)設啟動疏(shu)水和經(jing)常疏(shu)水裝(zhuang)置(zhi)。
公稱(cheng)直(zhi)(zhi)徑大于(yu)(yu)或等于(yu)(yu)500mm的(de)熱(re)水熱(re)力(li)網干(gan)管在低點、垂直(zhi)(zhi)升高管段(duan)前、分段(duan)閥門前宜設阻力(li)小的(de)永久性除(chu)污裝(zhuang)置。
