一、截(jie)止閥概述

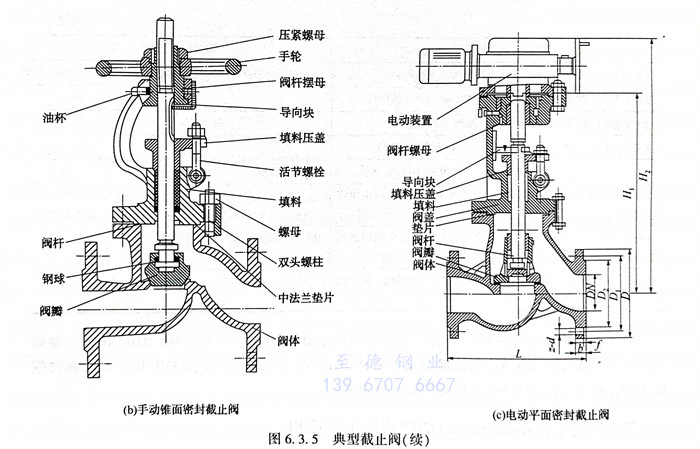

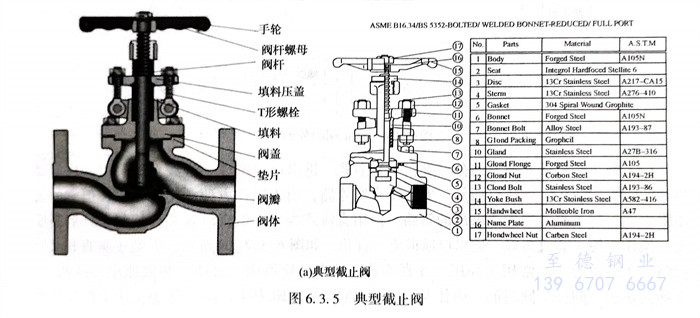

  截(jie)止閥(fa)，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。

二、截止(zhi)閥(fa)的分類(lei)

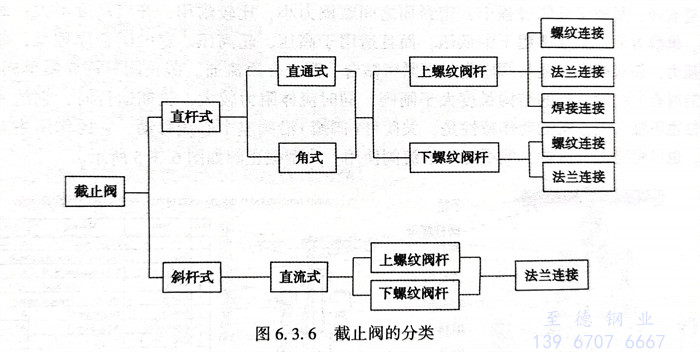

 1. 總分類見圖(tu)6.3.6。

 2. 截止閥可按通道方向分三類：

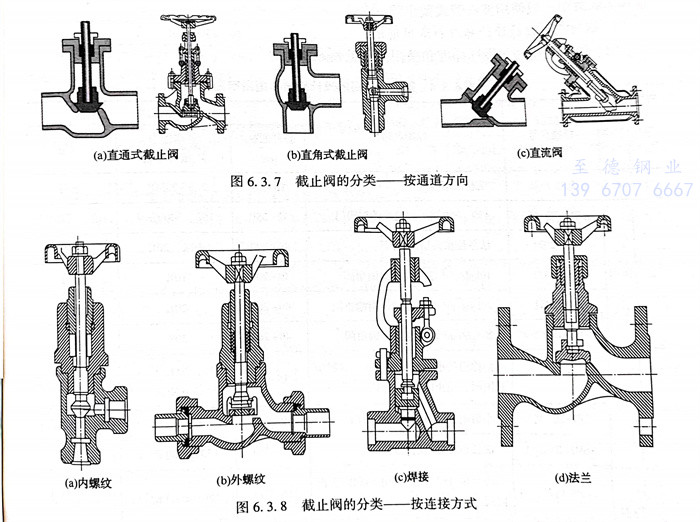

   ①. 直(zhi)(zhi)(zhi)通(tong)式(shi)：進出口通(tong)道成一直(zhi)(zhi)(zhi)線(xian)，但(dan)經過閥座時要(yao)拐90°的彎(wan)。如圖6.3.7（a）所示。安裝(zhuang)于(yu)直(zhi)(zhi)(zhi)線(xian)管(guan)路(lu)，由于(yu)操(cao)作方便，用(yong)得最多。但(dan)它的流(liu)體(ti)阻力大，對于(yu)阻力損(sun)失要(yao)求嚴的管(guan)路(lu)，使用(yong)直(zhi)(zhi)(zhi)流(liu)式(shi)為好。但(dan)直(zhi)(zhi)(zhi)流(liu)式(shi)閥桿傾斜，開啟高度大，操(cao)作不便。

   ②. 直(zhi)角式(shi)：進(jin)出口通道(dao)成一直(zhi)角。如(ru)圖6.3.7（b）所示。安裝于垂直(zhi)相(xiang)交的管(guan)路，流動(dong)阻(zu)力小，常用于高壓。③直(zhi)流式(shi)：進(jin)出口通道(dao)成一直(zhi)線(xian)，與閥(fa)座(zuo)中(zhong)心線(xian)相(xiang)交。這種(zhong)截止(zhi)閥(fa)，閥(fa)桿是傾斜的。閥(fa)體與

閥桿成45°，流動阻力小，壓力降小，便于檢修和更(geng)換。如圖6.3.7（c）所(suo)示。

 3. 按(an)連接方式(shi)截止閥(fa)分為：內螺紋(wen)式(shi)、外螺紋(wen)式(shi)、焊(han)接式(shi)、法(fa)蘭(lan)式(shi)等。見圖6.3.8。

三、適用范圍

（1）與閘閥相(xiang)比截(jie)止閥具有一定的調節(jie)作用，故常用于調節(jie)閥組的旁路。經常需要調節(jie)壓(ya)力和流(liu)量的部(bu)位，應(ying)選用節(jie)流(liu)閥。

（2）截止閥單(dan)向(xiang)流動(dong)。

（3）截止(zhi)(zhi)閥(fa)在關閉時需要克服介質的(de)(de)阻力。截止(zhi)(zhi)閥(fa)與相同規格的(de)(de)閘閥(fa)相比(bi)，結構長度(du)較大(da)，一般用于DN≤250的(de)(de)管道(dao)上，因為大(da)口(kou)(kou)徑(jing)(jing)的(de)(de)截止(zhi)(zhi)閥(fa)加工和制造都比(bi)較麻煩，且密封性能不(bu)如小口(kou)(kou)徑(jing)(jing)的(de)(de)截止(zhi)(zhi)閥(fa)。

（4）對要求(qiu)有一定調(diao)節作用的開關(guan)場合(he)（如調(diao)節閥(fa)旁路、軟管站(zhan)等）和輸送液化石油氣、液態(tai)烴介質的場合(he)，宜選用截止閥(fa)以代替(ti)閘閥(fa)。

（5）用于(yu)手(shou)動調節(jie)流量，結(jie)(jie)構(gou)簡單(dan)，制造維護方便，密(mi)封面(mian)結(jie)(jie)構(gou)較耐腐蝕，流體阻力大。流體向上流過閥(fa)座(zuo)，閥(fa)座(zuo)上有(you)沉淀物時影響嚴密(mi)性，不(bu)宜用于(yu)懸浮固體及黏度較大的流體。

（6）直(zhi)(zhi)通式(shi)和(he)(he)直(zhi)(zhi)流式(shi)的(de)(de)截(jie)止閥、節流閥可安(an)裝在水平和(he)(he)垂直(zhi)(zhi)管道上(shang)，角式(shi)截(jie)止閥和(he)(he)節流閥需(xu)安(an)裝在垂直(zhi)(zhi)相交的(de)(de)管道上(shang)，安(an)裝時要注意閥體的(de)(de)指示方向與介質(zhi)的(de)(de)流向一致。

（7）針形閥(fa)(fa)是帶細微錐形塞(sai)子的截(jie)止閥(fa)(fa)，可(ke)用于小流量(liang)微調或用作(zuo)取樣閥(fa)(fa)，通(tong)常應用于小口徑(jing)。如果口徑(jing)大，也需要有(you)調節(jie)功(gong)能，可(ke)以采用節(jie)流閥(fa)(fa)，此時閥(fa)(fa)瓣為拋物(wu)線等形狀。

（8）要求(qiu)低泄漏的(de)(de)工(gong)況，應(ying)采用低泄漏的(de)(de)截止(zhi)(zhi)閥(fa)(fa)。低泄漏的(de)(de)截止(zhi)(zhi)閥(fa)(fa)有(you)多種結構，其中(zhong)在化工(gong)裝(zhuang)置中(zhong)一般使用波紋管式截止(zhi)(zhi)閥(fa)(fa)。

四、鋼(gang)制截止閥的設計(ji)標準和適用范圍(wei)

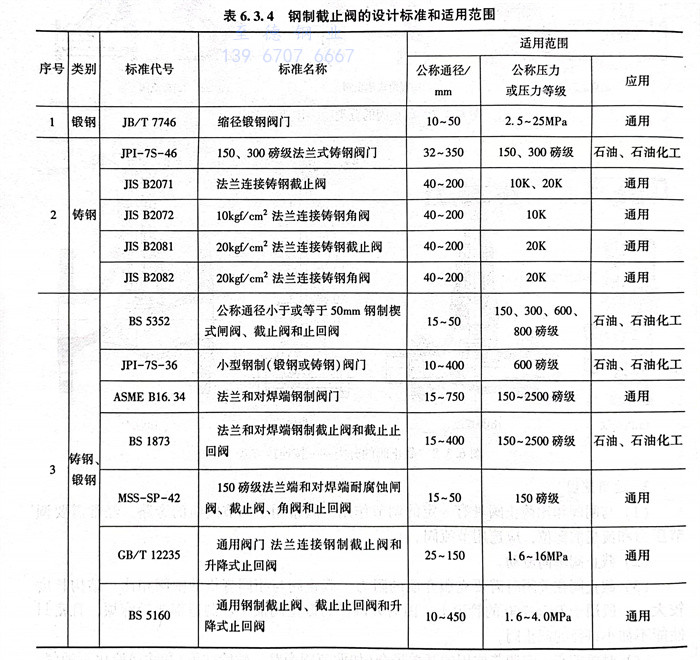

 1. 鋼制截止閥的設(she)計(ji)標準和適用范圍見表6.3.4。

 2. 截止閥(fa)有關其他標準。

   GB/T 12233《通用閥門 鐵制(zhi)截止閥與升降式止回閥》

   JB/T 53174《截止閥產品質量分等》

   JB/T 53165《高壓平衡截止閥產品質量分等》

   GB/T 587《船用法蘭青銅截止閥》

   GB/T 590《船用法蘭鑄鐵截止閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》

   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

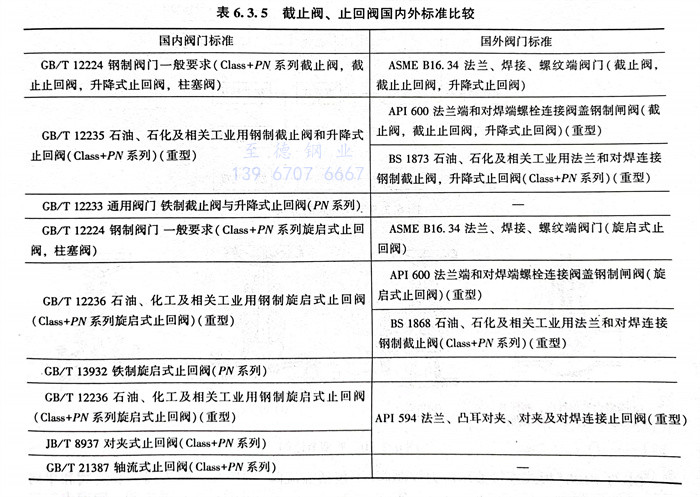

 3. 截止閥、止回閥國內外標準比較(jiao)見表6.3.5。

 4. 國(guo)外(wai)截(jie)止(zhi)閥規范應用

   設(she)計(ji)、制造按(an)BS 1873、BS 5352、ASME B16.34。結構長度按(an)ASME B16.10。連接端(duan)法蘭尺(chi)寸ASME按(an)ASME B16.5；對接焊端(duan)按(an)ASME B16.25；承插口尺(chi)寸按(an)ASME B16.11；螺紋端(duan)按(an) ASME Bl．20.1。閥(fa)門檢查(cha)和試(shi)驗按(an)API 598。
