一、汽車槽車裝卸站管道布置設計的一般(ban)要求

 1. 裝卸站總管的布置

   ①. 裝(zhuang)卸(xie)站(zhan)總管布置與(yu)汽車(che)槽車(che)的(de)形式(shi)有關。槽車(che)的(de)裝(zhuang)卸(xie)口在頂部時(shi)，宜采用(yong)高架布置管道；裝(zhuang)卸(xie)口在車(che)的(de)低位時(shi)，宜采用(yong)低架布置管道。

   ②. 鶴管閥門(men)設在地面(mian)或裝卸(xie)臺(tai)上，應(ying)方便操作，不阻礙通道。對易燃可燃物料管道，如(ru)果PID圖上有要求，應(ying)將切(qie)斷(duan)閥安裝在距裝卸(xie)臺(tai)10m以外的易接近處(chu)。

 2. 鶴管的布置

   ①. 鶴管種類很(hen)多，有固定式(shi)、氣動(dong)升降(jiang)式(shi)、重錘擺動(dong)式(shi)、萬(wan)向式(shi)等，能適(shi)應(ying)各種情(qing)況，設計時可(ke)視具(ju)體的裝卸要求選用產品。

   ②. 在(zai)敞開(kai)式裝車時，選用液(ye)下裝車鶴管，以減少液(ye)體的飛(fei)濺。

   ③. 不允許(xu)放空的介質(zhi)應采用(yong)密(mi)閉裝車(che)，鶴(he)管(guan)(guan)(guan)的氣相管(guan)(guan)(guan)應與儲罐(guan)氣相管(guan)(guan)(guan)道(dao)相連(lian)，將排(pai)放氣排(pai)入儲罐(guan)。該(gai)氣相管(guan)(guan)(guan)避(bi)免出現下(xia)(xia)凹(ao)袋形，以防凝(ning)液(ye)(ye)聚(ju)集。當配(pei)管(guan)(guan)(guan)不可避(bi)免出現下(xia)(xia)凹(ao)袋形時，則必須在袋形最(zui)低點處設集液(ye)(ye)包(bao)及排(pai)液(ye)(ye)管(guan)(guan)(guan)，并按工(gong)藝要求(qiu)收(shou)集處理，或(huo)對集液(ye)(ye)包(bao)局部(bu)伴熱(re)，使凝(ning)液(ye)(ye)蒸發，避(bi)免產生液(ye)(ye)封現象。無(wu)毒害、非易燃易爆的物(wu)料裝車(che)時，可將放空管(guan)(guan)(guan)引出頂棚排(pai)放。

   ④. 當采(cai)用上卸方(fang)式(shi)卸車時(shi)，一般是將壓縮氣體(ti)通入槽車，用氣相(xiang)加壓法將物料通過鶴(he)管壓入儲(chu)罐(guan)中。

 3. 其他

   ①. 裝卸站應設軟(ruan)管站，操作(zuo)范圍以軟(ruan)管長15m為(wei)半徑，用于吹掃、沖洗、維修和防護。

   ②. 在(zai)裝卸酸、堿、氨(an)等(deng)介質的(de)區(qu)域，應(ying)在(zai)適當位置設置洗眼器和安全淋(lin)浴(yu)。

   ③. 對于輸送(song)過程(cheng)中(zhong)易(yi)產生靜電(dian)(dian)的易(yi)燃易(yi)爆介質管道，應有(you)完(wan)善的防靜電(dian)(dian)措(cuo)施（如法(fa)蘭(lan)之間設(she)導電(dian)(dian)金屬跨接(jie)措(cuo)施，管道系統及(ji)設(she)備的靜電(dian)(dian)接(jie)地等）。

   ④. 對于高寒地區，要(yao)注意采用正確的防凍措(cuo)施(shi)。

   ⑤. 裝車計(ji)量(liang)(liang)，可選(xuan)用(yong)流(liu)(liu)量(liang)(liang)計(ji)就地計(ji)量(liang)(liang)或用(yong)地中衡稱(cheng)量(liang)(liang)。流(liu)(liu)量(liang)(liang)計(ji)應布置在槽車進出(chu)不會碰(peng)撞的(de)地方。設防火堤者，流(liu)(liu)量(liang)(liang)計(ji)應布置在圍(wei)堤之外(wai)。

二、汽(qi)車(che)槽車(che)裝卸站管道布置設計工程實例

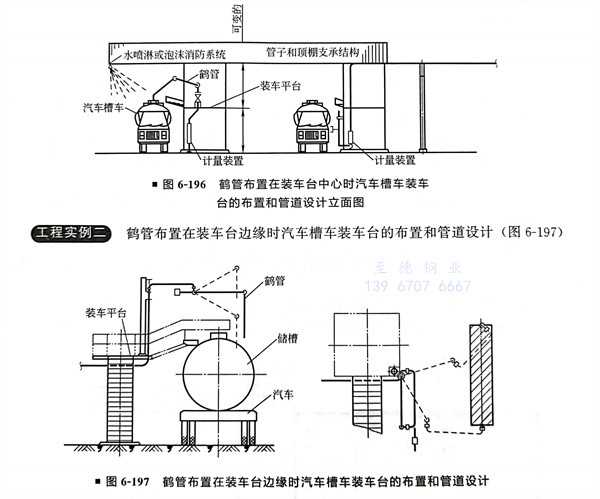

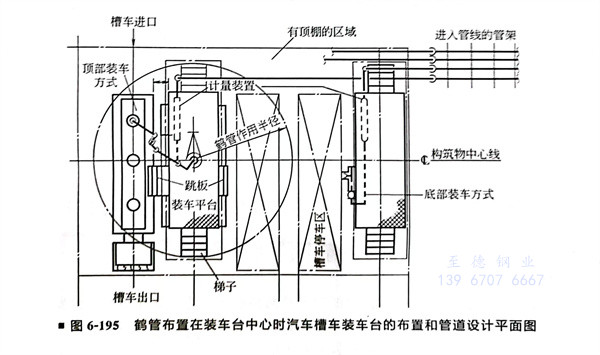

  鶴(he)管布置在裝車臺中(zhong)心時汽(qi)車槽車裝車臺的布置和管道設計（圖6-195、圖6-196）

  鶴管布置在(zai)裝車(che)(che)臺(tai)邊緣時汽車(che)(che)槽車(che)(che)裝車(che)(che)臺(tai)的布置和(he)管道設(she)計（圖6-197）
