浙江至德鋼(gang)業有限(xian)公司本次與您討論的(de)(de)地下管，不(bu)包(bao)括無壓力的(de)(de)下水管及(ji)暖通的(de)(de)管道。
一、允許直接埋(mai)地的管道
①. 輸送無腐(fu)蝕性(xing)、無毒和(he)無爆(bao)炸危(wei)險(xian)的液體、氣體管道，由于某種原因無法在(zai)地(di)上敷設時。
②. 與(yu)地(di)下儲罐(guan)或(huo)地(di)下泵房(fang)有(you)關的工藝介質管道。
③. 冷卻(que)水及(ji)消(xiao)防或泡沫消(xiao)防管道。
④. 操作溫(wen)度小(xiao)于(yu)150℃的熱力管道。
上述管(guan)道還應滿足：無需經常檢驗，凝(ning)液可自動排出(chu)及停車時(shi)管(guan)道介質不會發生凝(ning)固及堵塞。
二、建筑物內和露天(tian)裝置(zhi)區埋地管道設計的(de)一般要求
1. 建筑物內的(de)埋(mai)地(di)管道
①. 管道(dao)與(yu)建(jian)筑物墻、柱邊凈(jing)距(ju)不小(xiao)于1m，并要躲開基礎(chu)，管道(dao)標(biao)高低(di)于基礎(chu)時，管道(dao)與(yu)基礎(chu)外(wai)邊緣的凈(jing)距(ju)應不小(xiao)于兩(liang)者標(biao)高差及管道(dao)挖溝底寬(kuan)一半之(zhi)和(he)。
②. 管道穿過承(cheng)重墻(qiang)或建(jian)筑物基礎時應(ying)預(yu)留(liu)洞，且管頂上部凈空不得小(xiao)于建(jian)筑物的沉降量，一般(ban)凈空為0.15m。
③. 管道在(zai)地梁下(xia)穿過時，管頂上部凈空不得(de)小(xiao)于0.15m。
④. 兩管(guan)道間(jian)的最小(xiao)凈距：平行時(shi)應為0.5m，交叉時(shi)應為0.15m。
⑤. 管道穿過地下(xia)室外墻或地下(xia)構筑物(wu)墻壁時(shi)應預(yu)埋防水套管。
⑥. 管道不得布置在可能受重物壓壞的地方。
⑦. 管(guan)道(dao)不得(de)穿(chuan)過(guo)設(she)備。
⑧. 管頂最小埋設(she)深度：素土(tu)地坪不(bu)小于0.6m；水(shui)泥地面不(bu)小于0.4m。
⑨. 埋(mai)地管道不宜(yi)采(cai)用可能泄漏的連接(jie)結(jie)構，如(ru)法(fa)蘭或螺栓連接(jie)等，管材不宜(yi)采(cai)用易(yi)碎材料。
⑩. 埋地(di)(di)(di)管道與地(di)(di)(di)面上管道分(fen)界(jie)點(dian)一(yi)般(ban)在地(di)(di)(di)面以上0.5m處（有的(de)工程(cheng)項目統一(yi)規定為地(di)(di)(di)面以上0.3m處）。
?. 建筑物內(nei)的地(di)下管道(dao)應盡量(liang)采用管溝敷(fu)設的方式。
?. 易(yi)燃易(yi)爆介質管(guan)道在裝置外(wai)，如為埋地(di)敷設，則進入裝置區界附近應轉為地(di)上(shang)管(guan)道。
2. 露天裝置區埋地管道
①. 滿(man)足(zu)埋地管(guan)道之(zhi)間、管(guan)道與構筑物之(zhi)間以及管(guan)道與鐵路之(zhi)間平行與交叉(cha)的凈距規定。
②. 埋(mai)地管(guan)道的套管(guan)應伸出道路或管(guan)溝外緣兩側(ce)不小(xiao)于1.0m，伸出鐵路兩側(ce)不小(xiao)于3.0m。以上套管(guan)內不允許有(you)法蘭、螺紋等連接件，管(guan)道焊縫需要探傷(shang)。
③. 管道高點設排(pai)氣、低點設排(pai)凈，并設閥門井(jing)。
④. 鑄鐵管(guan)或(huo)非金屬管(guan)道(dao)穿過車輛通(tong)過的(de)通(tong)道(dao)時，需預(yu)埋套管(guan)。
三(san)、GB50316《工(gong)業金屬(shu)管(guan)道(dao)(dao)設計(ji)規范(fan)》對埋地管(guan)道(dao)(dao)設計(ji)的要求
①. 埋地敷設(she)的管(guan)(guan)道(dao)應(ying)妥善(shan)解決防(fang)凍(dong)、防(fang)凝結(jie)、吹掃、排液、防(fang)外(wai)腐蝕(shi)及(ji)承受外(wai)荷載等問題。埋地管(guan)(guan)道(dao)如有閥(fa)(fa)門(men)應(ying)設(she)閥(fa)(fa)井(jing)。大型閥(fa)(fa)井(jing)應(ying)考慮操作和檢修人(ren)員(yuan)(yuan)能(neng)下到井(jing)內作業；小型閥(fa)(fa)井(jing)可(ke)只考慮人(ren)員(yuan)(yuan)在井(jing)外(wai)操作閥(fa)(fa)門(men)的可(ke)能(neng)性（手(shou)操作或采用閥(fa)(fa)門(men)伸長桿）。閥(fa)(fa)井(jing)應(ying)設(she)排水點。
②. 輸送可(ke)燃氣(qi)體、可(ke)燃液體的(de)埋地管(guan)(guan)(guan)道不宜穿越電(dian)纜(lan)溝(gou)，如不可(ke)避免時應(ying)設套管(guan)(guan)(guan)。當管(guan)(guan)(guan)道介質(zhi)溫度超過(guo)60℃時，在(zai)套管(guan)(guan)(guan)內(nei)應(ying)充(chong)填(tian)隔熱材(cai)料，使套管(guan)(guan)(guan)外(wai)壁溫度不超過(guo)60℃。套管(guan)(guan)(guan)長度伸出(chu)電(dian)纜(lan)溝(gou)外(wai)壁不小于0.5m。
③. 管道與(yu)管道及電纜間的最小水平(ping)間距(ju)應(ying)符合現(xian)行國家(jia)標(biao)準GB 50187《工業(ye)企業(ye)總平(ping)面設計規范(fan)》的規定。
④. 從道(dao)路(lu)下面(mian)(mian)(mian)穿(chuan)越(yue)的管(guan)道(dao)，其頂(ding)部至路(lu)面(mian)(mian)(mian)不宜小(xiao)(xiao)于0.7m（SH/T 3012規定裝置內埋地管(guan)道(dao)的管(guan)頂(ding)距一般混凝(ning)土地表面(mian)(mian)(mian)不應小(xiao)(xiao)于0.3m；通(tong)過(guo)機(ji)械車輛的通(tong)道(dao)下不小(xiao)(xiao)于0.75m或(huo)采用套(tao)管(guan)保護）。從鐵路(lu)下面(mian)(mian)(mian)穿(chuan)越(yue)的管(guan)道(dao)應設套(tao)管(guan)，套(tao)管(guan)頂(ding)至鐵軌底的距離不應小(xiao)(xiao)于1.2m。
⑤. 管道(dao)與(yu)電(dian)纜間交叉凈(jing)距不應小于0.5m。電(dian)纜宜(yi)敷設在熱管道(dao)下(xia)面，腐蝕性流體管道(dao)上面。
⑥. B類流體（按GB50316）、氧氣和熱力管道與其他管道的(de)交(jiao)叉(cha)凈距不(bu)應(ying)小于(yu)0.25m；C類及(ji)D類流體管道間(jian)的(de)交(jiao)叉(cha)凈距不(bu)宜小于(yu)0.15m。
⑦. 管道埋深應(ying)在冰凍線以下。當(dang)無法實現時，應(ying)有(you)可靠的防(fang)凍保護措施。
⑧. 設(she)有補償器、閥門(men)及其(qi)他(ta)需維(wei)修(xiu)的管道組成(cheng)件，應將其(qi)布置(zhi)在符(fu)合(he)安全要(yao)求(qiu)的井室(shi)中，井內應有寬度大于(yu)或(huo)等于(yu)0.5m的維(wei)修(xiu)空間。
⑨. 有加熱(re)保護(hu)的（如伴熱(re)）管道(dao)不應直(zhi)接(jie)埋地，可(ke)設在管溝內。
⑩. 挖(wa)土共溝敷設管道(dao)的要求應(ying)符合(he)現行國家標準(zhun)GB50187《工業(ye)企業(ye)總平面設計(ji)規范》的規定。
?. 帶(dai)有(you)隔(ge)熱(re)層及外(wai)護套的(de)(de)埋(mai)(mai)地管道，布置時應有(you)足夠柔性(xing)，并在外(wai)套內有(you)內管熱(re)脹的(de)(de)余地。無補償直埋(mai)(mai)方法，可用于(yu)溫(wen)度(du)小于(yu)或等于(yu)120℃的(de)(de)D類流體的(de)(de)管道，并應按國家現行(xing)直埋(mai)(mai)供熱(re)管道標準(zhun)的(de)(de)規定進行(xing)設計與(yu)施工(gong)。
四、大型管溝內(nei)管道布置
1. 管溝內(nei)管道布置必須符合(he)的條(tiao)件(jian)
①. 輸(shu)送介(jie)質無腐(fu)蝕(shi)、無毒以及非易燃易爆管(guan)道。
②. 不(bu)宜埋地(di)、又(you)不(bu)宜架空布置的管道(dao)。
③. 正常地下水位低于溝底(di)。
④. 防(fang)止重組分氣體及有害氣體在溝(gou)內聚(ju)集，必要時在溝(gou)內填砂(sha)。
2. 管溝(gou)的設計
①. 管(guan)(guan)溝(gou)坡(po)度：各(ge)種管(guan)(guan)溝(gou)溝(gou)底應有不(bu)小于(yu)0.002的縱(zong)向坡(po)度，管(guan)(guan)溝(gou)截面(mian)底部應有0.05的坡(po)度。管(guan)(guan)溝(gou)最低處應設下水箅子(zi)和集水坑，以便將管(guan)(guan)道偶然泄漏或溝(gou)壁滲水排除。
②. 管溝(gou)溝(gou)蓋板應做(zuo)(zuo)成0.02的橫向雙落(luo)水(shui)坡(po)度，當溝(gou)寬小于1.0m時可做(zuo)(zuo)成單(dan)坡(po)，以(yi)便地面(mian)滲水(shui)排至溝(gou)外。
③. 管(guan)溝(gou)埋深：蓋板(ban)至設計地面(mian)的覆土深不(bu)小于(yu)0.3m，車行道路不(bu)小于(yu)0.5m。
④. 若管(guan)溝(gou)(gou)低于地下水位時，管(guan)溝(gou)(gou)應采取全(quan)防水結構。
⑤. 檢查井(jing)的設(she)置(zhi)場合：對裝有閥(fa)門或需要經常(chang)檢修的管件；直(zhi)線部分相隔(ge)100～150m（最大(da)不超過200m）；管溝(gou)縱向坡度最低點處(chu)。
⑥. 管溝(gou)內(nei)考慮(lv)自然通風(feng)(feng)，必要時(shi)通行管溝(gou)采用臨時(shi)機械通風(feng)(feng)。
3. 管溝中(zhong)管道閥門設置
①. 管溝中(zhong)管道排列(lie)要便于安(an)裝(zhuang)維修。

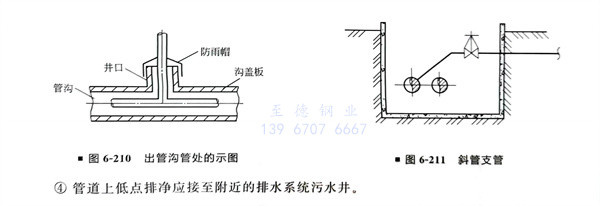

②. 管(guan)溝(gou)中管(guan)道穿出溝(gou)蓋(gai)板與地(di)上(shang)管(guan)道相接，需加垂(chui)直方向套(tao)管(guan)或搗(dao)制(zhi)豎井至地(di)面(mian)上(shang)0.5m，蓋(gai)板處需密封，頂部需加防雨帽（圖6-210）。
③. 檢查(cha)井的人(ren)孔(kong)應布(bu)置在井的邊(bian)緣四角位置。閥門宜立裝、手輪(lun)朝上(shang)。管道布(bu)置應緊湊，如支管以45°與(yu)主管相接，閥門設在水平(ping)管上(shang)（圖6-211）。
④. 管道上低點排(pai)凈應接至附(fu)近的排(pai)水系統污水井。
五、GB50316《工業金(jin)屬管道(dao)設計(ji)規(gui)范》對溝內(nei)管道(dao)設計(ji)的要求
①. 可通行管溝的管道布置應符合以下(xia)規定。
a. 在無(wu)可靠的(de)(de)通風條件及無(wu)安全措施時，不得在通行管溝內布置窒(zhi)息性及B類流(liu)體的(de)(de)管道。
b. 溝內過道凈(jing)寬不(bu)宜(yi)小(xiao)于(yu)0.7m，凈(jing)高不(bu)宜(yi)小(xiao)于(yu)1.8m。
c. 對于長的管溝應設安(an)全入口，每(mei)隔100m應設有人孔及直(zhi)梯，必要時設安(an)裝孔。
②. 不可通行管溝的管道布置應(ying)符合(he)下列(lie)規定。
a. 當(dang)溝(gou)內布置經常(chang)操(cao)作的閥(fa)(fa)門時(shi)，閥(fa)(fa)門應布置在不影響通行(xing)的地(di)方，必要時(shi)可增設閥(fa)(fa)門伸(shen)長桿，將手輪引(yin)伸(shen)至(zhi)靠近(jin)活動溝(gou)蓋(gai)背面的高度處。
b. B類流體(ti)（按GB50316）的(de)管道(dao)不(bu)宜設在(zai)密閉的(de)溝內(nei)。在(zai)明溝中不(bu)宜敷設密度比(bi)環境空氣(qi)大(da)的(de)B類氣(qi)體(ti)管道(dao)。當不(bu)可避免時(shi)，應在(zai)溝內(nei)填滿細砂(sha)，并應定(ding)期檢查管道(dao)使用情況。
六、室(shi)外地下管(guan)道(dao)與鐵路道(dao)路及建筑物間的距(ju)離

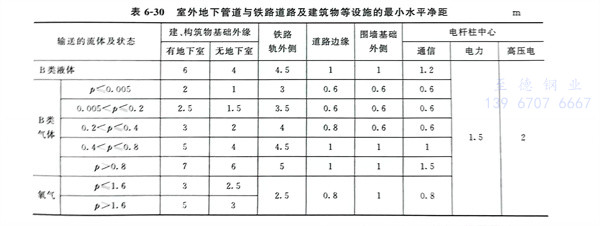

室外地下管道(dao)與鐵路道(dao)路及建筑物等設施的最小水(shui)平凈距見表6-30。
七(qi)、地下管(guan)道布置設(she)計工程(cheng)實例

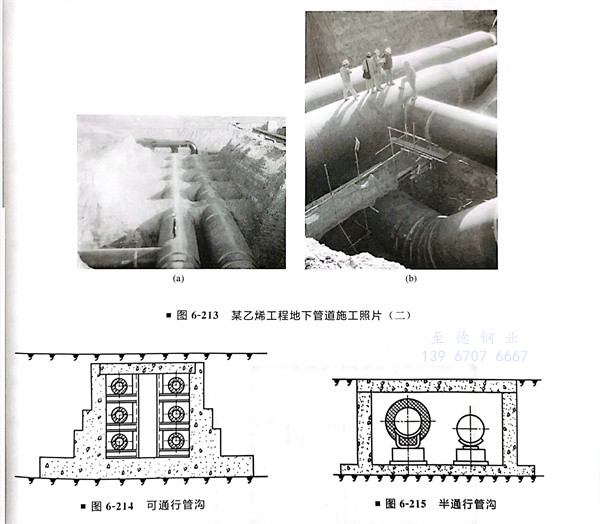

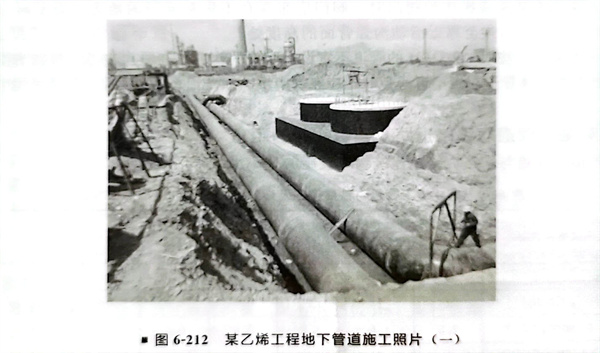

某乙烯(xi)工程地下(xia)管道施工照(zhao)片（圖6-212、圖6-213）
管溝(gou)中敷(fu)(fu)(fu)設(she)(she)管道，當管道不(bu)宜于(yu)埋地(di)或沿地(di)面敷(fu)(fu)(fu)設(she)(she)，又(you)不(bu)可(ke)能架空敷(fu)(fu)(fu)設(she)(she)時(shi)，可(ke)敷(fu)(fu)(fu)設(she)(she)在管溝(gou)中。管溝(gou)的(de)形式一般(ban)有如下三種：可(ke)通行(xing)(xing)管溝(gou)（圖(tu)6-214）、半通行(xing)(xing)管溝(gou)（圖(tu)6-215）、不(bu)通行(xing)(xing)管溝(gou)。
半通行管溝(gou)的凈高一般(ban)小(xiao)于(yu)1.6m，通道寬度一般(ban)采用0.6m左右(you)。如果采用橫貫管溝(gou)斷面的支架時，其下面的凈高應不小(xiao)于(yu)1m。
不通行管(guan)溝(gou)(gou)容(rong)積(ji)小，最小高度為0.45m，管(guan)子外表距(ju)(ju)溝(gou)(gou)底、溝(gou)(gou)頂和(he)側墻(qiang)的凈距(ju)(ju)及(ji)相鄰兩根管(guan)道凈距(ju)(ju)不應小于0.15m；管(guan)道只(zhi)能布置成單層，不能雙層或多層布置，以便安裝及(ji)檢修。
在(zai)管(guan)溝中(zhong)敷設(she)管(guan)道時，如同一地(di)溝內有(you)幾層(ceng)管(guan)道，敷設(she)應從最下面一層(ceng)開始，最好在(zai)下層(ceng)的管(guan)道安裝、試壓、保溫等全部完成后，再進行上層(ceng)管(guan)道的安裝。
用(yong)管(guan)溝敷(fu)設管(guan)道(dao)的優點是：管(guan)道(dao)隱蔽(bi)，不占用(yong)空間位置(zhi)；檢(jian)修方(fang)便（與埋地(di)敷(fu)設比較）；距離(li)短，節省材料。缺點是：管(guan)溝修建費用(yong)較高，投資較大；管(guan)道(dao)安裝、檢(jian)修不如(ru)架(jia)空敷(fu)設方(fang)便；一般(ban)不適宜于敷(fu)設輸(shu)送有腐蝕(shi)性及有爆炸性危險(xian)介(jie)質的管(guan)道(dao)。
