1. 伴管設(she)計一般要求
①. 蒸汽伴(ban)熱和(he)熱水伴(ban)熱伴(ban)管尺寸通常(chang)為DN15，必(bi)要時用DN20。
②. 每根被伴(ban)熱管道所需伴(ban)管根數由工(gong)程設計規定，根據HG/T 20549，一般要求見表6-31。此伴(ban)管根數與(yu)SH／T3040等規范不(bu)同。

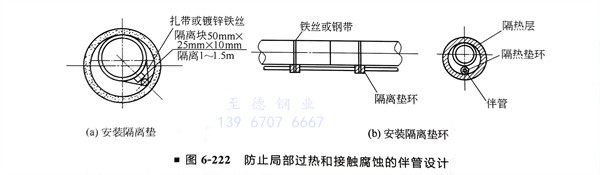

③. 對于輸送酸(suan)、堿、胺、酚溶液等(deng)管道可能因局部過熱而產生(sheng)腐蝕時，應在伴管與(yu)被(bei)加熱的管道之間(jian)加墊石(shi)棉墊（圖(tu)6-222）。當被(bei)加熱的設(she)備或(huo)管道的材料為不銹鋼而伴管為碳(tan)鋼時，也應加墊石(shi)棉板，不使其直接接觸。
為防止被伴設施過熱，對于非(fei)金(jin)屬閥座的閥、堿管(guan)、胺管(guan)伴管(guan)應(ying)根(gen)據伴管(guan)管(guan)徑(jing)按間距1～1.5m安(an)裝(zhuang)隔離(li)墊，隔離(li)墊的大小一般為50mm×25mm×10mn
2. 伴管布置要求
①. 伴(ban)管的伴(ban)前(qian)及(ji)伴(ban)后段盡量多(duo)根成排布置，以方便保溫及(ji)支架設置。
②. 蒸(zheng)汽(qi)伴管(guan)(guan)應在(zai)管(guan)(guan)道需要伴熱部位的(de)最高點(dian)(dian)開始(shi)引入，至最低(di)點(dian)(dian)離開，盡(jin)可能使(shi)冷凝水自流到收集(ji)站，避免袋(dai)(dai)形(xing)彎(wan)或(huo)減小袋(dai)(dai)形(xing)彎(wan)上行(xing)的(de)總高度。
③. 被伴(ban)(ban)熱管(guan)道上需經(jing)常拆卸維修的部位，其蒸汽或熱水伴(ban)(ban)管(guan)應裝(zhuang)活接頭或法蘭連接，如控制閥、安全閥、轉子流量計等，伴(ban)(ban)熱管(guan)道的分支采用三(san)通連接。
④. 伴管(guan)的熱(re)補償方法(fa)如下：
a. 利用伴管(guan)越過被伴熱(re)管(guan)道上的(de)法(fa)蘭、閥門等所形成(cheng)的(de)彎管(guan)作(zuo)為熱(re)補償。

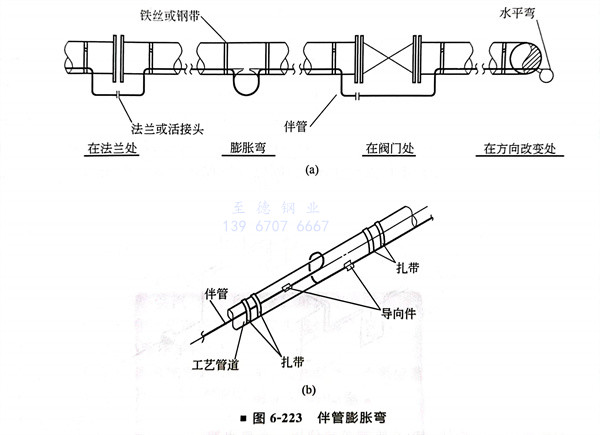

b. 管道(dao)伴熱時(shi)，可以將(jiang)伴管的中點固定在被伴熱管道(dao)上(shang)。也可以將(jiang)伴管統一考慮，設(she)置一個膨脹環(huan)或設(she)置II形補償(chang)彎管，使其自然補償(chang)。如(ru)圖6-223所示。
c. 對(dui)蒸(zheng)汽伴熱間隔約24m，對(dui)熱水伴熱間隔約30m應(ying)(ying)設膨脹(zhang)彎，閥(fa)門(men)和法蘭處的回彎應(ying)(ying)作為膨脹(zhang)彎對(dui)待。如(ru)圖6-223所示。
d. 伴管(guan)加熱應合(he)理設置固定支架及導(dao)向支架。
e. 伴管的高(gao)低(di)點(dian)可不設高(gao)點(dian)排氣(qi)與(yu)低(di)點(dian)排液(ye)。

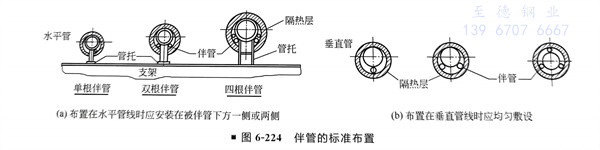

f. 伴管的標準(zhun)布(bu)置通常有兩種方式，如圖6-224所(suo)示。
g. 每根(gen)蒸(zheng)汽(qi)／熱水(shui)(shui)(shui)伴管(guan)應有其獨立的供汽(qi)／供水(shui)(shui)(shui)閥和(he)冷凝液疏水(shui)(shui)(shui)閥，不(bu)宜(yi)與(yu)其他伴管(guan)合(he)并疏水(shui)(shui)(shui)。通過(guo)疏水(shui)(shui)(shui)閥后的不(bu)回收凝結水(shui)(shui)(shui)宜(yi)集中排放。
h. 附(fu)屬于管道(dao)的(de)(de)在線儀(yi)表，如壓力計等(deng)通(tong)常應與被伴(ban)熱的(de)(de)管道(dao)一(yi)起伴(ban)熱。
i. 所有伴管(guan)（包(bao)括伴熱供汽、供水(shui)(shui)和(he)回水(shui)(shui)的伴管(guan)）彎管(guan)不能被壓扁，防止(zhi)影(ying)響伴熱效果。
j. 應(ying)用鋼(gang)帶或鋼(gang)絲(si)在間隔約1～1.5m固定伴(ban)管(guan)（根(gen)據伴(ban)管(guan)管(guan)徑大小(xiao)）；但這(zhe)種間隔在彎(wan)頭處(chu)應(ying)適當(dang)縮小(xiao)距離，因為在這(zhe)些(xie)地方伴(ban)管(guan)與管(guan)子的接(jie)觸不(bu)緊(jin)。
3. 蒸汽伴(ban)管特殊要(yao)求
①. 每根伴(ban)管(guan)(guan)的(de)最大有效(xiao)長度（指伴(ban)管(guan)(guan)與(yu)被伴(ban)熱設(she)備或管(guan)(guan)道(dao)相接觸(chu)的(de)部分，包括盤繞的(de)長度在(zai)內），按所(suo)用(yong)蒸(zheng)汽(qi)的(de)壓力而定(ding)。伴(ban)管(guan)(guan)有效(xiao)長度與(yu)蒸(zheng)汽(qi)壓力的(de)關系見表6-32（按HG／T20549的(de)規(gui)定(ding)，注意數據(ju)與(yu)SH/T3040的(de)不同(tong)，應根據(ju)項目實際情況選用(yong)）。

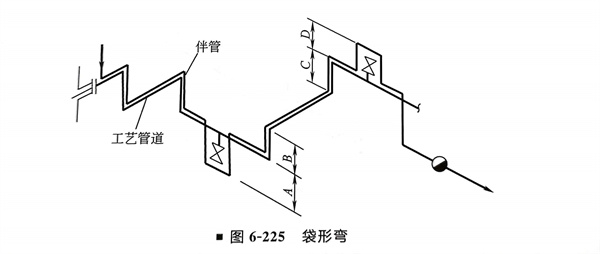

②. 袋形(xing)彎上(shang)升段(duan)的(de)(de)總(zong)高度(du)（A＋B＋C＋D）（圖6-225），對于每(mei)個0.1MPa壓差（供氣壓力與疏水閥后背壓之間的(de)(de)差）不得(de)大于4m，否則應分段(duan)加熱，或按照項目的(de)(de)工程規定。
③. 一般情(qing)況下，每根伴(ban)管應在終端(duan)單獨使用一個疏水器。
④. 冷凝水應采取(qu)必(bi)要的排(pai)放措(cuo)施，不宜(yi)直接排(pai)入明溝、漏(lou)斗或排(pai)放至(zhi)地面上。
4. 熱水伴管特殊要求(qiu)
①. 伴后熱水(shui)應回收(shou)。
②. 當(dang)熱(re)水供水壓力不(bu)低(di)于0.2MPa（表壓），溫度(du)不(bu)低(di)于70℃時，熱(re)水伴管(guan)的最大有效伴熱(re)長度(du)不(bu)應超過40m（按HG／T 20549）。
③. 伴(ban)(ban)(ban)管(guan)(guan)繞過閥門或法蘭(lan)時，伴(ban)(ban)(ban)管(guan)(guan)最大的有效長度進行(xing)相(xiang)應的縮短，每(mei)一(yi)處可按3m直管(guan)(guan)考慮，伴(ban)(ban)(ban)管(guan)(guan)每(mei)拐一(yi)個90°彎按1m考慮。
④. 對熱(re)(re)水伴(ban)熱(re)(re)時，伴(ban)管的(de)袋形(xing)高度(du)沒有(you)限制，宜從被伴(ban)熱(re)(re)的(de)管道的(de)最低點開始伴(ban)至(zhi)最高點，然后返回至(zhi)熱(re)(re)水系統。每根熱(re)(re)水導管的(de)高點宜設放空口。
⑤. 當水(shui)質較差(cha)或結垢(gou)嚴重時，一般(ban)宜在熱水(shui)伴管的供水(shui)和回水(shui)管道上靠(kao)近其切斷閥設清洗口。
5. 導熱(re)油(you)伴管特殊要求
①. 導熱油(you)不得隨(sui)地排放，應(ying)送至回油(you)總管。
②. 當導熱(re)油(you)供油(you)壓力低于0.15MPa（表壓），溫度(du)不(bu)低于200℃時，導熱(re)油(you)伴管的最大有效(xiao)伴熱(re)長度(du)不(bu)應超過60m（按HG／T 20549）。
