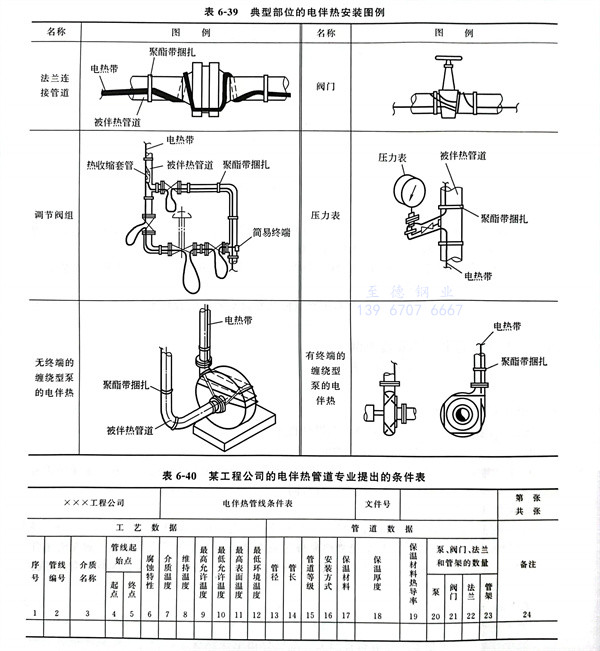

典型(xing)部位的電(dian)伴(ban)熱(re)安裝圖例見表(biao)6-39。

某工(gong)程公司的電伴熱(re)設計程序

 1. 電伴熱在管道布置圖上(shang)注明的方式

   在(zai)進(jin)行電伴(ban)熱(re)系統的(de)設計時(shi)，壓(ya)力(li)管道(dao)專業在(zai)管道(dao)布置圖上一般用管線(xian)號末端(duan)伴(ban)熱(re)代(dai)號ET（按PID圖規定）注明(ming)的(de)方(fang)式(shi)表(biao)(biao)示(shi)。有時(shi)同時(shi)也沿管線(xian)添加(jia)虛線(xian)表(biao)(biao)示(shi)。

 2. 電伴熱系(xi)統(tong)設計(ji)工作(zuo)程序(xu)

   填(tian)寫電伴熱管(guan)線條件表（填(tian)寫順(shun)序：工藝專(zhuan)(zhuan)業→管(guan)道(dao)專(zhuan)(zhuan)業→電氣專(zhuan)(zhuan)業）。

   電(dian)(dian)伴(ban)熱(re)(re)條件(jian)：管(guan)道專業所提的電(dian)(dian)伴(ban)熱(re)(re)條件(jian)，通常是填寫電(dian)(dian)伴(ban)熱(re)(re)管(guan)線條件(jian)表和(he)提供有電(dian)(dian)伴(ban)熱(re)(re)管(guan)線的管(guan)道布置圖和(he)軸測圖，以協助(zhu)電(dian)(dian)氣專業人員進(jin)行電(dian)(dian)伴(ban)熱(re)(re)設計工作。電(dian)(dian)伴(ban)熱(re)(re)管(guan)線條件(jian)表由工藝(yi)、管(guan)道專業共同完成(cheng)。

 表中(zhong)的內(nei)容包括以下幾項。

   ①. 電(dian)伴熱管線號。

   ②. 電(dian)伴(ban)熱管線的位置(zhi)(zhi)。管道(dao)(dao)(dao)(dao)布置(zhi)(zhi)圖(tu)上一般(ban)已標(biao)出電(dian)伴(ban)熱管線，管道(dao)(dao)(dao)(dao)專(zhuan)業(ye)只需把管道(dao)(dao)(dao)(dao)布置(zhi)(zhi)圖(tu)提供給(gei)電(dian)氣(qi)專(zhuan)業(ye)即可。當管道(dao)(dao)(dao)(dao)布置(zhi)(zhi)比較復雜，如果需要，管道(dao)(dao)(dao)(dao)專(zhuan)業(ye)應協助(zhu)電(dian)氣(qi)專(zhuan)業(ye)在(zai)管道(dao)(dao)(dao)(dao)布置(zhi)(zhi)圖(tu)上找出相應的管線。

   ③. 電(dian)伴(ban)熱(re)的設計(ji)（包括材(cai)料統(tong)計(ji)）由電(dian)氣專業(ye)完成。為了統(tong)計(ji)的準確(que)，管(guan)道專業(ye)還應提供需要電(dian)伴(ban)熱(re)管(guan)線(xian)的軸測(ce)圖。

   ④. 提(ti)供管道(dao)保(bao)溫工(gong)程規定(ding)。

 電伴熱(re)管(guan)線條件(jian)表(biao)舉例見表(biao) 6-40
