一(yi)、靜電接地的概念

  靜(jing)(jing)電(dian)(dian)是(shi)指工業靜(jing)(jing)電(dian)(dian)，即(ji)生(sheng)產(chan)、儲運過(guo)程中在物料、裝置、人體、器材和構筑物上產(chan)生(sheng)和積累起(qi)來的靜(jing)(jing)電(dian)(dian)，雷(lei)電(dian)(dian)不(bu)屬于工業靜(jing)(jing)電(dian)(dian)范疇(chou)。

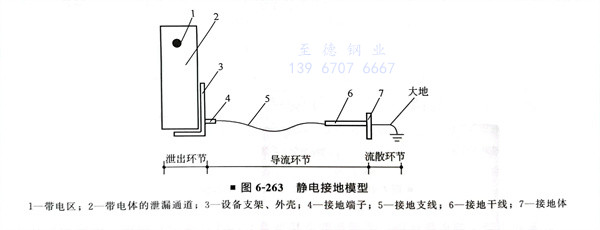

  靜電(dian)接地系(xi)統可用一(yi)個(ge)簡單(dan)的模型來說明，如圖6-263所示。

二、管廊(lang)的靜電接地(di)

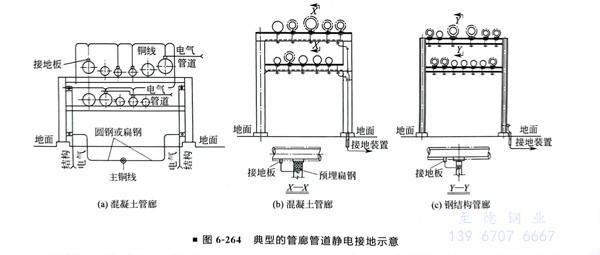

  ①. 管(guan)(guan)廊(lang)(lang)上(shang)的(de)(de)管(guan)(guan)道靜(jing)電(dian)接(jie)地是(shi)通(tong)過(guo)接(jie)在(zai)管(guan)(guan)道上(shang)的(de)(de)接(jie)地銅線接(jie)至管(guan)(guan)廊(lang)(lang)柱或梁上(shang)的(de)(de)接(jie)地端子，再接(jie)至接(jie)地干線來完成的(de)(de)，為達到迅(xun)速導走靜(jing)電(dian)的(de)(de)目的(de)(de)，管(guan)(guan)廊(lang)(lang)上(shang)凡需靜(jing)電(dian)接(jie)地的(de)(de)管(guan)(guan)子都應直(zhi)接(jie)在(zai)管(guan)(guan)子上(shang)焊(han)接(jie)線板（圖6-264）。

  ②. 管廊上管道靜電(dian)接(jie)地(di)(di)點，必須與靜電(dian)接(jie)地(di)(di)總線（或接(jie)地(di)(di)極）相連(lian)，因此相應在此位置(zhi)上的柱或梁要設接(jie)地(di)(di)端子(zi)，需靜電(dian)接(jie)地(di)(di)的管道要加(jia)焊接(jie)地(di)(di)板。

三、工藝裝置內的靜電接(jie)地

 ①. 工藝裝(zhuang)置內管(guan)(guan)道(dao)的(de)(de)(de)靜電(dian)(dian)(dian)接地(di)主要通(tong)過設(she)(she)備的(de)(de)(de)靜電(dian)(dian)(dian)接地(di)來實(shi)現(xian)，設(she)(she)備的(de)(de)(de)靜電(dian)(dian)(dian)接地(di)板由設(she)(she)備專(zhuan)業(ye)設(she)(she)計。管(guan)(guan)道(dao)專(zhuan)業(ye)在管(guan)(guan)口方位(wei)圖上表示(shi)，并(bing)向電(dian)(dian)(dian)氣(qi)專(zhuan)業(ye)提供(gong)設(she)(she)備布(bu)置圖。

 ②. 廠內管線進入工藝(yi)裝置或建(jian)筑物按防雷(lei)設(she)計要求(qiu)均有(you)接(jie)地(di)，已(yi)滿足靜電接(jie)地(di)要求(qiu)。

   a. 廠內管線帶(dai)的靜(jing)電(dian)接(jie)地(di)(di)一(yi)般(ban)要單獨設計，要引起(qi)重視以免漏(lou)項。管線接(jie)地(di)(di)點(dian)大致在三(san)個(ge)地(di)(di)方(fang)(fang)要注(zhu)意：接(jie)入泵過濾(lv)器(qi)、緩沖器(qi)等設備處(chu)(chu)是靜(jing)電(dian)量的變化所在，也(ye)是接(jie)地(di)(di)方(fang)(fang)便(bian)處(chu)(chu)；管線的分岔處(chu)(chu)一(yi)般(ban)考慮為接(jie)地(di)(di)點(dian)；平行的管線直管段(duan)一(yi)般(ban)80～100m的間(jian)隔(ge)處(chu)(chu)支(zhi)架上(shang)設有(you)管線支(zhi)座，也(ye)是方(fang)(fang)便(bian)的接(jie)地(di)(di)點(dian)。

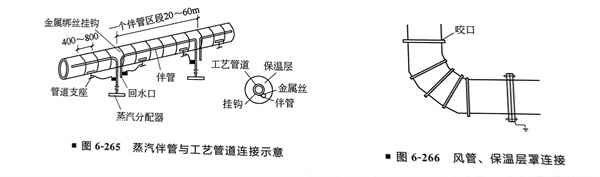

   b. 當(dang)有蒸(zheng)汽伴管時，與其工(gong)藝管道的連接可參(can)見圖6-265。

   c. 常規(gui)的(de)做(zuo)法參見圖6-266。

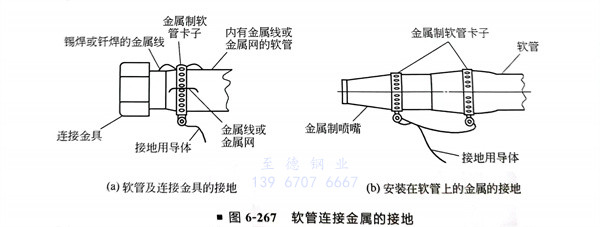

   d. 強調非導體管段上(shang)的(de)(de)金(jin)屬(shu)件必須(xu)接地，尤(you)其中間的(de)(de)金(jin)屬(shu)接頭不要(yao)遺(yi)忘，以(yi)防(fang)造成靜(jing)電積聚。對軟管上(shang)金(jin)屬(shu)的(de)(de)接地參(can)見圖6-267。

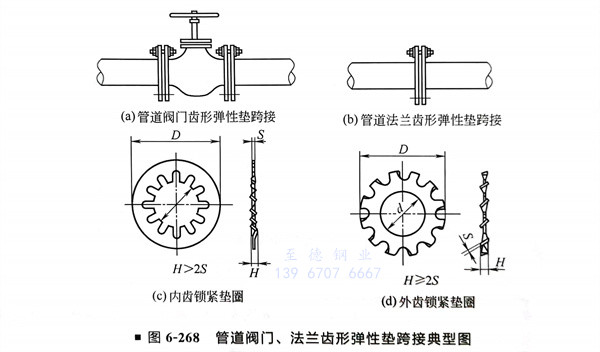

 ③. 管道通過法(fa)(fa)(fa)蘭連接(jie)、焊接(jie)和螺(luo)紋連接(jie)等方式與設備相連，對于法(fa)(fa)(fa)蘭連接(jie)，一般情況下是(shi)法(fa)(fa)(fa)蘭通過螺(luo)栓、螺(luo)母的(de)連接(jie)可(ke)將靜電導(dao)走(zou)，并不需要(yao)另外進行法(fa)(fa)(fa)蘭跨接(jie)線設計。在螺(luo)栓連接(jie)處(chu)，如果(guo)導(dao)電效果(guo)不良時(shi)，可(ke)在法(fa)(fa)(fa)蘭螺(luo)栓上增(zeng)設金屬齒形墊的(de)方法(fa)(fa)(fa)加以解決（圖6-268）。

 ④. 當工藝(yi)物料有特殊要求(qiu)或(huo)法(fa)蘭(lan)連接的管(guan)(guan)道系統(tong)為(wei)絕(jue)緣狀態，法(fa)蘭(lan)的跨(kua)(kua)接線就要進行設計，以(yi)確保靜電(dian)能迅速通(tong)過(guo)法(fa)蘭(lan)跨(kua)(kua)接線傳導至設備接地(di)板導走。對于管(guan)(guan)道與設備管(guan)(guan)口相連處的法(fa)蘭(lan)跨(kua)(kua)接，由于其管(guan)(guan)口一般(ban)沒有接地(di)板，管(guan)(guan)口端(duan)跨(kua)(kua)接線纏在螺栓(shuan)上用(yong)(yong)螺母壓(ya)緊(jin)，必(bi)要時加用(yong)(yong)金屬齒(chi)形(xing)墊。

 ⑤. 有的(de)工程(cheng)公(gong)司，管道法蘭跨接線設計管道專業僅(jin)出設計說明，發標準圖和統(tong)計接地板和跨接線材料。

四、法蘭(lan)跨接線設(she)計(ji)

法蘭跨接線連(lian)接方式(shi)(shi)很多，本節只推薦其中(zhong)兩(liang)種常規跨接方式(shi)(shi)和(he)一種特殊跨接方式(shi)(shi)。

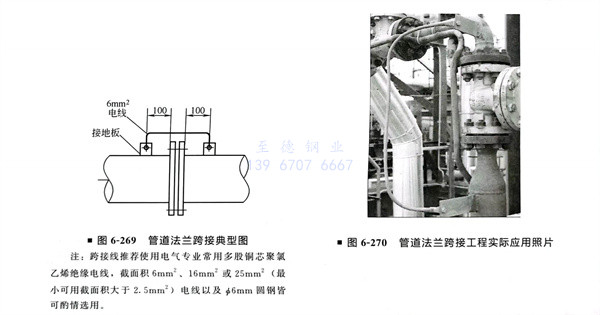

①. 法蘭跨接方式如圖6-269、圖6-270所示(shi)。

  注：跨接線(xian)(xian)推薦使用電氣專(zhuan)業(ye)常用多股銅(tong)芯聚(ju)氯乙烯絕緣電線(xian)(xian)，截(jie)面積(ji)6m㎡16m㎡或25m㎡（最小可用截(jie)面積(ji)大于(yu)2.5m㎡）電線(xian)(xian)以及(ji)Φ6mm圓鋼皆(jie)可酌情選用。

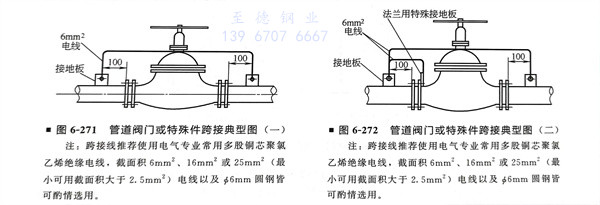

 ②. 閥門(men)或特(te)殊件跨接如(ru)圖6-271所(suo)示。

 ③. 當業主有特(te)殊(shu)要求時或(huo)工藝特(te)別強調的狀(zhuang)況下，可(ke)以考慮另(ling)一種跨(kua)接方式，即特(te)殊(shu)物料的閥門或(huo)特(te)殊(shu)件跨(kua)接，如圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨接(jie)線推薦使(shi)用(yong)電氣專業常用(yong)多股銅芯聚氯乙烯(xi)絕(jue)緣電線，截(jie)面積6m16m㎡或25m㎡（最小可用(yong)截(jie)面積大于(yu)2.5m㎡）電線以及6mm 圓鋼皆可酌情選用(yong)。
