磁(ci)化是進(jin)行漏磁(ci)檢(jian)測的第一(yi)步(bu)。在不(bu)銹(xiu)鋼(gang)管(guan)漏磁(ci)檢(jian)測中一(yi)般采用直流(liu)磁(ci)化，磁(ci)化場的方向(xiang)和強度不(bu)隨時間變化。鋼(gang)管(guan)被磁(ci)化后，91香蕉視頻app:不銹鋼管中阻隔磁(ci)(ci)力線的(de)(de)缺(que)陷(xian)將(jiang)產生漏磁(ci)(ci)場(chang)。漏磁(ci)(ci)場(chang)的(de)(de)大小與鋼管(guan)的(de)(de)磁(ci)(ci)化(hua)狀態(tai)呈非線性(xing)相關，同(tong)時與缺(que)陷(xian)的(de)(de)形(xing)態(tai)對(dui)應。磁(ci)(ci)化(hua)狀態(tai)主(zhu)要(yao)指磁(ci)(ci)化(hua)場(chang)的(de)(de)方(fang)向與強度等。由(you)于磁(ci)(ci)場(chang)的(de)(de)矢量(liang)特性(xing)，在不銹(xiu)鋼(gang)(gang)管的(de)磁化(hua)方(fang)法(fa)和磁化(hua)器的(de)設計中，特別(bie)需(xu)要關注的(de)是磁化(hua)場(chang)的(de)相對(dui)方(fang)向，包括(kuo)磁化(hua)場(chang)與(yu)鋼(gang)(gang)管軸線的(de)夾角、磁化(hua)場(chang)與(yu)鋼(gang)(gang)管表面法(fa)向的(de)夾角、磁化(hua)場(chang)與(yu)裂紋走向的(de)夾角等。此外，不銹鋼(gang)管(guan)經(jing)漏(lou)磁檢測后需(xu)要進行(xing)退磁處理，消(xiao)除(chu)剩磁對后續加工、運輸和(he)使用的影響。

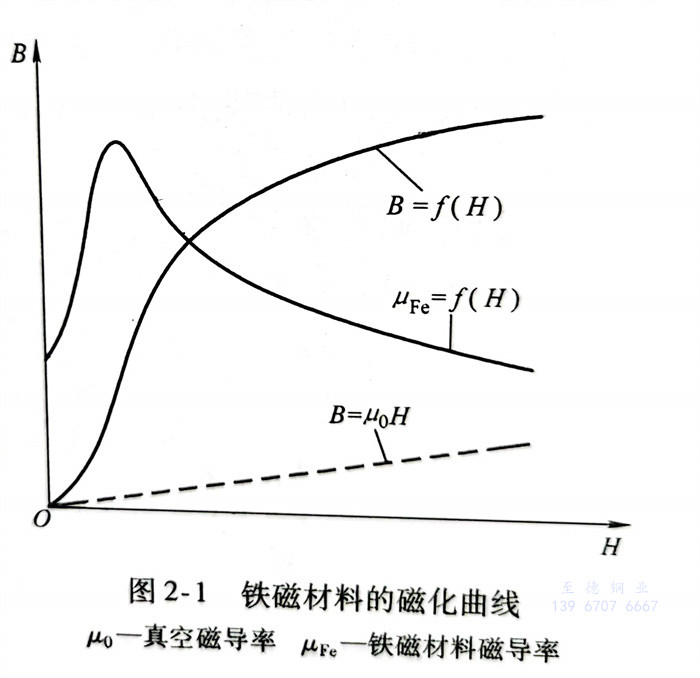

  如(ru)圖2-1所示，將(jiang)一(yi)個對外界(jie)完(wan)全沒有磁(ci)(ci)(ci)性的鋼鐵試件(jian)放在磁(ci)(ci)(ci)場中(zhong)(zhong)，它將(jiang)受到(dao)磁(ci)(ci)(ci)化。如(ru)果(guo)磁(ci)(ci)(ci)場強(qiang)度H從0開(kai)始(shi)逐漸(jian)增(zeng)加，則試件(jian)中(zhong)(zhong)的磁(ci)(ci)(ci)感(gan)(gan)應(ying)強(qiang)度B也(ye)將(jiang)逐漸(jian)增(zeng)加至飽和。這(zhe)種反映磁(ci)(ci)(ci)材料(liao)磁(ci)(ci)(ci)感(gan)(gan)應(ying)強(qiang)度B與磁(ci)(ci)(ci)場強(qiang)度H變化規律的曲線(xian)(xian)B＝f（H），稱為材料(liao)的磁(ci)(ci)(ci)化曲線(xian)(xian)。

  從(cong)圖(tu)2-1中(zhong)可以看(kan)出，當把(ba)鐵(tie)磁(ci)(ci)(ci)(ci)(ci)材(cai)料(liao)(liao)置于外加(jia)磁(ci)(ci)(ci)(ci)(ci)場中(zhong)時(shi)(shi)，其(qi)磁(ci)(ci)(ci)(ci)(ci)感應強度B將明顯地(di)增(zeng)大，產(chan)生比原(yuan)來磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)場大得多（10～105倍）的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)場。B與H之(zhi)間存在(zai)著非線(xian)(xian)性(xing)關(guan)系(xi)。當H逐漸增(zeng)大時(shi)(shi)，B也增(zeng)加(jia)，但上升緩慢(man)，說明此(ci)(ci)時(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)剛開始(shi)中(zhong)擴(kuo)張(zhang)，磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)緩慢(man)，磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)很不充分。當H繼續增(zeng)大時(shi)(shi)，B急驟增(zeng)加(jia)，幾乎呈直線(xian)(xian)上升，此(ci)(ci)時(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)疇(chou)(chou)壁位移加(jia)速(su)，B值上升很快，材(cai)料(liao)(liao)得到(dao)急劇磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)。在(zai)此(ci)(ci)階段，B值的(de)(de)(de)(de)上升不是(shi)平滑的(de)(de)(de)(de)，而是(shi)階梯跳躍式的(de)(de)(de)(de)，并產(chan)生稱之(zhi)為(wei)“巴克豪森效應”的(de)(de)(de)(de)現象。當H進(jin)一步增(zeng)大時(shi)(shi)，B的(de)(de)(de)(de)增(zeng)加(jia)又變得緩慢(man)，產(chan)生了一個(ge)轉(zhuan)(zhuan)折，這時(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)疇(chou)(chou)壁擴(kuo)張(zhang)已近(jin)尾聲，代之(zhi)以磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)磁(ci)(ci)(ci)(ci)(ci)矩的(de)(de)(de)(de)轉(zhuan)(zhuan)動(dong)為(wei)主。之(zhi)后，H值即(ji)使再(zai)增(zeng)加(jia)，B卻幾乎不再(zai)增(zeng)加(jia)，此(ci)(ci)時(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)平行排列的(de)(de)(de)(de)過(guo)程已基本(ben)結(jie)束，鐵(tie)磁(ci)(ci)(ci)(ci)(ci)質的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)過(guo)程基本(ben)結(jie)束，材(cai)料(liao)(liao)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)已經達到(dao)飽和。因此(ci)(ci)，鐵(tie)磁(ci)(ci)(ci)(ci)(ci)材(cai)料(liao)(liao)的(de)(de)(de)(de)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)曲(qu)線(xian)(xian)是(shi)非線(xian)(xian)性(xing)的(de)(de)(de)(de)。

  從圖2-1中(zhong)還可以看出，對于(yu)真空中(zhong)的(de)(de)(de)磁(ci)(ci)感應強度(du)，因磁(ci)(ci)導率(lv)為定(ding)值，真空0r的(de)(de)(de)磁(ci)(ci)化(hua)(hua)曲(qu)線(xian)為一斜率(lv)恒定(ding)的(de)(de)(de)直線(xian)。而對于(yu)鐵磁(ci)(ci)材料(liao)磁(ci)(ci)化(hua)(hua)曲(qu)線(xian)的(de)(de)(de)斜率(lv)，在不同的(de)(de)(de)磁(ci)(ci)化(hua)(hua)階段是變化(hua)(hua)的(de)(de)(de)。當H開始增(zeng)(zeng)加時，超初HFe值增(zeng)(zeng)加，但到(dao)(dao)最大值后就下降。下降到(dao)(dao)一定(ding)程度(du)時，μFe值變化(hua)(hua)趨(qu)緩。

  不銹鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹(xiu)鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
