馬氏體不銹鋼同鐵素體(ti)不(bu)銹(xiu)鋼(gang)和奧氏體不銹鋼的特性不同，馬氏體不銹鋼(gang)管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體(ti)不銹鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

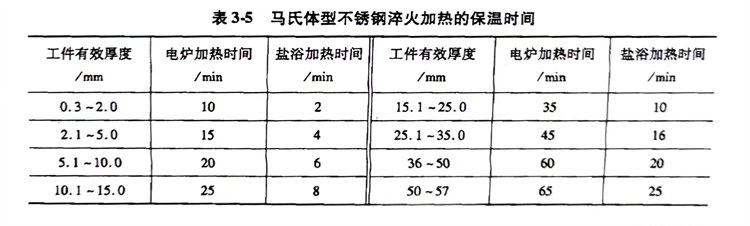

  馬氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼管的淬(cui)(cui)火(huo)加(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)(wen)度(du)對(dui)淬(cui)(cui)火(huo)后鋼的硬(ying)度(du)影(ying)響很大，一(yi)(yi)般來說隨加(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)(wen)度(du)的升(sheng)高(gao)硬(ying)度(du)增加(jia)(jia)(jia)。淬(cui)(cui)火(huo)時(shi)，淬(cui)(cui)火(huo)加(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)(wen)度(du)升(sheng)到臨界(jie)點以上，使(shi)碳化(hua)物(wu)固溶(rong)(rong)到奧(ao)氏(shi)體(ti)(ti)中。在升(sheng)溫(wen)(wen)(wen)使(shi)碳化(hua)物(wu)固溶(rong)(rong)時(shi)，碳擴(kuo)散速(su)度(du)較慢(man)，為得(de)到均勻的奧(ao)氏(shi)體(ti)(ti)組(zu)織，加(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)(wen)度(du)一(yi)(yi)般要比臨界(jie)溫(wen)(wen)(wen)度(du)高(gao)50℃以上，而(er)且還(huan)必須(xu)有一(yi)(yi)定(ding)的保(bao)溫(wen)(wen)(wen)時(shi)間，以便使(shi)碳化(hua)物(wu)充分、均勻地溶(rong)(rong)解。馬氏(shi)體(ti)(ti)不(bu)(bu)銹(xiu)鋼淬(cui)(cui)火(huo)加(jia)(jia)(jia)熱(re)(re)(re)保(bao)溫(wen)(wen)(wen)時(shi)間見表3-5。但是加(jia)(jia)(jia)熱(re)(re)(re)保(bao)溫(wen)(wen)(wen)時(shi)間過(guo)長、加(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)(wen)度(du)過(guo)高(gao)，會(hui)使(shi)馬氏(shi)體(ti)(ti)組(zu)織不(bu)(bu)均勻，殘留奧(ao)氏(shi)體(ti)(ti)組(zu)織增多(duo)。殘留奧(ao)氏(shi)體(ti)(ti)在加(jia)(jia)(jia)工和使(shi)用時(shi)，會(hui)發生馬氏(shi)體(ti)(ti)相變(bian)，從而(er)造(zao)成工件的尺寸(cun)發生變(bian)化(hua)。碳含(han)量越高(gao)，殘留奧(ao)氏(shi)體(ti)(ti)量越多(duo)。

  馬氏(shi)體不銹鋼(gang)管(guan)是熱(re)(re)(re)(re)裂紋敏感性鋼(gang)種，在低(di)溫(wen)時熱(re)(re)(re)(re)導(dao)率(lv)低(di)，快速加熱(re)(re)(re)(re)易產(chan)生裂紋，因此(ci)在淬火加熱(re)(re)(re)(re)大斷面和碳含量高(gao)的材(cai)料時應(ying)(ying)該先(xian)預(yu)(yu)熱(re)(re)(re)(re)，預(yu)(yu)熱(re)(re)(re)(re)溫(wen)度為600～800℃，時間為1～3h，然后再(zai)快速升溫(wen)。因為高(gao)溫(wen)加熱(re)(re)(re)(re)時不銹鋼(gang)熱(re)(re)(re)(re)導(dao)率(lv)變好(hao)，為減少高(gao)溫(wen)加熱(re)(re)(re)(re)氧化也應(ying)(ying)在預(yu)(yu)熱(re)(re)(re)(re)后迅速升溫(wen)。Cr13型不銹鋼(gang)最好(hao)進行兩(liang)次(ci)(ci)預(yu)(yu)熱(re)(re)(re)(re)（第一(yi)次(ci)(ci)為550～670℃，第二次(ci)(ci)為750～800℃）。

  馬氏體不銹鋼管在高溫加(jia)熱(re)時，應(ying)注意防止表面脫碳(tan)，一般應(ying)在帶有(you)保護氣(qi)氛(fen)的電(dian)爐中加(jia)熱(re)，有(you)條(tiao)件(jian)的情況(kuang)下最(zui)好在真(zhen)空(kong)電(dian)爐中加(jia)熱(re)。淬火和(he)回(hui)火后還要進行機(ji)械(xie)加(jia)工的工件(jian)允許(xu)在鹽浴爐中加(jia)熱(re)。

  馬氏體(ti)不銹鋼(gang)管在(zai)高溫(wen)(wen)奧(ao)氏體(ti)化(hua)溫(wen)(wen)度保(bao)溫(wen)(wen)和高溫(wen)(wen)淬火后，因(yin)鋼(gang)內存在(zai)內應力大和脆化(hua)等問題，應及時(shi)進(jin)行回火，以(yi)免產(chan)生裂紋，并可(ke)獲(huo)得實用(yong)的綜合性能。
