為了(le)提(ti)高(gao)(gao)零件的(de)(de)使用壽命，人(ren)們對(dui)其進行(xing)了(le)硼(peng)氮共滲。滲硼(peng)后的(de)(de)零件既(ji)具有(you)(you)滲硼(peng)層的(de)(de)高(gao)(gao)硬(ying)度、高(gao)(gao)耐磨性和高(gao)(gao)耐熱性，同時滲層又具有(you)(you)較小(xiao)的(de)(de)脆性，從而提(ti)高(gao)(gao)了(le)過渡層的(de)(de)強(qiang)(qiang)韌性，而且較單(dan)獨滲硼(peng)層更(geng)深(shen)，具有(you)(you)更(geng)高(gao)(gao)的(de)(de)壓應力和更(geng)高(gao)(gao)的(de)(de)抗斷裂強(qiang)(qiang)度、塑性和韌性。

一(yi)、工藝1

 1. 復合滲(shen)滲(shen)劑

   工(gong)業純高硼鐵、尿素(su)、SiC和氟硼酸(suan)鉀(jia)等。

 2. 設備

   復合滲容器可用碳鋼或不銹(xiu)鋼焊成，可在RJX309型(xing)電(dian)阻爐(lu)和(he) SR-JX813型(xing)高溫電(dian)阻爐(lu)中進行(xing)。

 3. 復合滲工藝

   3Cr2W8V鋼模具的復合滲工藝為：加熱溫度570℃×3h+900℃×5h。。復合滲結束后，升溫1050℃保溫2h，油淬，550～650℃×2h 回火三次。

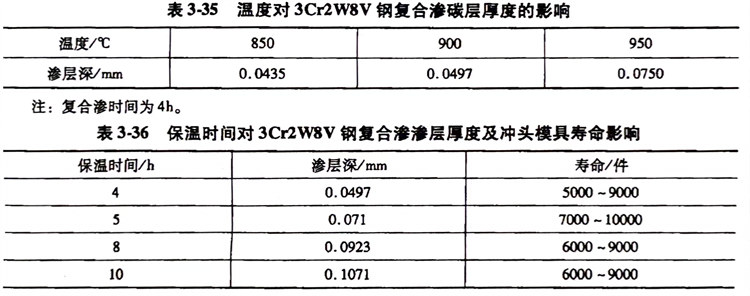

  復合滲溫度(du)和保溫時間對3Cr2W8V鋼滲層(ceng)深度(du)的影(ying)響見(jian)表3-35和表3-36。

  復合滲后的硼化合物的硬度為1400～1800HV0.1，其表層組織主要是Fe₂B相，過渡層是碳的富集區，主要是Fe₃C相；氮的富集區主要是Fe₃N。零件的使用壽命有較大提高。

二、工(gong)藝2

 1. 復合滲滲劑

   （質量分數）5%B₄C+5%KBF₄+1%活性炭+0.5% NH₄Cl+5%(NH₂)₂CO，余為SiC。

 2. 工藝

   將(jiang)工件清洗(xi)干(gan)凈，烘干(gan)，裝入共滲箱內。

   1Cr18Ni9Ti不銹鋼零件經580℃×3h+900℃×8h，爐冷至400℃出爐冷卻。

 3. 結果(guo)

   不銹鋼零件表層顯微硬度1553~1980 HV0.2，共滲層厚度0.05～0.08mm。表層組織為FeB +Fe₂B，次層為Fe₂B+α-Fe，第三層為Fe₂B+α-Fe+y-Fe。

  經硼氮共滲處理的1Cr18Ni9Ti不銹鋼零件的使用壽命(ming)提高1.5～2倍。
