高頻感(gan)應加(jia)熱(re)表(biao)面淬(cui)火(huo)法是將(jiang)工(gong)件(jian)放在由空心銅管繞(rao)制的(de)感(gan)應器中，然后(hou)(hou)(hou)向感(gan)應器通入一定頻率的(de)交(jiao)流(liu)電，以(yi)產生交(jiao)變(bian)磁(ci)場，使(shi)工(gong)件(jian)內(nei)產生頻率相同的(de)感(gan)應電流(liu)，使(shi)工(gong)件(jian)表(biao)面加(jia)熱(re)到淬(cui)火(huo)溫度，而心部溫度仍接近于室(shi)溫，隨后(hou)(hou)(hou)噴冷(leng)卻介(jie)質或把加(jia)熱(re)后(hou)(hou)(hou)的(de)工(gong)件(jian)放入冷(leng)卻介(jie)質中快速冷(leng)卻，就(jiu)能達(da)到工(gong)件(jian)表(biao)面加(jia)熱(re)淬(cui)火(huo)的(de)目的(de)。

  高(gao)頻(pin)感應加熱(re)(re)表(biao)面(mian)(mian)(mian)淬(cui)(cui)火(huo)是我(wo)國機械行(xing)業中較(jiao)普遍應用的(de)表(biao)面(mian)(mian)(mian)淬(cui)(cui)火(huo)方法。高(gao)頻(pin)感應加熱(re)(re)表(biao)面(mian)(mian)(mian)淬(cui)(cui)火(huo)對工件(jian)的(de)原始組織有(you)一定要求，應預(yu)正火(huo)或調質處理，以使工件(jian)基體有(you)較(jiao)好的(de)綜(zong)合力學性(xing)能。高(gao)頻(pin)感應表(biao)面(mian)(mian)(mian)加 熱(re)(re)淬(cui)(cui)火(huo)后的(de)工件(jian)需(xu)進(jin)行(xing)低溫回火(huo)，以降低淬(cui)(cui)火(huo)產生的(de)內應力。

  高(gao)頻(pin)感應加熱(re)表面淬(cui)火是一種先進的(de)熱(re)處理方法，它的(de)特點是加熱(re)速度快、淬(cui)火組織(zhi)細、硬度比普通淬(cui)火高(gao)2～3HRC，耐磨(mo)性(xing)提高(gao)，表面氧化，脫(tuo)碳極微。

  以極大(da)密度的(de)(de)能量(>103W/c㎡)瞬(shun)時(shi)供給被處(chu)(chu)理(li)工件的(de)(de)表(biao)面，使(shi)其(qi)發生相變(bian)硬化(hua)，熔(rong)化(hua)快速凝固和表(biao)面合(he)金化(hua)效果(guo)的(de)(de)熱(re)(re)(re)處(chu)(chu)理(li)稱(cheng)高密度能（也(ye)(ye)稱(cheng)高能密度）加(jia)熱(re)(re)(re)熱(re)(re)(re)處(chu)(chu)理(li)，也(ye)(ye)稱(cheng)沖(chong)(chong)擊熱(re)(re)(re)處(chu)(chu)理(li)法(fa)，沖(chong)(chong)擊熱(re)(re)(re)處(chu)(chu)理(li)也(ye)(ye)可(ke)以靠(kao)高頻(pin)(pin)感應加(jia)熱(re)(re)(re)法(fa)來實(shi)現。高頻(pin)(pin)脈沖(chong)(chong)感應加(jia)熱(re)(re)(re)時(shi)，發生器容量越(yue)大(da)，脈沖(chong)(chong)加(jia)熱(re)(re)(re)時(shi)間越(yue)短(duan)，電(dian)頻(pin)(pin)越(yue)高，淬(cui)硬層越(yue)淺(qian)。沖(chong)(chong)擊感應加(jia)熱(re)(re)(re)時(shi)的(de)(de)電(dian)頻(pin)(pin)率高達(da)27.12MHz，此時(shi)的(de)(de)淬(cui)硬層深度可(ke)達(da)0.1mm。當(dang)發生器功(gong)(gong)率為(wei)10kW時(shi)，可(ke)發出1MW功(gong)(gong)率的(de)(de)脈沖(chong)(chong)。金屬表(biao)面停止加(jia)熱(re)(re)(re)后，靠(kao)其(qi)未加(jia)熱(re)(re)(re)部分的(de)(de)熱(re)(re)(re)傳導來冷(leng)卻，達(da)到淬(cui)硬目的(de)(de)。感應器可(ke)用圓形或扁平截面的(de)(de)銀絲或銅絲。當(dang)脈沖(chong)(chong)次(ci)數在4次(ci)/s以下時(shi)，無需對感應器通水冷(leng)卻。

  采(cai)用(yong)高頻(pin)脈沖加(jia)(jia)熱(re)表面淬(cui)火后，零件加(jia)(jia)熱(re)的時間越短，淬(cui)硬層(ceng)深度(du)越淺，熱(re)處理后變(bian)形更(geng)小(xiao)。

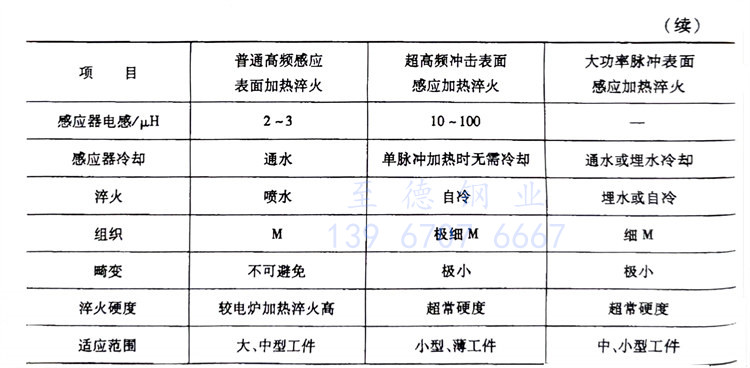

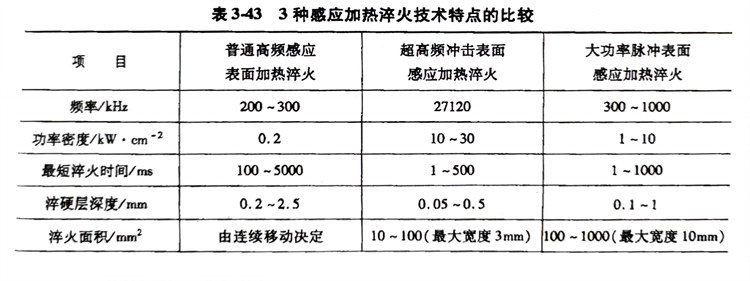

  高(gao)頻(pin)感(gan)應(ying)加熱(re)向著超高(gao)沖擊淬火和(he)大功率脈沖感(gan)應(ying)加熱(re)淬火的(de)方向發展。表(biao)3-43是普(pu)通高(gao)頻(pin)感(gan)應(ying)表(biao)面加熱(re)淬火、超高(gao)頻(pin)沖擊表(biao)面感(gan)應(ying)加熱(re)淬火、大功率脈沖表(biao)面感(gan)應(ying)加熱(re)淬火的(de)技術特點比較(jiao)。
