鉻鎳奧氏體不銹鋼(gang)管(guan)用于耐蝕的工作環境下，其使用溫度在常溫或不太高的溫度下（350℃以下），對于接頭的要求主要是耐蝕性，接頭的力學性能，如塑性和韌性都能滿足要求。

 若用于高溫環(huan)境，作(zuo)為熱強鋼(gang)或(huo)在低(di)溫下(xia)工作(zuo)時，則應注意低(di)溫脆(cui)化和(he)高溫脆(cui)化問(wen)題(ti)。

1. 奧氏(shi)體鋼焊縫的低溫脆(cui)化

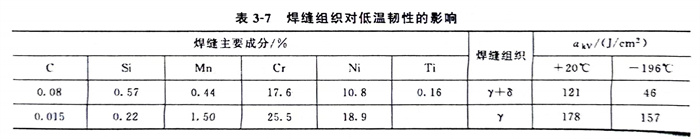

  對低溫韌性(xing)有(you)特殊要求時(shi)、通常選用18-8 不銹(xiu)鋼管，此時(shi)，應(ying)注意焊(han)縫的組(zu)織狀(zhuang)態對低溫韌性(xing)影(ying)響很大，如表3-7所示。從表3-7可(ke)以(yi)看(kan)出，一般不能采(cai)(cai)用γ＋δ雙(shuang)相組(zu)織，而應(ying)采(cai)(cai)用單γ組(zu)織的焊(han)縫金(jin)屬。

2. 奧(ao)氏體焊縫的高溫脆化

  奧氏體焊縫中含有較多鐵素體化元素或較多。相時，都會引起顯著的高溫脆化現象。加熱溫度越高并且加熱時間越長，脆化越嚴重。例如含25％。相的1Cr18Ni10VNb焊縫，焊態時的akv為83.5J／c㎡；在650℃加熱2小時后，akv為70.5J／c㎡；在650℃加熱200h后，akv只有12.8J／c㎡；在750℃加熱2h后，akv為有24.5J／c㎡。所以，長期在高溫下工作的焊縫金屬中所含的。相要小于5％。含量較多的。相引起脆化的原因，一般認為是δ→σ。的結果。有的研究表明：在晶粒內部沉淀析出。相的有害作用較小，而晶界上沉淀的。相有害作用較大。另外，單向γ焊縫也會析出σ相。因此一旦出現。相，脆化就比較嚴重。這時，如果出現σ相，可加熱到1050～1100℃保溫1h后水淬，大部分。相可重新溶解到奧氏體中去，可改善其塑性和韌性。

  綜(zong)上(shang)所述，奧氏體不銹(xiu)鋼管焊接接頭的力(li)學性能一(yi)般(ban)是可以滿足要求的，只是在高溫(wen)或低溫(wen)下工作(zuo)時要注意脆(cui)化問題。
