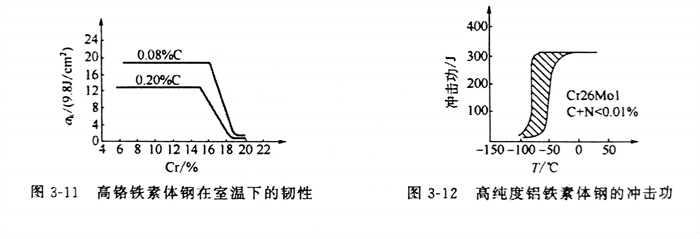

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。

  高(gao)(gao)純(chun)度的(de)(de)高(gao)(gao)鉻鐵素體(ti)鋼有優秀(xiu)的(de)(de)耐應力(li)腐(fu)蝕開裂性能(neng)，而(er)且(qie)純(chun)度提(ti)高(gao)(gao)后(hou)缺口(kou)敏(min)感(gan)性并不很大(da)，室溫及(ji)低(di)溫下(xia)的(de)(de)韌性顯著(zhu)提(ti)高(gao)(gao)，如圖(tu)3-12所示。因(yin)而(er)焊(han)(han)接時(shi)的(de)(de)裂紋傾(qing)向可顯著(zhu)降低(di)。可見，盡量限制鋼和焊(han)(han)縫中(zhong)的(de)(de)碳、氮等(deng)雜質(zhi)含量，可以顯著(zhu)改善可焊(han)(han)性。
