為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不銹鋼復合板(ban)。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹(xiu)鋼覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

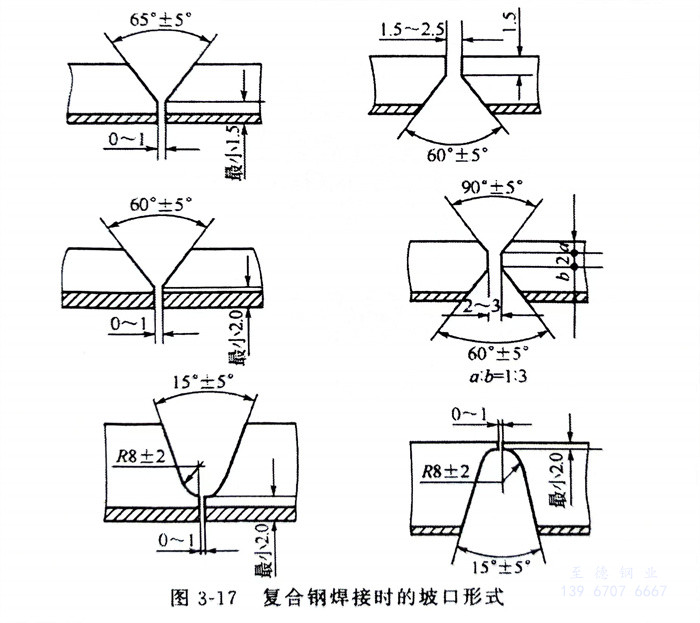

  焊(han)(han)接(jie)復合鋼(gang)板，有其獨特的焊(han)(han)接(jie)特點，焊(han)(han)接(jie)順(shun)序可(ke)(ke)先(xian)(xian)從基體(ti)一(yi)(yi)側(ce)開始焊(han)(han)接(jie)，也(ye)可(ke)(ke)先(xian)(xian)從覆層一(yi)(yi)側(ce)開始焊(han)(han)接(jie)。此兩種(zhong)焊(han)(han)接(jie)順(shun)序各有其不同(tong)的坡口形式(shi)，如圖3-17所示。先(xian)(xian)從基體(ti)一(yi)(yi)側(ce)開始焊(han)(han)接(jie)，基體(ti)焊(han)(han)完之后，可(ke)(ke)以應(ying)用鏟根方式(shi)，也(ye)可(ke)(ke)以用預加工(gong)方式(shi)焊(han)(han)接(jie)覆層。用同(tong)樣(yang)方法(fa)(fa)也(ye)可(ke)(ke)以先(xian)(xian)焊(han)(han)覆層，但(dan)先(xian)(xian)焊(han)(han)覆層的方法(fa)(fa)相對消耗不銹鋼(gang)焊(han)(han)接(jie)材(cai)料較(jiao)多，成本稍高，所以通常先(xian)(xian)從基體(ti)一(yi)(yi)側(ce)開始焊(han)(han)接(jie)。

  為了保證復(fu)合鋼板不(bu)失去原有的綜(zong)合性能，覆層和基層要分別(bie)(bie)焊接(jie)。基體與覆層可(ke)分別(bie)(bie)選用各自適用的焊接(jie)材(cai)料焊接(jie)。

  為避免焊接(jie)裂(lie)紋(wen)并且使覆(fu)層(ceng)耐蝕性不降低(di)，必須在覆(fu)層(ceng)和基層(ceng)之間采用過渡層(ceng)焊縫(feng)，同時(shi)要注意(yi)基體材(cai)料的(de)稀釋作用，應先(xian)用鉻(ge)、鎳含量稍高的(de)奧氏(shi)體填充金(jin)屬來焊接(jie)過渡焊縫(feng)，以防止(zhi)產生硬脆組(zu)織。

  如果條件允(yun)許(xu)，復合(he)鋼(gang)的(de)基(ji)體(ti)很薄時(shi)，也可用奧氏體(ti)填(tian)充(chong)金屬焊接復合(he)鋼(gang)的(de)全厚度。此時(shi)，要(yao)考慮基(ji)體(ti)材料的(de)稀釋(shi)作用，選(xuan)擇鉻、鎳含(han)量較(jiao)高的(de)填(tian)充(chong)金屬。

  在(zai)壓力(li)容器(qi)制造中(zhong)，有時也遇到復合鋼(gang)(gang)與(yu)奧氏體不銹(xiu)鋼(gang)(gang)焊(han)接(jie)(jie)，這時，可以采(cai)用圖3-16所(suo)示的焊(han)接(jie)(jie)順(shun)序，先在(zai)復合鋼(gang)(gang)的坡(po)口面上用不銹(xiu)鋼(gang)(gang)焊(han)接(jie)(jie)材料進行隔離層(ceng)堆焊(han)，然后再與(yu)不銹(xiu)鋼(gang)(gang)焊(han)接(jie)(jie)。
