一、由于設備布置或其他因(yin)素使管道(dao)系統的幾(ji)何形狀受到限制，補償能(neng)力不能(neng)滿足要求(qiu)時，應在管道(dao)系統的適當位置安裝補償器。

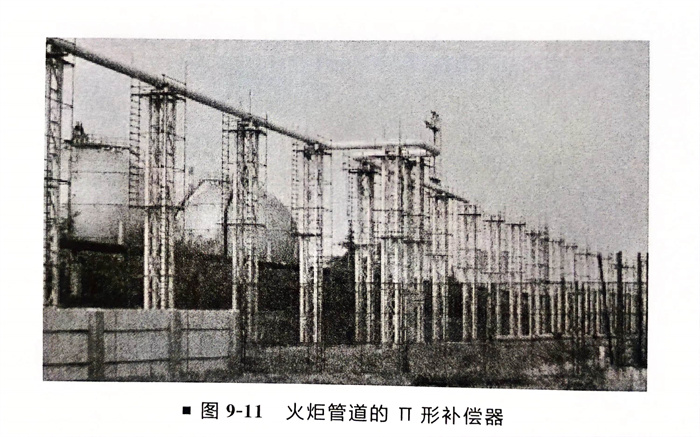

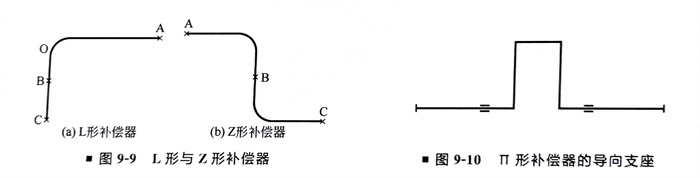

根據(ju)補(bu)(bu)償器(qi)的形成(cheng)可以(yi)將(jiang)其分為兩類(lei)：一(yi)類(lei)是由于(yu)工(gong)(gong)藝(yi)需要(yao)在(zai)布置(zhi)管道(dao)時自然形成(cheng)的彎曲管段，稱為自然補(bu)(bu)償器(qi)，如L形補(bu)(bu)償器(qi)、Z形補(bu)(bu)償器(qi)（圖9-9）、II形補(bu)(bu)償器(qi)（圖9-10、圖9-11）；另(ling)一(yi)類(lei)是專(zhuan)門設置(zhi)用于(yu)吸(xi)收管道(dao)熱膨脹(zhang)的彎曲管段或伸縮裝(zhuang)置(zhi)，稱為人(ren)工(gong)(gong)補(bu)(bu)償器(qi)，如波紋式補(bu)(bu)償器(qi)、填料(liao)函式補(bu)(bu)償器(qi)等。
如(ru)自然補償的(de)(de)形式為L形，則(ze)需考慮其中較短管［圖(tu)9-9（a）中OB管段］是否有(you)足夠的(de)(de)吸(xi)收管系熱膨脹的(de)(de)能(neng)力(li)，如(ru)OB管段的(de)(de)長(chang)度不夠，則(ze)應加(jia)長(chang)至C或重新考慮管線布置，以免發(fa)生管系因彎曲過度而破壞。
如(ru)自然補償(chang)的形(xing)式(shi)為(wei)Z形(xing)，則不應在(zai)Z形(xing)管(guan)道中B處［圖9-9（b）］加以(yi)固定(ding)使(shi)之成為(wei)兩個L形(xing)（AB和AC），即只(zhi)需在(zai)兩端（A、C）加以(yi)固定(ding)保持(chi)Z形(xing)。
管道在(zai)自(zi)然補償(chang)時如(ru)選用(yong)立體形方式，則較平面形的(de)補償(chang)效果更好。
二、補(bu)償器的選用和(he)布置(zhi)規(gui)定(ding)如下。
a. Ⅱ形(xing)補(bu)償器(qi)結構簡單(dan)、運行可靠、投資少，應優先選(xuan)用。Ⅱ形(xing)補(bu)償器(qi)宜設(she)置(zhi)在兩固定(ding)點中部，為防止管(guan)(guan)道橫向位移過大，應在Ⅱ形(xing)補(bu)償器(qi)兩側設(she)置(zhi)導向架。導向支座與(yu)Ⅱ形(xing)補(bu)償器(qi)管(guan)(guan)端(duan)的(de)距離一般取管(guan)(guan)徑的(de)30～40倍(bei)。
b. Ⅱ形補償器與固定點(dian)的距離不宜(yi)小于兩固定點(dian)間距的1/3。
c. 管(guan)道(dao)布置受限制時，在設(she)計(ji)壓力和輸送介質允許的情況(kuang)下(xia)可選用金屬波紋管(guan)補償器。波形式補償器補償能力大、占地小，但(dan)制造較(jiao)為(wei)復雜，價格高，適用于(yu)低壓大直徑管(guan)道(dao)。
波紋(wen)式(shi)補(bu)償(chang)器(qi)是用(yong)3～4mm厚的(de)金屬薄(bo)片制成的(de)，它利用(yong)金屬本身的(de)彈性伸縮來吸收管(guan)線的(de)熱膨脹，每個波紋(wen)可(ke)吸收5～15mm的(de)膨脹量。它的(de)優點(dian)是體積小(xiao)、結(jie)構嚴密。但是為(wei)了防止補(bu)償(chang)器(qi)本身產生縱向彎(wan)曲，補(bu)償(chang)器(qi)不(bu)能做得太長，每個補(bu)償(chang)器(qi)的(de)波紋(wen)總數(shu)一(yi)般不(bu)得超(chao)過6個。這使補(bu)償(chang)器(qi)的(de)補(bu)償(chang)能力受到限(xian)制。這類補(bu)償(chang)器(qi)僅用(yong)在內(nei)壓小(xiao)于(yu)0.7MPa的(de)管(guan)道(dao)上。
d. 布置(zhi)無約(yue)束金(jin)屬波紋管(guan)補償器(qi)應符(fu)合下列(lie)要求。
1. 兩個固定支座間僅能布(bu)置一(yi)個補償器。
2. 固定(ding)支座必須具有足夠的強度，以(yi)承受內壓推(tui)力的作(zuo)用。
3. 對管道必須進行嚴(yan)格(ge)保(bao)護，尤其是靠近補(bu)償器(qi)的(de)部位應(ying)設(she)置導(dao)向(xiang)(xiang)(xiang)架，第一(yi)個導(dao)向(xiang)(xiang)(xiang)支架與(yu)補(bu)償器(qi)的(de)距(ju)離應(ying)小于或等于4倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，第二個導(dao)向(xiang)(xiang)(xiang)支架與(yu)第一(yi)個導(dao)向(xiang)(xiang)(xiang)支架的(de)距(ju)離應(ying)小于或等于14倍(bei)(bei)公(gong)稱(cheng)直(zhi)徑，以防止管道有彎(wan)曲(qu)和徑向(xiang)(xiang)(xiang)偏移造成補(bu)償器(qi)的(de)破(po)壞。
e. 布置帶約束的金屬(shu)波(bo)紋管補償器(qi)應(ying)符合應(ying)力計算(suan)的要求。
f. 套管(guan)式(shi)、球形補(bu)償器(qi)因填料(liao)容易松弛、發生(sheng)泄漏，對(dui)可(ke)燃介(jie)質管(guan)道和有毒(du)介(jie)質管(guan)道嚴禁選用（采(cai)用自然(ran)沉(chen)降(jiang)地(di)基的(de)(de)儲罐，存在后(hou)期的(de)(de)沉(chen)降(jiang)量，其管(guan)應采(cai)用金屬(shu)軟管(guan)）。
③. 儲(chu)(chu)(chu)罐前(qian)的管(guan)道(dao)當地(di)震烈(lie)度大于(yu)(yu)或等于(yu)(yu)7度、有不均勻(yun)沉陷(xian)，且(qie)公稱直徑大于(yu)(yu)或等于(yu)(yu)150mm時，應(ying)設置儲(chu)(chu)(chu)罐抗震用(yong)金(jin)(jin)屬(shu)軟(ruan)(ruan)管(guan)。金(jin)(jin)屬(shu)軟(ruan)(ruan)管(guan)的直徑不應(ying)小(xiao)于(yu)(yu)儲(chu)(chu)(chu)罐進出口的直徑。金(jin)(jin)屬(shu)軟(ruan)(ruan)管(guan)應(ying)布置在靠近儲(chu)(chu)(chu)罐壁(bi)的第一道(dao)閥(fa)門和第二(er)道(dao)閥(fa)門之間。
