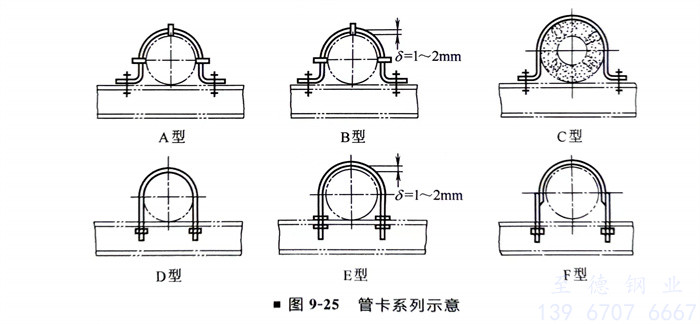

管卡是一種應用(yong)比較(jiao)廣(guang)泛的支(zhi)(zhi)架形式，它常(chang)與梁柱或其他支(zhi)(zhi)架（如懸臂(bei)支(zhi)(zhi)架等(deng)）配合使用(yong)，用(yong)于(yu)(yu)非隔(ge)熱管道，也可用(yong)于(yu)(yu)保冷(leng)管道。一般由扁鋼(gang)或圓(yuan)鋼(gang)制作。常(chang)用(yong)的管卡形式如圖(tu)9-25所示。

  圖9-25中共(gong)給出(chu)了A、B、C、D、E、F六(liu)種管(guan)卡，其應用情況分(fen)述如(ru)下(xia)：

  A型管(guan)卡常(chang)配有支耳(er)板(ban)，當(dang)它們(men)與(yu)懸臂支架配合用(yong)于豎(shu)管(guan)時(shi)，可(ke)起承重作用(yong)，當(dang)它們(men)與(yu)水(shui)(shui)平梁配合用(yong)于水(shui)(shui)平管(guan)時(shi)，可(ke)起止推作用(yong)。該(gai)管(guan)卡的(de)承載能力(li)取決于扁鋼的(de)寬度(du)、螺(luo)栓的(de)數量、支耳(er)板(ban)的(de)大(da)小(xiao)和數量，一般情況它適用(yong)于DN80～350的(de)光管(guan)承重或止推。

  B型管卡(ka)既可(ke)與懸臂支架配合，又可(ke)與水平支承梁配合，用于DN80～350光(guang)管（豎直或水平）的(de)導向。

  C型(xing)管卡(ka)專用(yong)(yong)于保冷(leng)管道的承(cheng)重和導向。當它用(yong)(yong)于豎直管子的承(cheng)重時，限用(yong)(yong)于DN50以下的管子，當管子直徑(jing)較大(da)時，應輔(fu)以其他承(cheng)重支架。

  D型和(he)E型管(guan)卡均用(yong)圓鋼(gang)做支架零部件(jian)(jian)，形式較(jiao)簡單。又由(you)于它(ta)沿管(guan)子切向拉緊，可獲(huo)得較(jiao)大(da)的(de)(de)卡緊力，故(gu)不大(da)于DN50的(de)(de)豎直光管(guan)常以D型管(guan)卡進(jin)行承(cheng)重(zhong)。E型常用(yong)于DN15～150的(de)(de)豎直或水平光管(guan)的(de)(de)導向，此時它(ta)的(de)(de)固定(ding)螺母為(wei)生根(gen)件(jian)(jian)，上(shang)下各一個，便于保證導向間(jian)隙。

  F型管(guan)(guan)(guan)卡常又(you)稱防振管(guan)(guan)(guan)卡，用(yong)于有(you)機械振動(dong)(dong)的管(guan)(guan)(guan)道。該支架用(yong)扁鋼做卡箍零部件以(yi)增大其受力(li)面積(ji)，而(er)(er)以(yi)螺(luo)(luo)栓切向拉緊有(you)利于增加支架的卡緊力(li)，管(guan)(guan)(guan)卡與管(guan)(guan)(guan)子(zi)之間墊若干(gan)石棉(mian)塊，既便于增加振動(dong)(dong)阻尼，又(you)使管(guan)(guan)(guan)子(zi)能夠有(you)少量的軸向位移，固定螺(luo)(luo)母為雙螺(luo)(luo)母，以(yi)防止因振動(dong)(dong)而(er)(er)脫落。
