工程實例(li)一(yi)

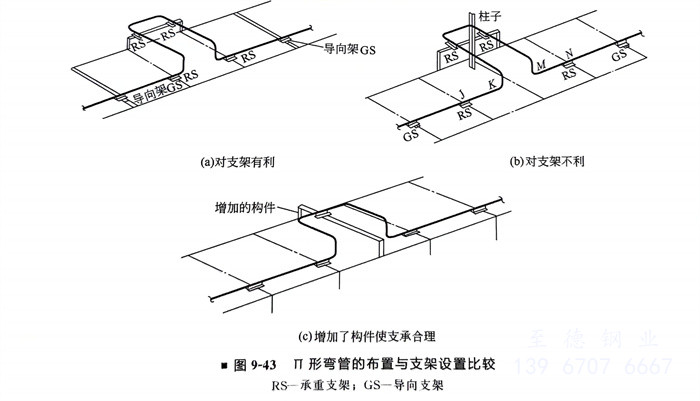

  Ⅱ形彎(wan)管的布置(zhi)與支架(jia)設置(zhi)的比較（圖(tu)9-43）

  圖(tu)9-43（a）優于圖(tu)9-43（b），因在圖(tu)9-43（b）中JK及MN管(guan)段太長，管(guan)道易下垂。

工程實(shi)例二

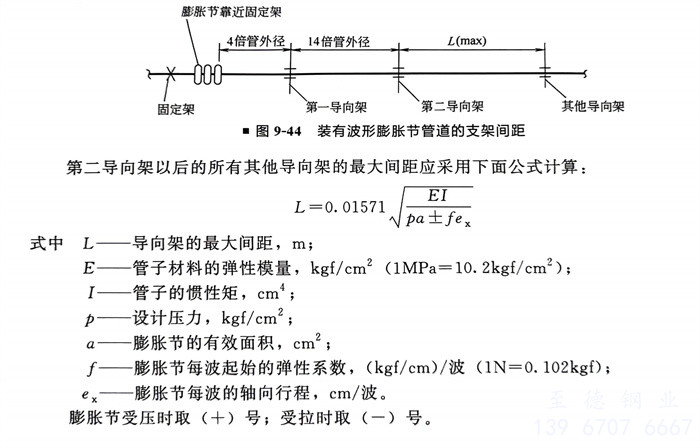

  裝(zhuang)有波形膨脹節管道的支架間距(ju)（圖9-44）

  根據美國膨脹節制造(zao)商協會EJMA的標準，裝有(you)波形膨脹節的管道，支架(jia)的設置(zhi)應按圖9-44所示。

工(gong)程實例三

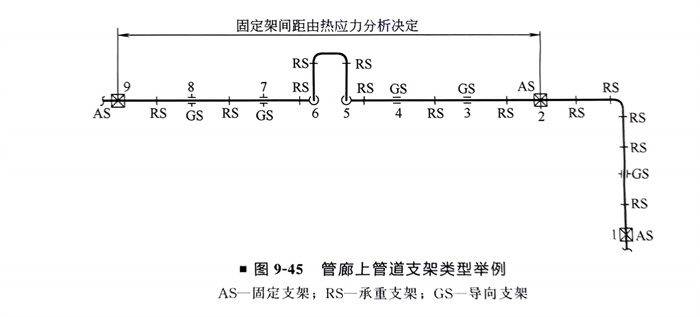

  管廊上(shang)管道的支架(jia)（圖9-45）

   ①. 管(guan)廊(lang)上管(guan)道(dao)支(zhi)(zhi)(zhi)架的(de)(de)間距(ju)，受到(dao)管(guan)廊(lang)結(jie)構的(de)(de)梁及柱(zhu)間距(ju)的(de)(de)限制。小管(guan)道(dao)支(zhi)(zhi)(zhi)架間距(ju)一般(ban)為(wei)3m，大管(guan)道(dao)支(zhi)(zhi)(zhi)架間距(ju)為(wei)6m。對(dui)于小管(guan)道(dao)的(de)(de)最大允許(xu)支(zhi)(zhi)(zhi)架間距(ju)小于3m時，最好利用大管(guan)支(zhi)(zhi)(zhi)承(cheng)小管(guan)，或在(zai)管(guan)廊(lang)的(de)(de)梁兩側另(ling)增加懸臂梁。對(dui)于大直徑管(guan)道(dao)只需在(zai)主梁上支(zhi)(zhi)(zhi)承(cheng)就夠(gou)了(le)。

   ②. 設固定(ding)架(jia)的注意(yi)點：一般應在(zai)柱子(zi)軸線(xian)的主梁上設置，不要設在(zai)次梁上；盡量不要使固定(ding)架(jia)兩側的推力相差過(guo)大。

   ③. 設有(you)Ⅱ形(xing)膨脹彎時(shi)，圖9-45中(zhong)4～5點(dian)(dian)及(ji)6～7點(dian)(dian)的(de)距離(li)要適當，可按(an)柔(rou)性分(fen)析決(jue)定（一般可按(an)40倍(bei)公(gong)稱直(zhi)徑考慮），同時(shi)考慮管道的(de)橫向位移不至于太大，此(ci)外1～2點(dian)(dian)之間的(de)管道應有(you)充(chong)分(fen)的(de)柔(rou)性。

工程實(shi)例四

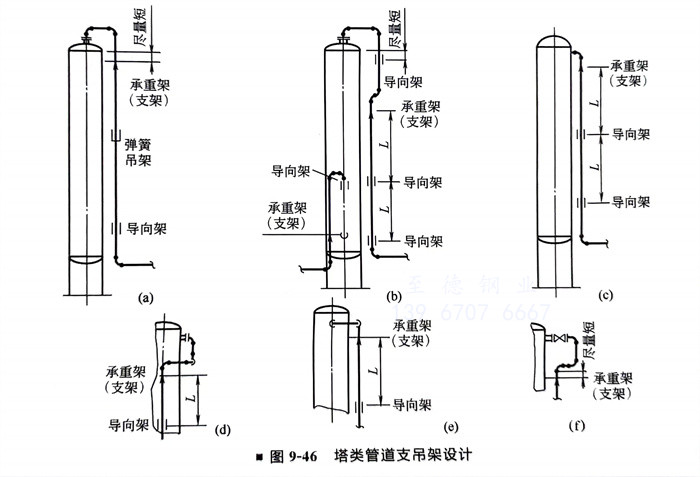

  塔(ta)類管(guan)道(dao)的支吊架設計（圖(tu)9-46）
