一、輸入和建模

  ①. 交互式圖形輸入，用戶(hu)可直觀地查(cha)看(kan)模(mo)型，Caesar Ⅱ支持單(dan)線(xian)圖、雙線(xian)圖、線(xian)框圖和實體圖。

  ②. 在線(xian)幫助對輸入區域(yu)提供了方便(bian)的、相關的信(xin)息(xi)。

  ③. 約束類(lei)型包(bao)括是否有附加位(wei)移的固支(zhi)；單向(xiang)(xiang)或雙(shuang)向(xiang)(xiang)作(zuo)(zuo)用(yong)的平動、轉動；雙(shuang)線性作(zuo)(zuo)用(yong)的平動；導(dao)向(xiang)(xiang)和限位(wei)架；帶摩擦的支(zhi)承等(deng)。

  ④. 用(yong)戶(hu)可修改(gai)材料(liao)數據庫，包括(kuo)隨溫度(du)變(bian)化的許用(yong)應力。

  ⑤. 內置閥(fa)門庫(ku)(ku)、彈簧庫(ku)(ku)、膨脹節庫(ku)(ku)和(he)法蘭庫(ku)(ku)，允(yun)許用(yong)戶擴展(zhan)自己的庫(ku)(ku)。

  ⑥. 鋼結構建模，幫助(zhu)用戶建立邊界(jie)條件，提供(gong)多種鋼結構數據(ju)庫。

  ⑦. 交(jiao)互(hu)式的(de)列表編(bian)輯(ji)(ji)輸入格式，用(yong)戶(hu)可查看和編(bian)輯(ji)(ji)多個單元數據(ju)，具有塊編(bian)輯(ji)(ji)特性。

  ⑧. 用戶完(wan)全控制如何(he)計(ji)算和(he)進行(xing)錯(cuo)誤檢查。

  ⑨. 玻璃纖維(wei)管FRP的建模(mo)和分(fen)析(xi)。

  ⑩. 自(zi)動的(de)膨脹節(jie)建(jian)模，調用膨脹節(jie)供(gong)應商提供(gong)的(de)數(shu)(shu)據庫建(jian)立(li)膨脹節(jie)的(de)相關參數(shu)(shu)。

  ?. 其他的輸入和建模包括：冷(leng)緊(jin)單(dan)元；彎頭(tou)、三通應力強(qiang)度(du)因(yin)子SIF的計算(suan)；多(duo)任務批處理(li)功能(neng)；英(ying)制／公(gong)制／國(guo)際(ji)單(dan)位制的轉(zhuan)換(huan)，用戶可(ke)定義自己的單(dan)位。

二、靜態分析

  Caesar Ⅱ進行靜態分析時，通常使用軟件推薦的荷載工況來滿足管道規范應力要求。對于特殊情況，用戶可改變荷載工況。增加或減少荷載工況。

Caesar Ⅱ允許分析管道和鋼結構一體的復合模型，用戶可得到管道-鋼結構非線性作用計算和圖形結果：涉及所有靜力荷載，如管道自重、內外壓力、溫度、附加位移、預拉伸（冷緊）；可模擬各種形式的波紋膨脹節；提供多種設計規范，如ASME B31.1、ASMEB31.3；可計算風荷載、地震荷載。

彈(dan)(dan)簧(huang)(huang)(huang)設計選擇程序，提(ti)供許多制造商的彈(dan)(dan)簧(huang)(huang)(huang)庫(ku)。Caesar II允許使用標準或擴充的荷載范圍來選擇彈(dan)(dan)簧(huang)(huang)(huang)，它(ta)根據建議的操作和安裝位置，從(cong)彈(dan)(dan)簧(huang)(huang)(huang)制造商提(ti)供的彈(dan)(dan)簧(huang)(huang)(huang)庫(ku)中選擇合適的彈(dan)(dan)簧(huang)(huang)(huang)支架(jia)。

根據(ju)ASCE＃7或用戶(hu)自己(ji)定義的風(feng)壓或風(feng)速數據(ju)自動(dong)作用和分析風(feng)荷載。

管口(kou)柔(rou)性和應(ying)力的計算程序包括如下內(nei)容。

①. WRC297、API 650和(he)BS5500定義的管口(kou)(kou)柔性，根據WRC297、WRC107和(he)ASMESection VI Division2計算管口(kou)(kou)和(he)容器應力(li)。

②. 法蘭泄漏(lou)及應力程序包括簡單的法蘭泄漏(lou)檢查(cha)、根據ASME B16.5和(he)ASME SectionVII Divisionl計算應力、評估(gu)法蘭荷載。

③. 設備荷載檢查程序包括蒸汽輪(lun)機NEMA SM23、離心泵API 610、離心式壓縮機API617、封閉式供水加熱器(qi)HEI和空冷熱交換器(qi)API661等(deng)標準(zhun)。

三、動態分析

動態分(fen)析功能包(bao)括如(ru)下內容。

①. 振型和自然頻(pin)率的計算(suan)。

②. 評價一個阻尼(ni)系統在諧(xie)振(zhen)力或位(wei)移下的振(zhen)動響應，以模擬機械和(he)聲學的振(zhen)動。

③. 地震(zhen)反應譜(pu)分析。

④. 力頻(pin)譜分析，允許一般沖擊荷載，如水錘(chui)、蒸汽(qi)錘(chui)以及安全(quan)閥(fa)泄(xie)放的計算，它可以把隨時間變(bian)化的荷載轉變(bian)成(cheng)對應的頻(pin)率響應數據。

⑤. Caesar Ⅱ也可動態顯示時程分析的結果。

⑥. 通(tong)過估(gu)計系統高頻率模態(tai)響應來改善動態(tai)解的正確(que)度。

⑦. 允(yun)許(xu)用戶任意組合動態(tai)和靜態(tai)荷載(zai)以合理地滿足管道(dao)規范要(yao)求的臨時荷載(zai)。

⑧. 安(an)全閥荷載的合成和(he)力頻譜的計算，計算動態(tai)推力荷載和(he)提高瞬態(tai)壓(ya)力。

⑨. 從LIQT和PIPENET計算的結果可自動轉變為Caesar Ⅱ可使用的響應譜數據。

四、數據轉(zhuan)換接口

Caesar Ⅱ提供了幾個外部接口可以和其他軟件進行數據轉換。通過Caesar Ⅱ主菜單的Tools選項可得到這些接口。選擇 External interface項可得到一些接口軟件。其中包括Intergraph的PDS。

Caesar Ⅱ提供的 Intergragh 接口程序能夠把管系結構從一個 Intergragh PDS核心文件轉換成一個標準的Caesar Ⅱ二進制輸入文件，可轉換的信息包括管道元件的走向、長度、直徑、溫度、壓力、節點號，則可以形成管系的結構和各個節點的坐標。但根據 IntergraghPDS提供的核心文件的紊亂程度，接口程序所作的一些假設有可能不正確，因此要求對作為結果的Caesar II輸入文件進行一些修改。用戶必須在Caesar II輸入文件中加入所有節點的特性（約束、荷載、位移等），并有必要修改和增加材料特性、三通類型、約束詳細資料、溫度壓力等。

五、Caesar II的工程實例

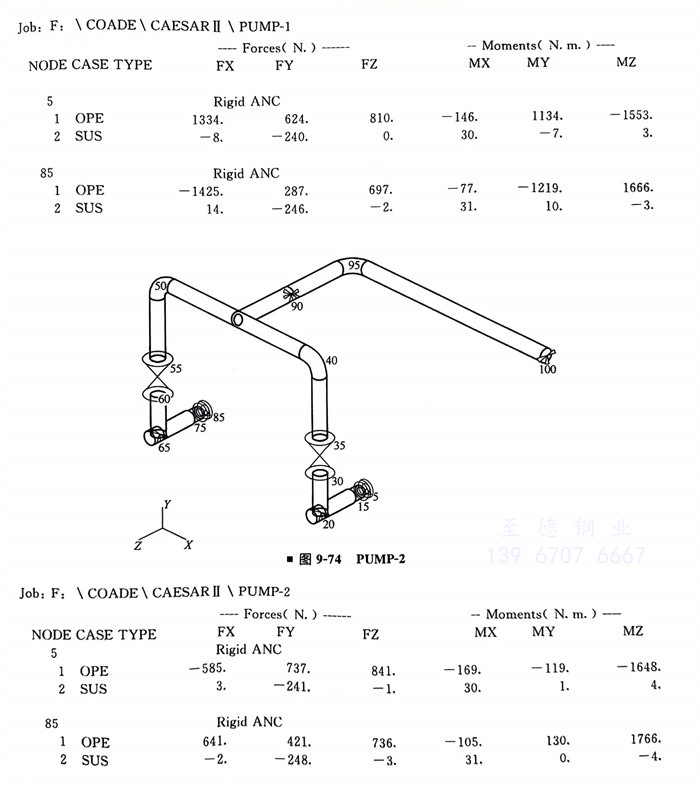

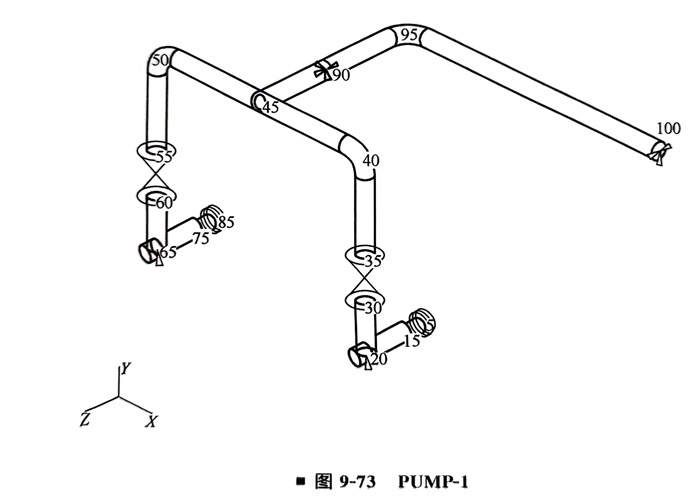

  下面是一個典型的泵入口管線的應力分析過程（圖9-73）。在節點20和65處只是一個承重架，從Caesar Ⅱ計算的結果可以得出，在泵入口節點5和85上的荷載偏大（MY，FX）。現在節點20和65處各加一個導向架（X向約束）（圖9-74），這時，從Caesar II計算的相應結果可以得出，在泵入口節點5和85上的荷載已經降了下來，這說明適當調整管架的形式可以降低設備口的荷載。
