①. 管道(dao)布(bu)置平面圖應按比例繪制。

  ②. 畫出(chu)裝(zhuang)置區內(nei)所有的(de)建(jian)、構筑物，表示出(chu)梁柱、門、窗、墻、平臺、梯子、斜撐(cheng)、欄桿、吊車(che)軌、設備(bei)機泵的(de)基(ji)礎、圍(wei)堰等(deng)的(de)位置及大小。建(jian)、構筑物的(de)縱橫向軸線最(zui)好(hao)按整個裝(zhuang)置統一(yi)編號(hao)。

  ③. 畫出裝置(zhi)區內所(suo)有(you)的設(she)備機(ji)泵并定位(wei)(wei)，對于(yu)復雜(za)的大型機(ji)泵最(zui)好畫出其大致的輪廓外形，設(she)備的管(guan)口應(ying)以雙線(xian)表示(shi)。為了便于(yu)判斷管(guan)道布(bu)置(zhi)圖(tu)和平臺梯(ti)子的位(wei)(wei)置(zhi)是否(fou)合(he)理，最(zui)好將(jiang)設(she)備的儀表管(guan)口、塔頂吊柱、設(she)備上(shang)的附屬裝置(zhi)（如(ru)攪拌裝置(zhi)、加料(liao)裝置(zhi)等）畫出。

  ④. 畫(hua)出裝置區內所有(you)的(de)管(guan)道(dao)走(zou)向及其所有(you)組成件(jian)（包括焊(han)接(jie)在(zai)管(guan)道(dao)上(shang)(shang)的(de)所有(you)儀表元件(jian)）的(de)位置，表示(shi)出組裝焊(han)縫的(de)位置。伴(ban)熱(re)管(guan)只畫(hua)出伴(ban)熱(re)蒸汽(qi)分配站(zhan)和凝結(jie)水收集站(zhan)（如果項目(mu)有(you)要求，則可(ke)以(yi)在(zai)管(guan)道(dao)布置平面圖(tu)上(shang)(shang)和軸測圖(tu)上(shang)(shang)表示(shi)出伴(ban)熱(re)管(guan)的(de)走(zou)向和起止點）。大型復(fu)雜的(de)特殊閥門宜(yi)畫(hua)出其大致(zhi)輪廓(kuo)外形(xing)。

  ⑤. 畫出就地安裝的儀表箱，但不需要標注(zhu)定位(wei)尺(chi)寸。

  ⑥. 標注出(chu)管線(xian)號(hao)（管線(xian)號(hao)一般包括管徑、介質類別(bie)、材料(liao)選用等(deng)級、管道編號(hao)、隔熱、伴(ban)熱等(deng)信息(xi)）、坡度(du)、流向等(deng)。這些(xie)標注應整齊有(you)序，適當集(ji)中，便于查(cha)找。

  ⑦. 若(ruo)平面圖(tu)(tu)太復雜(za)，可(ke)將圖(tu)(tu)紙(zhi)分層，分別畫出。

    a. 當塔與管廊(lang)連接時，塔和(he)管廊(lang)應表(biao)示在同一(yi)張圖上(shang)。

    b. 當設備(bei)(bei)布置在管廊下時(shi)，應將設備(bei)(bei)與管廊分(fen)開(kai)表示在不同的(de)平面(mian)圖上。

    c. 大(da)型壓縮機除主管(guan)(guan)外，有許(xu)多(duo)小(xiao)口(kou)徑(jing)管(guan)(guan)道（油管(guan)(guan)、排放(fang)管(guan)(guan)等），這時(shi)，應將這些小(xiao)口(kou)徑(jing)管(guan)(guan)道另外出圖。

    d. 人工(gong)操作的(de)管道部件(jian)應與其操作平(ping)臺一起表示。

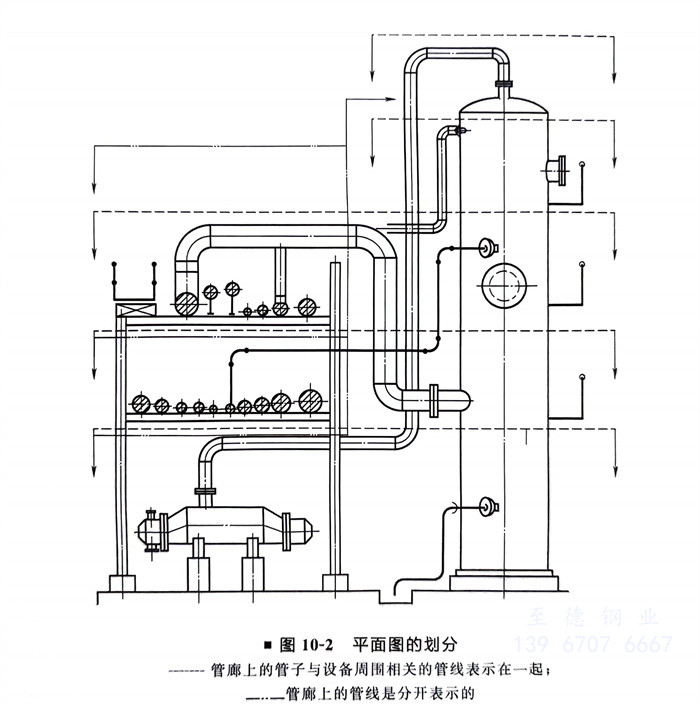

      圖10-2所示為平面圖的劃分。

  ⑧. 管(guan)道布置(zhi)平面圖上其他內容（北向標、管(guan)口方(fang)位(wei)(wei)表、標題欄(lan)、說明、文(wen)字的(de)大小、線形等(deng)），應根據所(suo)在壓力(li)管(guan)道行業的(de)制(zhi)圖標準規范(fan)(fan)或者所(suo)在單位(wei)(wei)的(de)工程標準統一規范(fan)(fan)。
