①. 設(she)備(bei)的位置以設(she)備(bei)中(zhong)心線為準，根(gen)據該項目(mu)的總(zong)圖條(tiao)件來繪制。

  ②. 基礎外(wai)形(xing)、設(she)備外(wai)形(xing)、框架、梯子(zi)、平臺和(he)管口均要在配管圖(tu)中表示，對(dui)于泵(beng)等簡單的轉動(dong)設(she)備可不必表示其(qi)外(wai)形(xing)。

  ③. 設備的保溫需表示。

  ④. 設備截面的畫法為周圍剖面線、中間為空白(bai)表示(shi)。

  ⑤. 對于儀表、液位(wei)計的(de)(de)外形要表示(shi)(shi)，溫度計僅表示(shi)(shi)管口(kou)。帶有管道(dao)附(fu)件的(de)(de)壓力計，如屬(shu)于管道(dao)專業范(fan)圍，該附(fu)件應表示(shi)(shi)口(kou)徑和等級(ji)（或形式）。

  ⑥. 換熱器或臥式罐上的放空和排凈不需(xu)表示。

  ⑦. 泵上的儀表排凈(jing)及放(fang)空不需表示。

  ⑧. 管(guan)口的管(guan)口號或管(guan)口名稱(cheng)應表示，與管(guan)道相連的管(guan)口要再(zai)圖(tu)上標注角度和管(guan)口表上未表示的尺寸。

  ⑨. 平面圖上可不(bu)表示(shi)平臺欄桿。

  ⑩. 如果(guo)平臺位置距管口太(tai)近，管口表(biao)示不清楚，這時應加一斷(duan)面圖。

  ?. 平臺及樓面的標高應表(biao)示。

  ?. 設備位號(hao)應表(biao)示，且盡(jin)量(liang)沿中心線標(biao)注。

  ?. 當(dang)平面(mian)圖上只(zhi)表示設備的一個斷面(mian)時，其標高(gao)應表示出在該平面(mian)圖上所(suo)表示的此設備的范圍。

  ?. 臥式換熱器或儲罐安裝(zhuang)高度應(ying)在圖中表示。

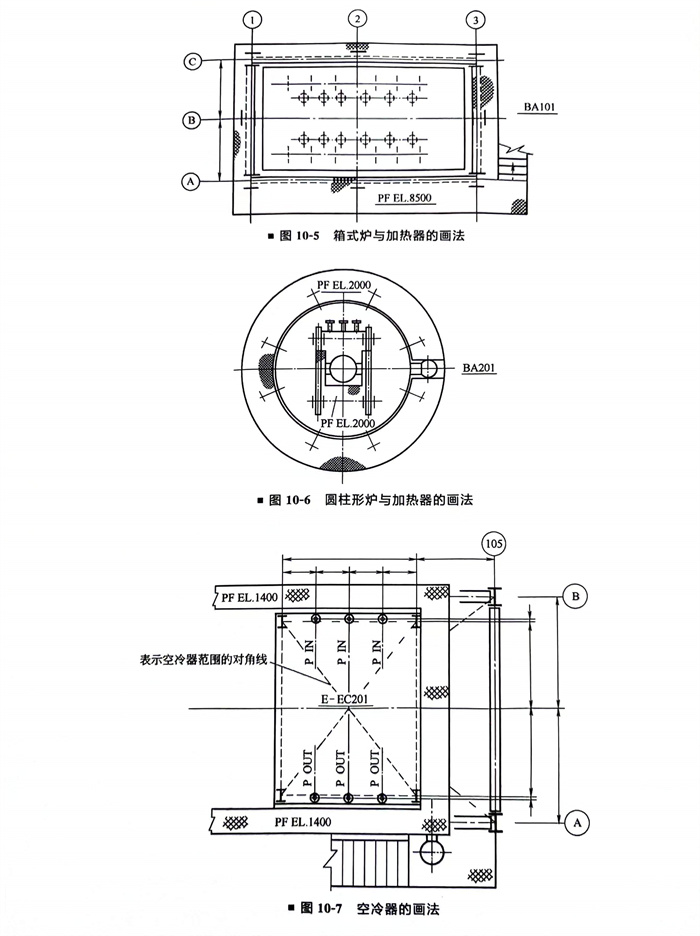

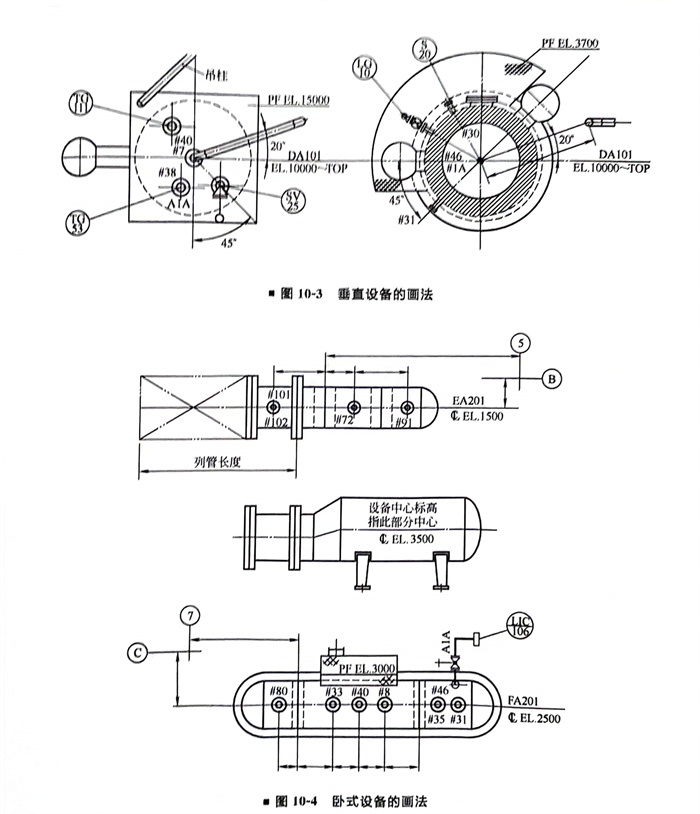

  ?. 管道布置平面圖(tu)設(she)備的畫法實例如圖(tu)10-3～圖(tu)10-7所示(shi)。
