1. 構筑物畫法(fa)的(de)一般要求

  ①. 對于(yu)構筑物無論在(zai)圖紙范圍(wei)內還是外，均應用實線表(biao)示。

  ②. 平臺及樓面(mian)標高應表示(shi)。

  ③. 柱線號和柱間距在平(ping)面(mian)圖(tu)上應表(biao)(biao)示，但立面(mian)圖(tu)則不需表(biao)(biao)示（柱線號用Φ10mm的圓表(biao)(biao)示）。

  ④. 柱線(xian)號(hao)應(ying)從圖紙的(de)正面看，水平書寫。

  ⑤. 柱線號的數字或字母應與布置圖一致(zhi)（大小(xiao)寫字母應有所區別(bie)）。

  ⑥. 對于沒有柱(zhu)線號(hao)的(de)(de)簡單(dan)的(de)(de)構筑物（如操作(zuo)平(ping)臺），柱(zhu)子(zi)則不(bu)需表示。

2. 鋼結構

  ①. 基(ji)礎外形、柱子(zi)、主梁(liang)及次梁(liang)均要表示。

  ②. 斜撐的中心線應表示。

  ③. 梯子、臺階應表示。

  ④. 鋼結構防火(huo)后的外形應表示出來。

  ⑤. 樓板用(yong)相交陰影線表示(shi)。

3. 混凝土結構

  ①. 柱(zhu)、梁(liang)及樓面的(de)外(wai)形(xing)應表示(shi)。

  ②. 斷面用三條斜(xie)線表示。

  ③. 依(yi)(yi)據與參考(kao)線的(de)(de)距(ju)離來(lai)表示(shi)(shi)設備坑和油堤的(de)(de)位(wei)置(zhi)，這些尺(chi)寸依(yi)(yi)據布置(zhi)圖來(lai)表示(shi)(shi)，除另有說明，墻的(de)(de)厚(hou)度不需(xu)表示(shi)(shi)。

  ④. 儲油池、電纜溝(gou)和排(pai)污坑應在圖上表示(shi)，但名稱、尺寸及(ji)位置不需(xu)表示(shi)。

  ⑤. 樓(lou)層不需表示。

    注意，當鋼結構的(de)一部(bu)分（如柱(zhu)基礎，設備(bei)平臺等）超出了界(jie)區線(xian)，鋼結構的(de)整個外(wai)形(xing)應表示，不能有(you)界(jie)區線(xian)切斷(duan)。而與其他圖紙(zhi)相接的(de)通(tong)道和橫(heng)梁可以在界(jie)區線(xian)處斷(duan)開(kai)。

4. 管道布(bu)置平面圖(tu)構筑物的(de)畫法實(shi)例

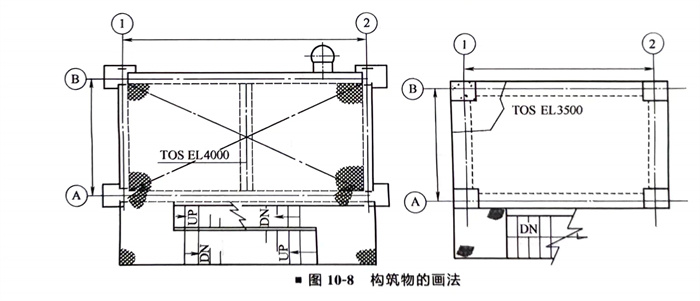

   構筑(zhu)物的畫(hua)法如圖10-8所示(shi)。
