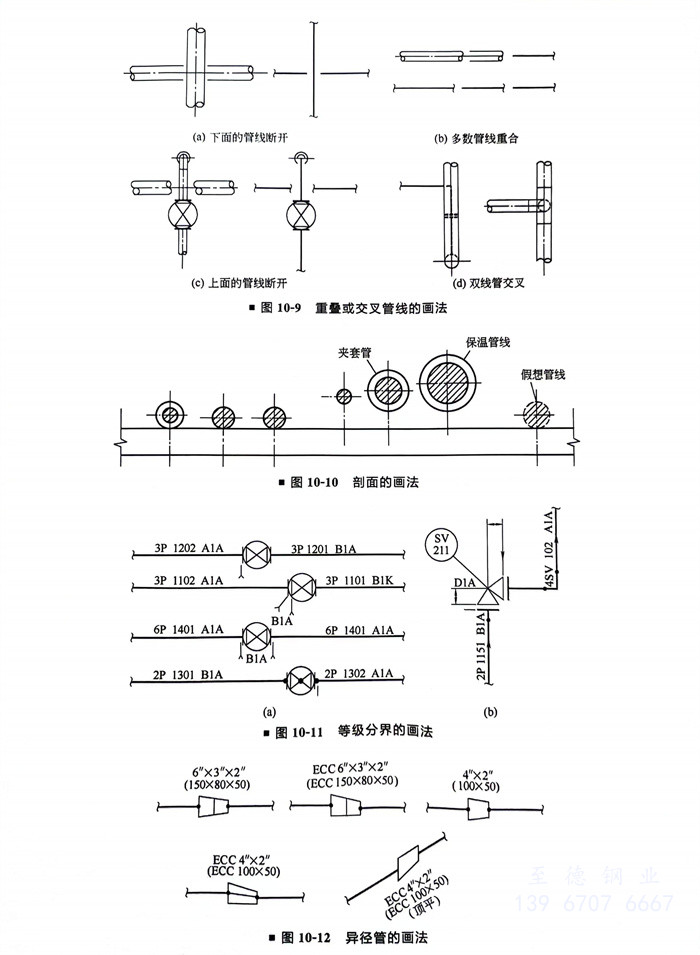

①. 重疊或交叉管線（圖10-9）。

 ②. 剖(pou)面（圖(tu)10-10）。

 ③. 等級分界（圖10-11）。

 ④. 異徑管（圖10-12）。

   a. 同(tong)心異徑管(guan)僅表示口(kou)徑。

   b. 底平(ping)的偏心異徑(jing)管，口徑(jing)前加“ECC”，頂平(ping)的偏心異徑(jing)管，口徑(jing)前加“ECC”，后加“（TOP FLAT）”。

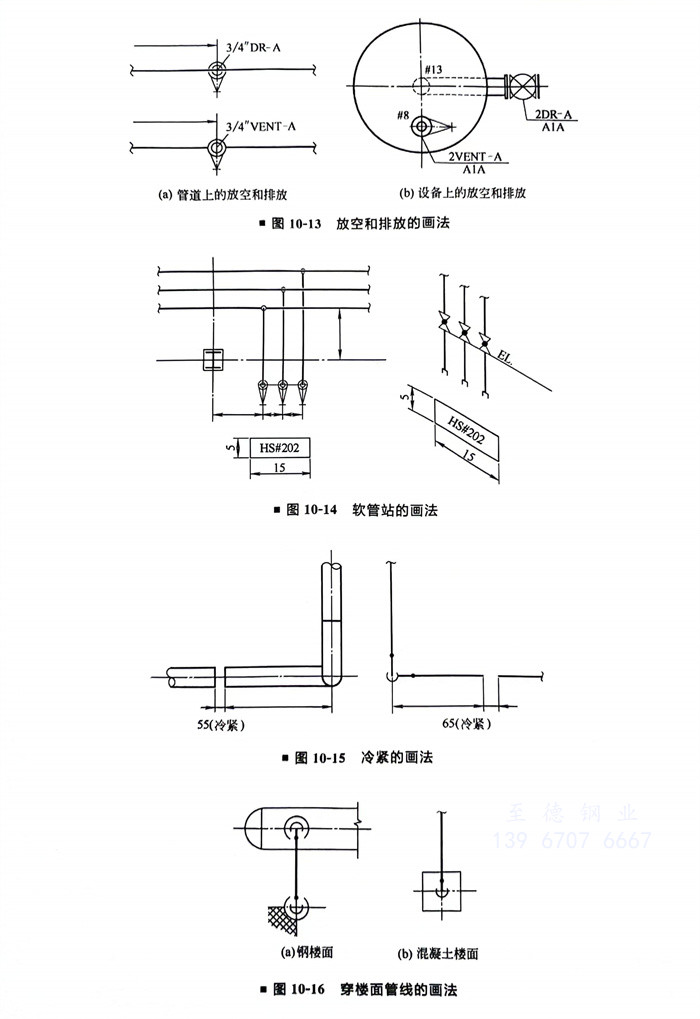

 ⑤. 放空和(he)排放（圖10-13）。

   管道上的放(fang)空(kong)和(he)排(pai)放(fang)，應將閥門的手(shou)柄方向(xiang)以及放(fang)空(kong)、排(pai)放(fang)的類(lei)型及口徑標在管線上，設(she)備上的放(fang)空(kong)和(he)排(pai)放(fang)需(xu)表示(shi)其類(lei)型、口徑及等(deng)級。

 ⑥. 軟(ruan)管站（圖10-14）。

   軟管站的位置(zhi)（在總布置(zhi)圖上(shang)）及站號(hao)表示如下。

 ⑦. 冷緊（圖10-15）。

 ⑧. 穿樓(lou)面的管線（圖10-16）。

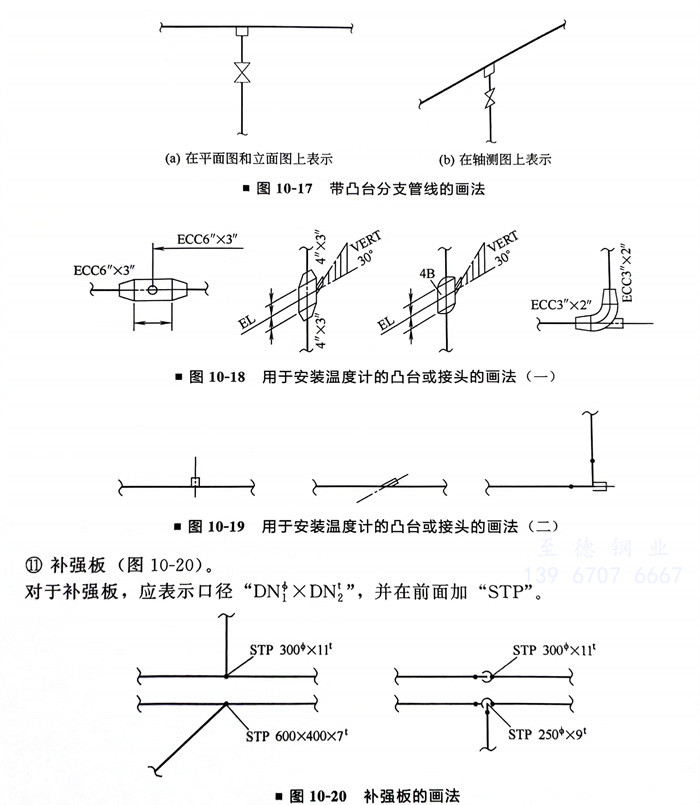

 ⑨. 帶凸臺的分支管線(xian)（圖10-17）。

 ⑩. 用于安(an)裝(zhuang)溫度計(ji)的凸臺或接頭（圖(tu)10-18、圖(tu)10-19）。

 ?. 補強板（圖10-20）。

   對于(yu)補強板(ban)，應表示口(kou)徑“DN1×DN2”，并在前面加“STP”。

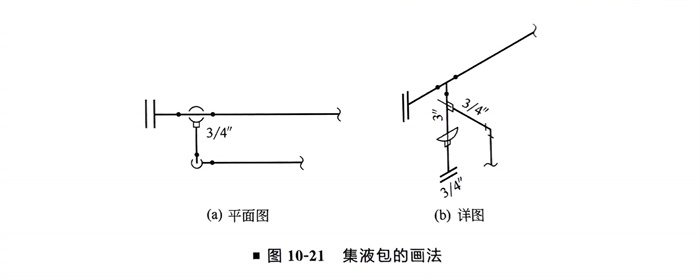

?. 集液包（圖10-21）。

   裝在主管(guan)上的集(ji)液包應(ying)與主管(guan)表(biao)示在同一張圖上。

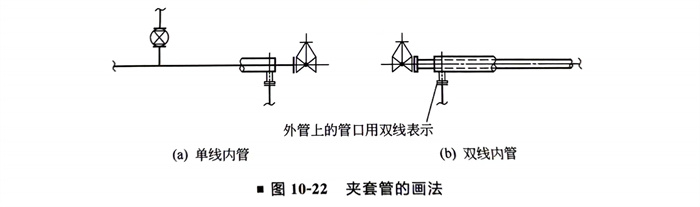

 ?. 夾套(tao)管(guan)（圖10-22）。

   a. 導(dao)向板(ban)的詳(xiang)圖，管(guan)端及與外管(guan)相連的管(guan)線應單(dan)獨出圖表示。

   b. 對(dui)于外管，應按下面部分表示：管線起點及(ji)終點；管線與外管相連；長、直管線。

   c. 內管雙線(xian)表(biao)示(shi)(shi)的管道在(zai)軸測圖中的表(biao)示(shi)(shi)應與單線(xian)表(biao)示(shi)(shi)的管線(xian)相同。

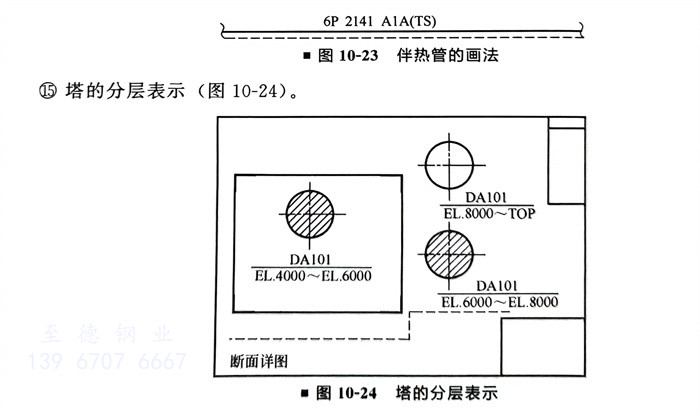

 ?. 伴熱管線（圖10-23）。

  無(wu)論伴(ban)熱管的根(gen)數是幾根(gen)，僅用單虛線表示(shi)伴(ban)熱，虛線的長度應清(qing)楚地表示(shi)伴(ban)熱范圍。

 ?. 塔(ta)的分層表示（圖10-24）。

  當(dang)塔的斷面表示在(zai)平(ping)面圖的接(jie)續線(xian)以外出時，豎向布置時以較(jiao)高(gao)標(biao)高(gao)應從高(gao)至低，橫向布置時應從左至右(you)的順序布置。

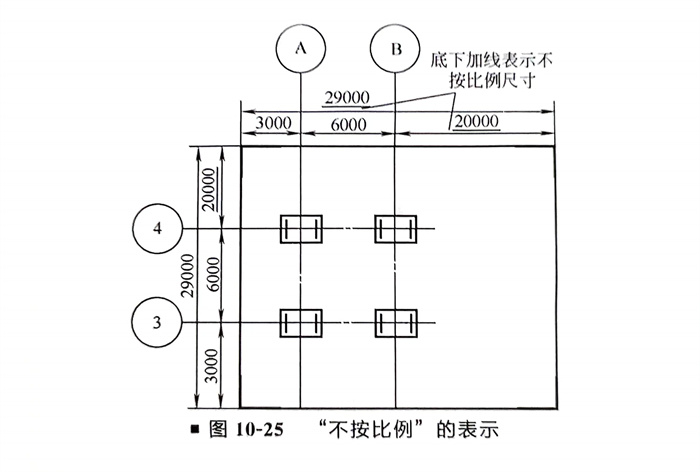

?. “不按比例”的表示（圖(tu)10-25）。
