一(yi)、管道布置平面圖尺寸表示的一(yi)般要求
①. 總尺寸及標高在平面(mian)圖(tu)上應表示。
②. 管線的(de)長度(du)用(yong)整數表示，小數點(dian)以后舍去，精確到毫米(mi)。
③. 對(dui)于斜管，表示平面尺寸。
④. 斜管(guan)的尺(chi)寸(cun)表示至小數(shu)點第一位。除以下(xia)情況外，要避(bi)免重(zhong)復標(biao)注尺(chi)寸(cun)：管(guan)廊(lang)上配管(guan)的間隔尺(chi)寸(cun)；與其他(ta)區的圖(tu)紙的連接尺(chi)寸(cun)。
⑤. 管道(dao)元件要原封不動(dong)地使用(yong)各資(zi)料(liao)數據表(biao)中的數值。
⑥. 組裝尺(chi)寸用整數表示（每(mei)一(yi)元件總尺(chi)寸的計算至小(xiao)數點(dian)第(di)一(yi)位圓(yuan)整）。
⑦. 與其他(ta)圖紙相(xiang)接的(de)管(guan)道(dao)尺寸應表示在相(xiang)接區的(de)附近。

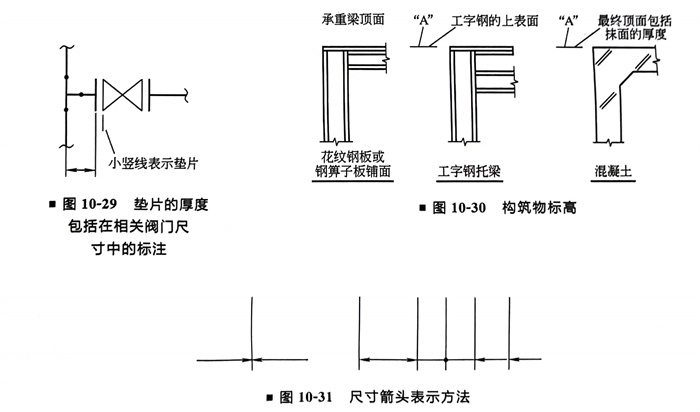

⑧. 墊片的厚度包括在相關閥門尺寸中(zhong)（圖10-29）。
⑨. “EL”加(jia)注在管(guan)中心標(biao)高前，如果因梁或支架(jia)，管(guan)子需(xu)標(biao)管(guan)底標(biao)高時，加(jia)注“BOPEL”。
⑩. 在坡度(du)管和重力流管線要(yao)控(kong)制標高時，應以“WPEL”（工(gong)作點標高）表示。
?. 構筑物(wu)的標(biao)高在下列狀(zhuang)況要標(biao)明(ming)“A”處標(biao)高，如圖10-30所(suo)示。
?. 尺寸(cun)的箭頭使用(yong)下(xia)列方法(fa)表示(shi)，如圖10-31所示(shi)。
二、斜管
1. 坡向(xiang)符號的使用
①. 用三(san)角形(xing)表(biao)示單管線的坡向，如果PID或UFD已表(biao)示了坡度，那(nei)么配管圖上可不用表(biao)示。

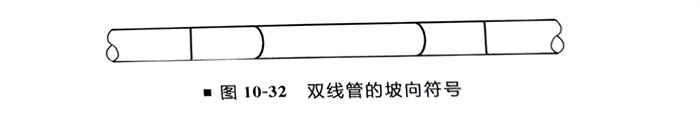

②. 雙(shuang)線管(guan)的坡向用橢圓符號表示(shi)（圖10-32）。

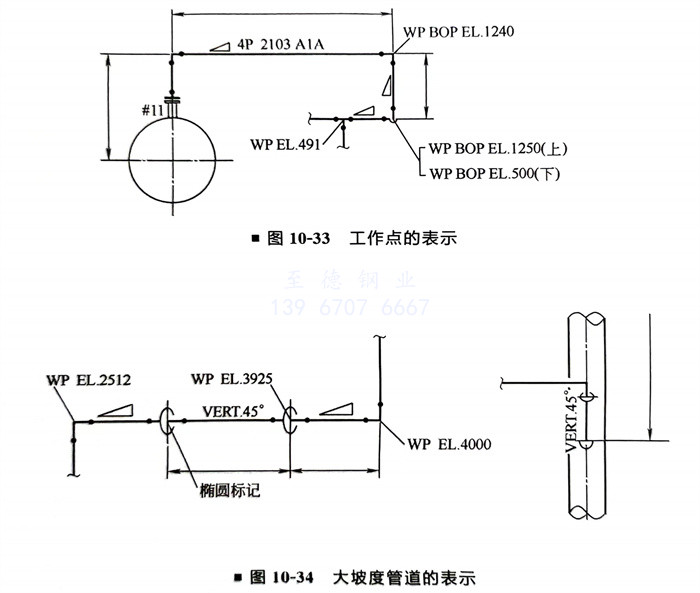

2. 工作(zuo)點(dian)(dian)（WP）的表(biao)示(shi)（圖10-33）對于(yu)斜管，工作(zuo)點(dian)(dian)應表(biao)示(shi)：管道(dao)的拐彎處(chu)；界區線(xian)或接(jie)(jie)續線(xian)的交接(jie)(jie)點(dian)(dian)。
3. 大坡度管道(dao)的(de)表(biao)示（圖10-34）
三、平面(mian)尺寸(cun)的表示

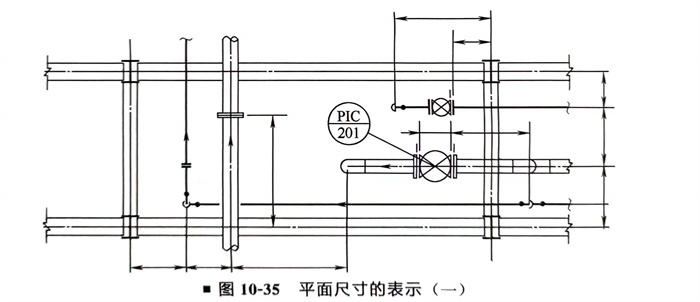

①. 尺寸應(ying)以構筑(zhu)物(wu)（或建筑(zhu)物(wu)）柱子中心(xin)為基(ji)準至管中心(xin)標注（圖10-35）。
②. 為(wei)了尺寸標注(zhu)的起點清楚，墊片用(yong)短細線示意(yi)（圖10-35）。

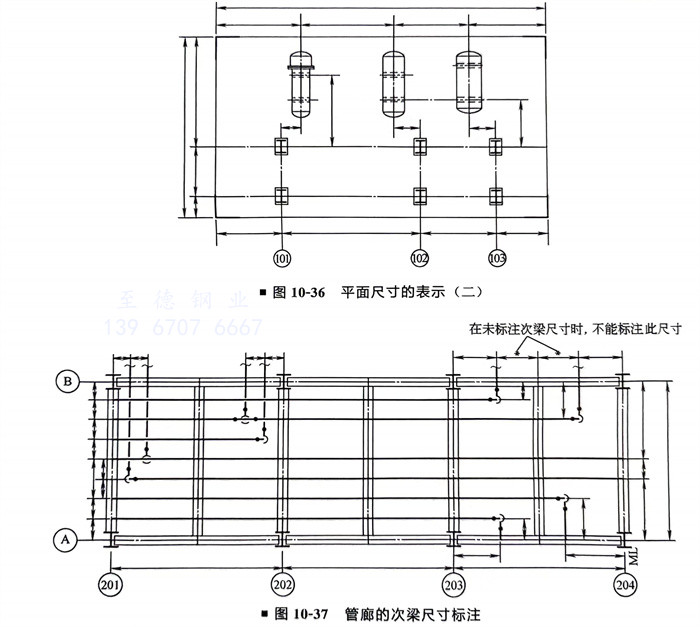

③. 區域總尺寸標注應在圖紙的上方和左側（圖10-36）。
④. 管廊的(de)管線(xian)穿過(guo)兩邊的(de)接續線(xian)或界區線(xian)，管道之間的(de)尺寸應在兩側表示。
a. 管廊的(de)次(ci)梁尺(chi)寸間(jian)距相等時，則不需表(biao)示，除非管道尺(chi)寸從次(ci)梁引出，則必須表(biao)示（圖10-37）。
b. 次梁的間(jian)距不等時，應標注其尺寸（圖(tu)10-37）。
c. 與其他(ta)圖(tu)相接的(de)管線，在(zai)接續線處的(de)尺(chi)寸(cun)在(zai)每張(zhang)圖(tu)上以同樣(yang)的(de)方(fang)法表示（圖(tu)10-38）。

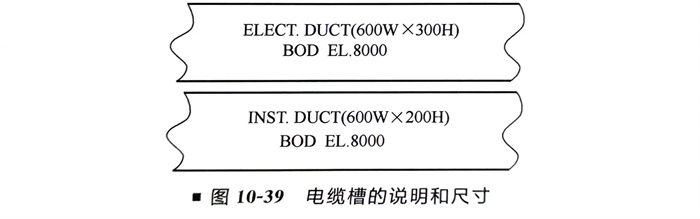

⑤. 電氣(qi)及(ji)儀表電纜槽的說明和尺寸如圖10-39所(suo)示(shi)。

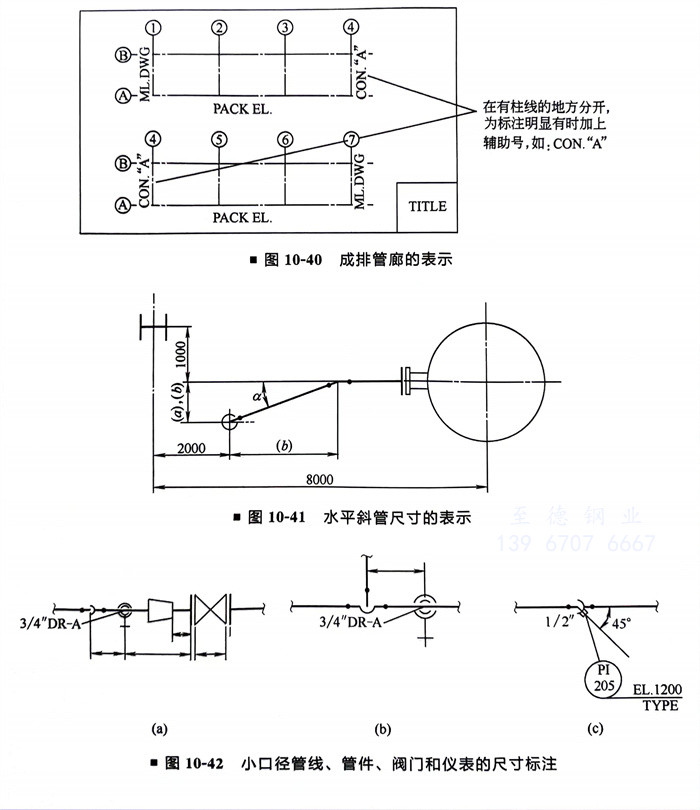

⑥. 當(dang)管廊的(de)管線(xian)在(zai)一張圖上分開成多(duo)排(pai)時，按圖10-40所示的(de)形式表示。
⑦. 水(shui)平(ping)斜管尺寸的(de)標注(zhu)按(an)下述方法(fa)進行（圖10-41）：角度和三(san)角形的(de)一條(tiao)邊表(biao)示(shi)法(fa)；三(san)角形的(de)兩(liang)條(tiao)邊表(biao)示(shi)法(fa)。
⑧. 小口(kou)徑管(guan)線、管(guan)件、閥門和儀表的尺寸標注如(ru)圖10-42所(suo)示(shi)。

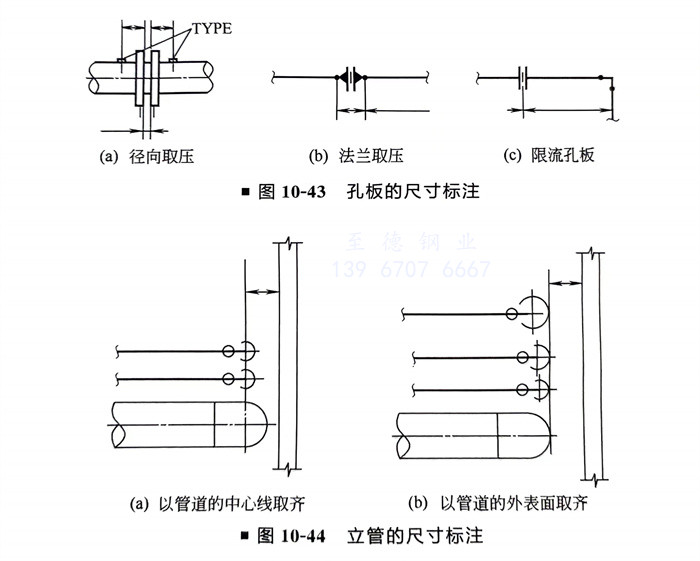

⑨. 孔板的尺寸標注(zhu)如圖10-43所(suo)示。
⑩. 立管的尺寸標(biao)注如圖(tu)10-44所示(shi)。
四、塔(ta)的垂直管線

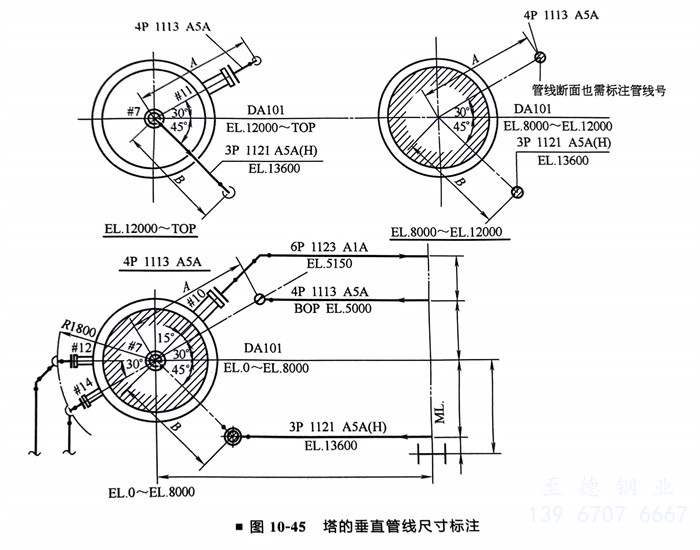

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
