一、軸測圖的概(gai)念

管道(dao)軸(zhou)測(ce)(ce)圖(tu)(tu)又稱單管管段圖(tu)(tu)或單線圖(tu)(tu)，是沿北向方(fang)向標（N），按(an)正等軸(zhou)測(ce)(ce)投影繪制(zhi)的形象(xiang)的管道(dao)立體視(shi)覺(jue)圖(tu)(tu)形。管道(dao)軸(zhou)測(ce)(ce)圖(tu)(tu)供施(shi)工單位在施(shi)工現場預(yu)備(bei)管道(dao)材料并預(yu)制(zhi)、裝配的圖(tu)(tu)紙。

二(er)、軸測圖的內容

軸測圖主要(yao)包括(kuo)五部分(fen)內容（圖10-53）：管道軸測圖形、工程數(shu)據(ju)、管段材料表、北向標、圖簽。

1. 管(guan)道(dao)軸測圖(tu)形

管(guan)(guan)(guan)道(dao)軸(zhou)測圖形(xing)是按照管(guan)(guan)(guan)道(dao)布置平面(mian)圖的設計，把管(guan)(guan)(guan)線的必要(yao)信息(xi)以及它們在(zai)空間中的相對位置表(biao)示出來的圖形(xing)，包括管(guan)(guan)(guan)子、管(guan)(guan)(guan)件、閥(fa)門、儀表(biao)元件代號(hao)、管(guan)(guan)(guan)線標高、管(guan)(guan)(guan)線長度、介質流向(xiang)、坡度、管(guan)(guan)(guan)線號(hao)、管(guan)(guan)(guan)架(jia)、連接信息(xi)等(deng)，尤其是更加詳盡地表(biao)示出了在(zai)管(guan)(guan)(guan)道(dao)布置平面(mian)圖形(xing)上很難表(biao)達清(qing)楚的管(guan)(guan)(guan)道(dao)立管(guan)(guan)(guan)上的具體設計。

2. 工(gong)程(cheng)數據

工(gong)程數據包括(kuo)裝置及工(gong)區代(dai)號(hao)、管線號(hao)、配管圖號(hao)、軸測圖號(hao)、保(bao)溫(wen)涂漆代(dai)號(hao)、各(ge)種(zhong)尺(chi)寸、標高和管道標志(zhi)、組件規格、編號(hao)、設(she)計條件（溫(wen)度(du)、壓力、保(bao)溫(wen)涂漆要求）、制(zhi)作(zuo)檢驗(yan)要求等標注說明。

3. 管段材料表

管段(duan)材料表組成該(gai)管段(duan)所有(you)組件(jian)(jian)的元件(jian)(jian)代碼(ma)名稱、管道(dao)材料的描述和數量。

4. 北向標和圖簽(qian)

北向標和圖簽(qian)則需要根據工程項目的(de)具(ju)體(ti)情(qing)況而定。圖簽(qian)主要是項目名(ming)稱、設(she)(she)計(ji)日期、簽(qian)名(ming)（設(she)(she)計(ji)人、校核(he)人、審核(he)人）、設(she)(she)計(ji)單(dan)位的(de)名(ming)稱等(deng)一些信息。

三(san)、軸測(ce)圖的設計方(fang)式

1. 從(cong)計算機三(san)維(wei)模型中抽取軸測圖

項(xiang)目采(cai)用(yong)(yong)計(ji)算機三維(wei)模(mo)型計(ji)算機軟件進行壓(ya)力管道(dao)設計(ji)，如PDS、PDMS、AutoPlant、CADWorx、SP3D等軟件，可以使用(yong)(yong)軟件的功能，自動生成標準格(ge)式的軸測圖電(dian)子文檔。

2. 使用AutoPlant Isometrics 等專用軸測圖(tu)(tu)繪制軟件設計軸測圖(tu)(tu)

一(yi)些工程項(xiang)目，使(shi)用(yong)(yong)AutoCAD或者 Microstation 進行(xing)管(guan)道布(bu)置(zhi)平面(mian)圖(tu)(tu)的(de)(de)設計(ji)，使(shi)用(yong)(yong)AutoPlant Isometrics等專門用(yong)(yong)于繪(hui)(hui)制軸(zhou)測圖(tu)(tu)的(de)(de)軟件(jian)按照(zhao)管(guan)道布(bu)置(zhi)平面(mian)圖(tu)(tu)，設計(ji)、繪(hui)(hui)制軸(zhou)測圖(tu)(tu)，軟件(jian)可以(yi)自動生成各種(zhong)形式的(de)(de)管(guan)道材料匯總報表。

3. 使(shi)用(yong) AutoCAD繪制管道軸測圖

使用(yong)AutoCAD的(de)專門用(yong)于繪制軸測圖的(de)模(mo)式(shi)（執行“ddrmodes”命令，可以轉換(huan)到繪制軸測圖的(de)模(mo)式(shi)）。

4. 手工(gong)繪(hui)制管道軸(zhou)測圖(tu)

以前計(ji)算機技術落后的情況下(xia)，人們通常(chang)在(zai)專門(men)用(yong)于繪制(zhi)管道(dao)軸測(ce)(ce)圖(tu)的圖(tu)紙上繪制(zhi)，與(yu)使用(yong)計(ji)算機繪制(zhi)相(xiang)比：一(yi)(yi)方面，速度慢(man)，不(bu)宜修改；另一(yi)(yi)方面，每一(yi)(yi)個設計(ji)人繪制(zhi)的風格不(bu)統(tong)一(yi)(yi)。現在(zai)已經很少(shao)使用(yong)手(shou)工繪制(zhi)管道(dao)軸測(ce)(ce)圖(tu)。

四(si)、軸測圖設計的一般要(yao)求

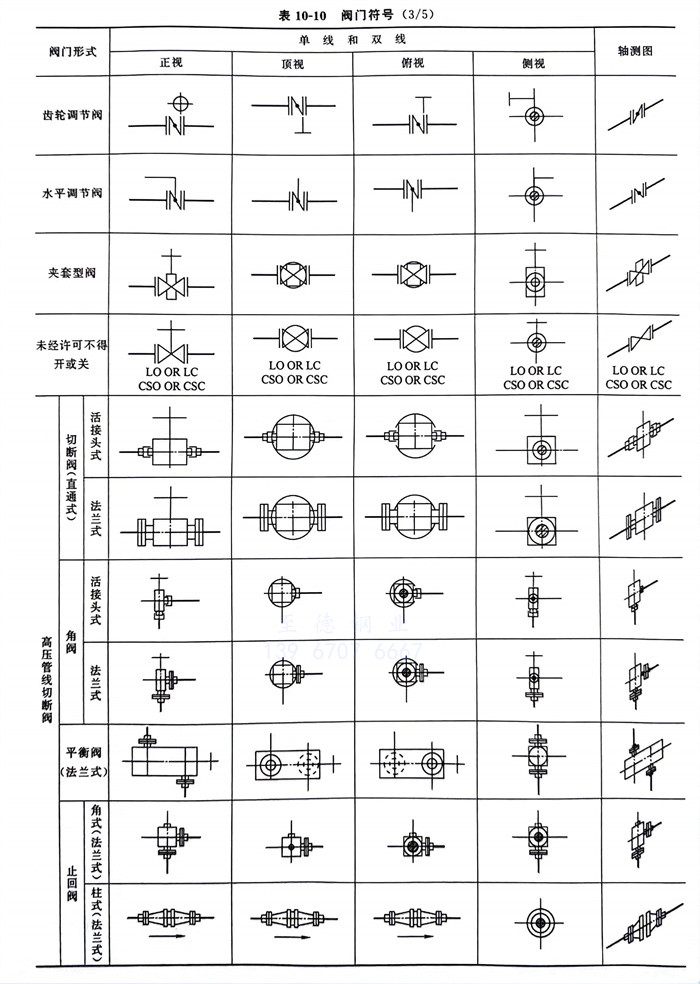

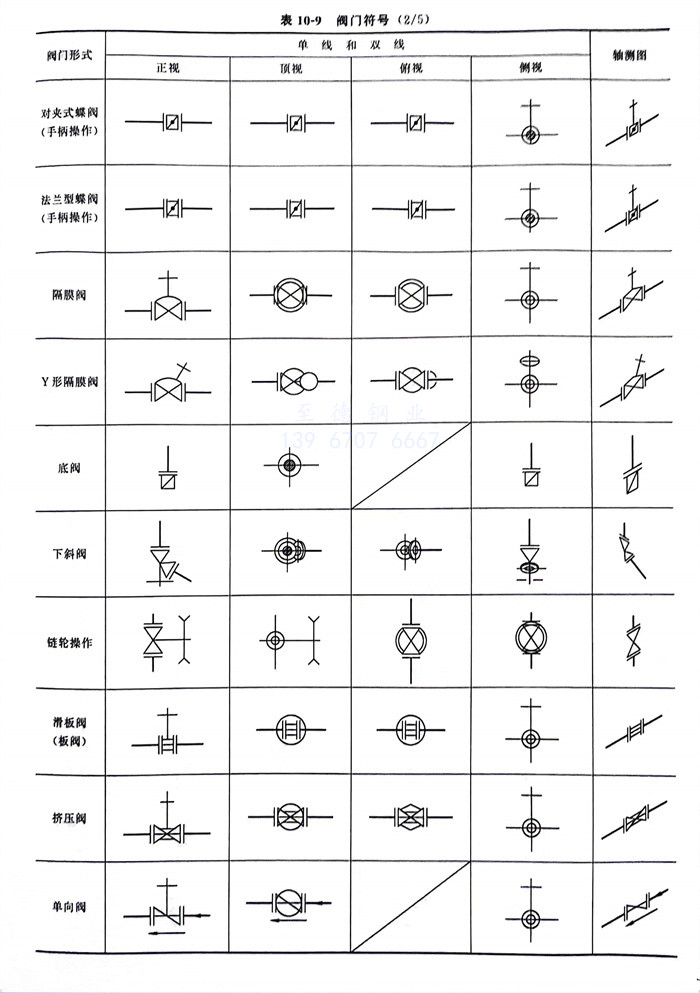

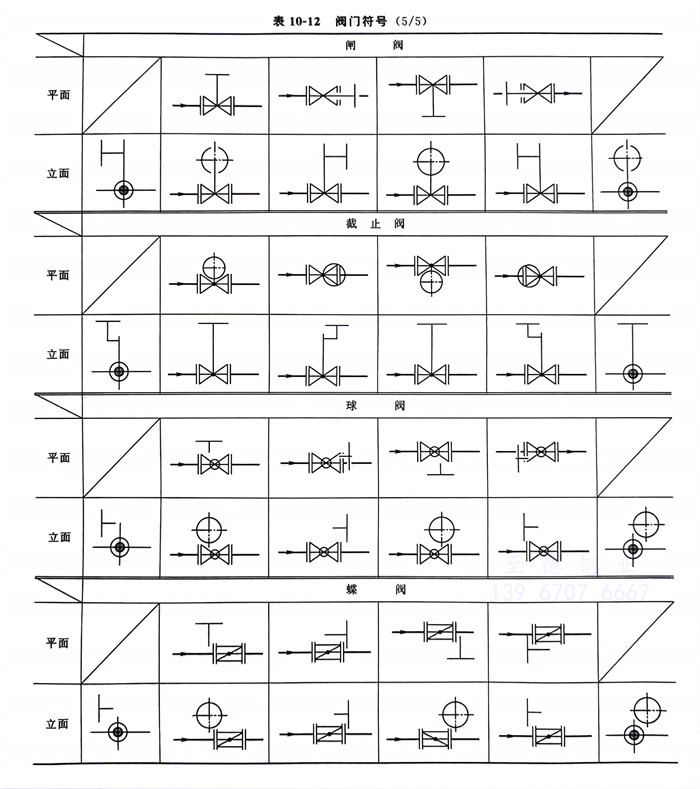

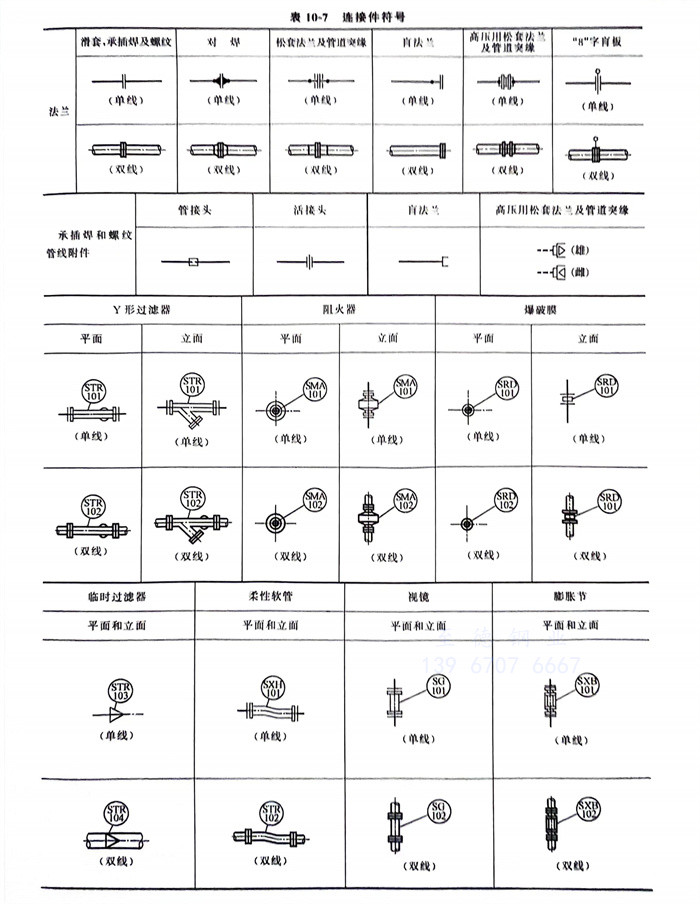

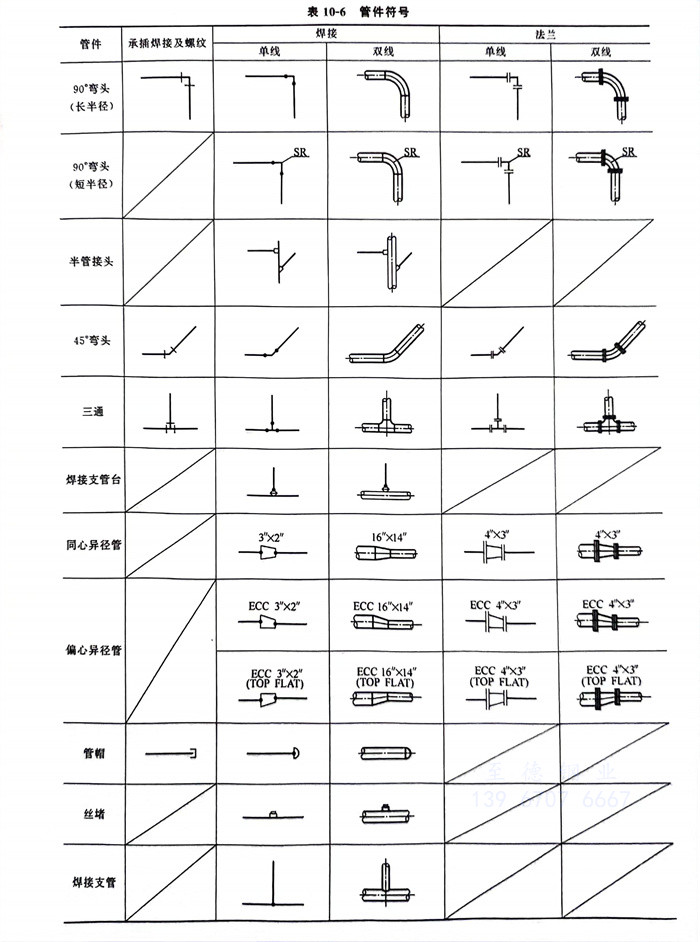

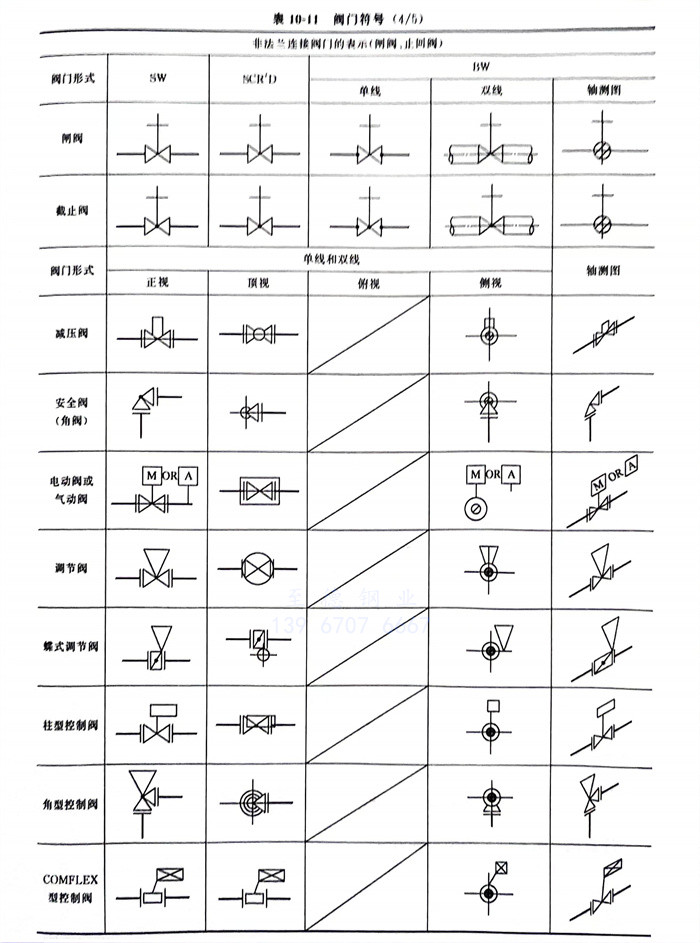

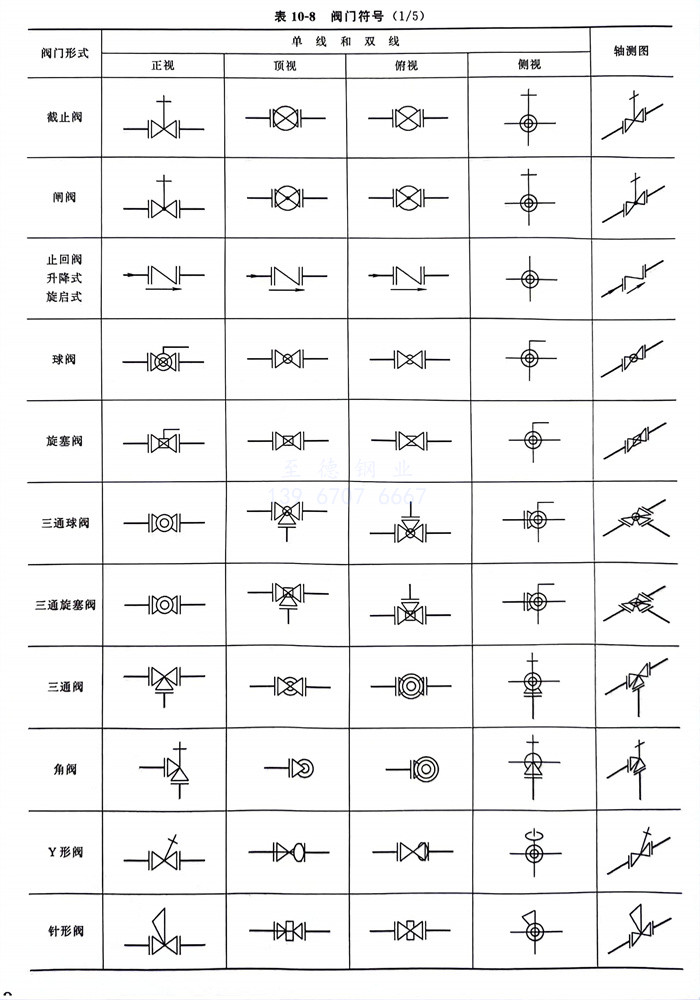

①. SH／T 3052《石油化工配(pei)管(guan)工程設計圖(tu)例》等(deng)規(gui)范有圖(tu)例符號的相關(guan)規(gui)定。

②. 軸測圖無論管(guan)徑的(de)大小，均(jun)采用(yong)單(dan)線(xian)繪(hui)制(zhi)管(guan)線(xian)，線(xian)條的(de)寬度及字(zi)體(ti)規(gui)定可以(yi)根據所(suo)在項目(mu)的(de)工程規(gui)定，也可以(yi)參見HG／T 20549《化(hua)工裝(zhuang)置管(guan)道布置設(she)計工程規(gui)定》中的(de)規(gui)定。

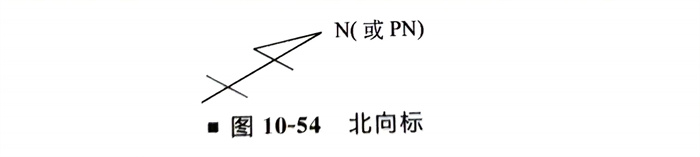

③. 軸(zhou)(zhou)測(ce)圖(tu)上(shang)的(de)北(bei)向(xiang)(xiang)N或者PN（Plant North）（圖(tu)10-54）通常指(zhi)向(xiang)(xiang)圖(tu)紙的(de)右上(shang)方(fang)，項目(mu)特(te)殊要求時也可以指(zhi)向(xiang)(xiang)左上(shang)方(fang)，同(tong)一裝置(zhi)的(de)軸(zhou)(zhou)測(ce)圖(tu)上(shang)的(de)方(fang)向(xiang)(xiang)標取向(xiang)(xiang)應相同(tong)。軸(zhou)(zhou)測(ce)圖(tu)上(shang)的(de)北(bei)向(xiang)(xiang)標與管(guan)道(dao)布置(zhi)圖(tu)上(shang)的(de)北(bei)向(xiang)(xiang)標的(de)北(bei)向(xiang)(xiang)應一致。

④. 除使用(yong)工程中(zhong)規定的縮寫詞外，圖中(zhong)是采用(yong)英文(wen)還(huan)是使用(yong)中(zhong)文(wen)應按照項目的具體規定。

⑤. 管道軸測圖不必(bi)按比例(li)繪制，但相對比例(li)要(yao)協調。

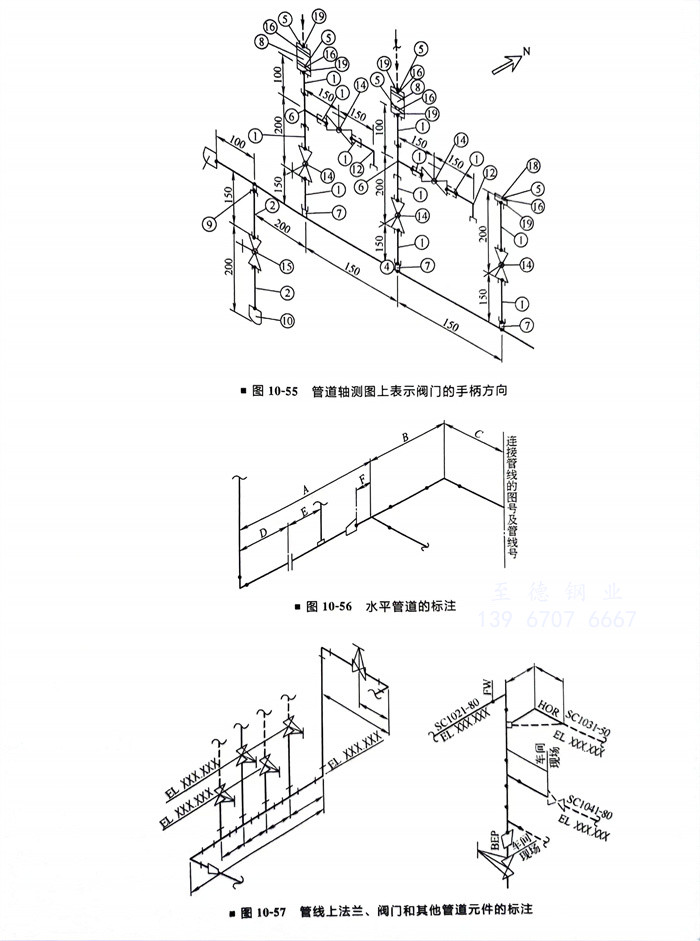

⑥. 閥門的手柄方向(xiang)應表示在軸(zhou)測圖上（圖10-55）。

⑦. 軸測圖的尺寸(cun)標注(zhu)

a. 水平(ping)管(guan)(guan)(guan)道的(de)標注。尺(chi)(chi)寸線應與(yu)管(guan)(guan)(guan)道相平(ping)行(xing)，尺(chi)(chi)寸界線為垂直(zhi)線。尺(chi)(chi)寸的(de)大小要(yao)(yao)和管(guan)(guan)(guan)道布置平(ping)面圖(tu)上一致(zhi)。從鄰近的(de)主要(yao)(yao)基準點到(dao)各個獨立的(de)管(guan)(guan)(guan)道元件如(ru)孔板(ban)法蘭(lan)、異徑(jing)管(guan)(guan)(guan)、拆卸用的(de)法蘭(lan)、儀表(biao)接口、不(bu)等徑(jing)支管(guan)(guan)(guan)的(de)尺(chi)(chi)寸，不(bu)應畫封閉尺(chi)(chi)寸，如(ru)圖(tu)10-56所示的(de)管(guan)(guan)(guan)道軸測(ce)圖(tu)中的(de)尺(chi)(chi)寸D、E、F。

b. 管(guan)(guan)(guan)線上(shang)法蘭、閥門(men)和(he)(he)其他管(guan)(guan)(guan)道元(yuan)件的標(biao)(biao)注。一般要(yao)標(biao)(biao)出(chu)相對的位(wei)置(zhi)，在立(li)管(guan)(guan)(guan)上(shang)的閥門(men)和(he)(he)其他元(yuan)件需表示(shi)出(chu)標(biao)(biao)高（圖10-57）。

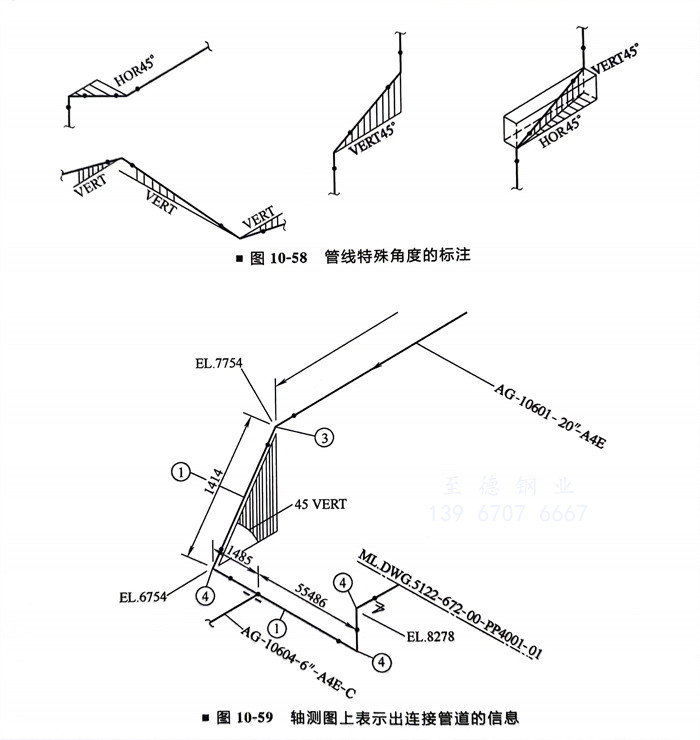

c. 管線的特(te)殊(shu)角(jiao)度（非正(zheng)南(nan)、正(zheng)北、正(zheng)東、正(zheng)西、正(zheng)上、正(zheng)下的情況）應該表示(shi)在軸測圖上（圖10-58）。

⑧. 在(zai)軸測圖上需(xu)要(yao)表示(shi)出連接管道的信(xin)息（圖10-59），以便查找。

⑨. 使(shi)用AutoCAD繪(hui)制軸測圖(tu)(tu)，匯(hui)(hui)總(zong)管道材(cai)料需要(yao)使(shi)用其(qi)他專門開發的計算機(ji)軟件(jian)，或者是經過Excel和(he)Access另外統計、匯(hui)(hui)總(zong)管道材(cai)料，實現(xian)自(zi)動快速生(sheng)成管段表(biao)，與(yu)Auto-CAD繪(hui)制的軸測圖(tu)(tu)形配(pei)合使(shi)用。

⑩. 使用 AutoPlant Isometrics、PDS、PDMS、SmartPlant 3D等軟件，在軸(zhou)測圖上會自動生成管段材料(liao)表(biao)。
