圖2.5~圖2.7分別為超(chao)級鐵素體不銹鋼Monit(00Cr25Ni4Mo4TiNb),奧氏體不銹鋼316(0Cr17Ni12Mo2)和雙相不銹(xiu)鋼2205(00Cr22Ni5Mo3N)的TTP(時間-溫度-沉淀)圖。
由(you)圖2.5可知,由(you)于Monit鋼中碳量(liang)很低(di),沒有(you),金屬(shu)間相(xiang)(xiang)σ、x和(he)Laves(η)相(xiang)(xiang)均在(zai)600~900℃范圍(wei)析出。x相(xiang)(xiang)析出最快,在(zai)800~900℃間僅保溫約(yue)2min即可。可惜此圖中沒有(you)標(biao)出約(yue)475℃下a'的析出范圍(wei)。
由圖2.6可知,在(zai)316不銹(xiu)鋼中(zhong), 碳化物析出(chu)(chu)最(zui)快,816~899℃間(jian)僅保溫0.05h即可;由于316不銹(xiu)鋼中(zhong)鉻、鉬量低,金屬間(jian)化合物如(ru)σ、χ和η相的析出(chu)(chu)則比較緩慢。

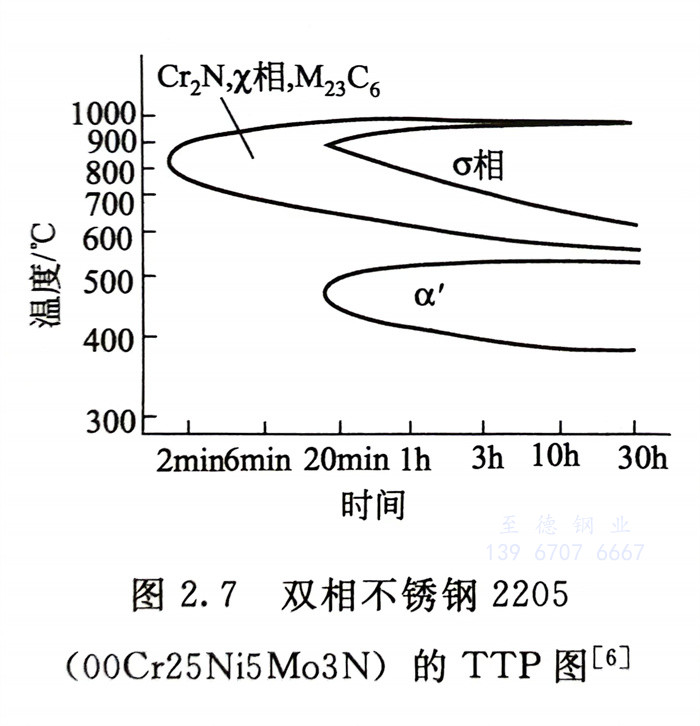

由圖2.7可知,在2205雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼中, 和x相(xiang)的(de)析(xi)出速度都比較快,在800~900℃間僅保溫約1min即可,而σ相(xiang)和α'相(xiang)的(de)析(xi)出,則需在各自的(de)敏(min)感溫度停留至20min以上(shang)。研究(jiu)表明,所有雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼自高溫冷(leng)卻過(guo)程中(如自1350℃冷(leng)卻)一般(ban)均(jun)會有從鐵(tie)素體到(dao)二次奧氏(shi)體(γ2)的(de)轉變(見本書(shu)鉻鎳雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼的(de)發展(zhan)和性能(neng)特點(dian)內(nei)容(rong))。
當人們把不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang),例(li)如(ru)(ru)圖(tu)2.5的(de)(de)25-4-4超級鐵素體不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)、圖(tu)2.6的(de)(de)316奧氏體不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)和(he)圖(tu)2.7的(de)(de)2205雙相不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)加(jia)熱(re)到適當溫度(du)(例(li)如(ru)(ru)固(gu)溶處(chu)(chu)理(li)(li)溫度(du)),停留足夠的(de)(de)時間(jian)并(bing)快速冷卻,則鋼(gang)(gang)(gang)中的(de)(de)碳(tan)、氮(dan)化(hua)(hua)(hua)物(wu)和(he)金(jin)(jin)屬間(jian)化(hua)(hua)(hua)合(he)物(wu)就會溶入(ru)基(ji)體中形(xing)成C、N、Cr、Mo等(deng)元素過(guo)飽和(he)的(de)(de)亞穩(wen)(wen)定的(de)(de)固(gu)溶體。但是當一(yi)(yi)旦再受(shou)到熱(re)加(jia)工(gong)、熱(re)成型和(he)焊接等(deng)的(de)(de)熱(re)作用(yong)或(huo)固(gu)溶處(chu)(chu)理(li)(li)冷卻速度(du)不(bu)(bu)足,已溶入(ru)鋼(gang)(gang)(gang)中的(de)(de)碳(tan)、氮(dan)化(hua)(hua)(hua)合(he)物(wu)和(he)金(jin)(jin)屬間(jian)化(hua)(hua)(hua)合(he)物(wu)又會從(cong)基(ji)體上或(huo)沿相界、晶界重新(xin)沉淀出來,從(cong)而嚴重影(ying)響鋼(gang)(gang)(gang)的(de)(de)性(xing)能(neng)。對(dui)于(yu)(yu)固(gu)溶態不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)受(shou)熱(re)履(lv)歷的(de)(de)影(ying)響而引起的(de)(de)這(zhe)些相的(de)(de)析(xi)出敏感性(xing),一(yi)(yi)般稱為(wei)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)組織熱(re)穩(wen)(wen)定性(xing)。總(zong)的(de)(de)說來,不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)組織熱(re)穩(wen)(wen)定性(xing)高,對(dui)碳(tan)、氮(dan)化(hua)(hua)(hua)物(wu)和(he)金(jin)(jin)屬間(jian)化(hua)(hua)(hua)合(he)物(wu)析(xi)出敏度(du)性(xing)低(di),對(dui)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)組織和(he)性(xing)能(neng)是有益(yi)的(de)(de)。目前,隨(sui)著各種(zhong)高合(he)金(jin)(jin)超級不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)(de)面(mian)世,為(wei)了提高鋼(gang)(gang)(gang)的(de)(de)耐蝕(shi)性(xing),加(jia)入(ru)大量Cr、Mo、N,鋼(gang)(gang)(gang)的(de)(de)組織熱(re)穩(wen)(wen)定性(xing)下降,已引起人們高度(du)關注。后面(mian)所(suo)涉(she)及的(de)(de)熱(re)加(jia)工(gong)、熱(re)成型、熱(re)處(chu)(chu)理(li)(li)(固(gu)溶處(chu)(chu)理(li)(li)后的(de)(de)敏化(hua)(hua)(hua)和(he)時效)以及焊接后性(xing)能(neng)的(de)(de)改(gai)變多(duo)屬于(yu)(yu)組織熱(re)穩(wen)(wen)定性(xing)的(de)(de)影(ying)響。
