除鉻、鎳外，鉬也是不銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

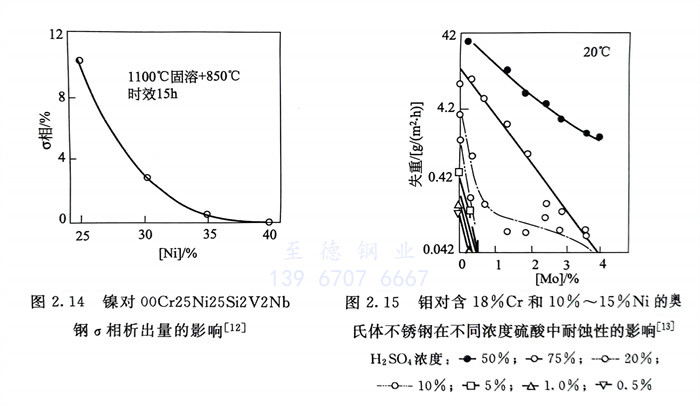

  鉬能(neng)顯著促進鉻在鈍(dun)化膜中的(de)富集，從而(er)增強(qiang)不(bu)(bu)銹(xiu)鋼(gang)(gang)鈍(dun)化膜的(de)穩定性(xing)(xing)(xing)，顯著強(qiang)化鋼(gang)(gang)中鉻的(de)耐(nai)蝕(shi)作用(yong)(yong)，從而(er)大大提高(gao)各類不(bu)(bu)銹(xiu)鋼(gang)(gang)的(de)不(bu)(bu)銹(xiu)性(xing)(xing)(xing)和(he)耐(nai)各種(zhong)還原性(xing)(xing)(xing)酸介質(zhi)的(de)耐(nai)蝕(shi)性(xing)(xing)(xing)。圖2.15系(xi)在不(bu)(bu)同(tong)濃(nong)度(du)(du)中，鉬在鋼(gang)(gang)中的(de)作用(yong)(yong)。可以看出，隨鉬量增加(jia)，鋼(gang)(gang)的(de)腐蝕(shi)速(su)率下降，耐(nai)蝕(shi)性(xing)(xing)(xing)提高(gao)，但(dan)隨濃(nong)度(du)(du)增高(gao)，為獲得(de)同(tong)一腐蝕(shi)速(su)率所(suo)需的(de)鉬量要(yao)增加(jia)。為了耐(nai)腐蝕(shi)，濃(nong)度(du)(du)為50％的(de)比濃(nong)度(du)(du)為75％的(de)反而(er)需要(yao)更(geng)(geng)多的(de)鉬，這是因為50％具(ju)有更(geng)(geng)大的(de)腐蝕(shi)性(xing)(xing)(xing)。

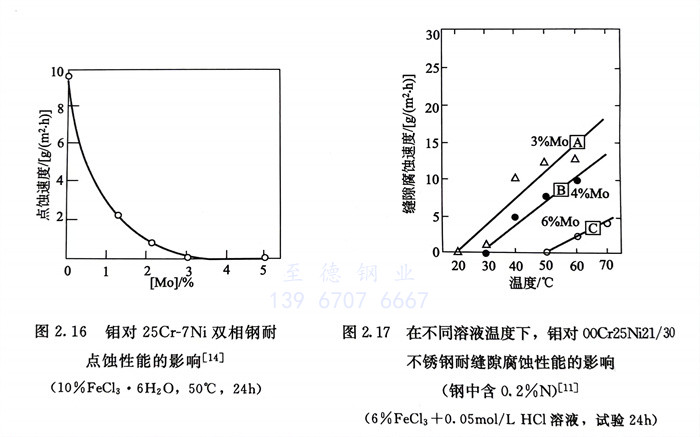

  鉬(mu)(mu)在不銹(xiu)(xiu)鋼(gang)中(zhong)，能(neng)(neng)(neng)提(ti)高鋼(gang)的再鈍化能(neng)(neng)(neng)力(li)，其(qi)耐點(dian)蝕(shi)(shi)和(he)縫隙腐(fu)蝕(shi)(shi)的能(neng)(neng)(neng)力(li)約為鉻的3倍。為了耐點(dian)蝕(shi)(shi)和(he)耐縫隙腐(fu)蝕(shi)(shi)，不銹(xiu)(xiu)鋼(gang)中(zhong)一般還需加入(ru)鉬(mu)(mu)。鉬(mu)(mu)還對防(fang)止以點(dian)蝕(shi)(shi)為起源的應力(li)腐(fu)蝕(shi)(shi)有(you)利。鉬(mu)(mu)在不銹(xiu)(xiu)鋼(gang)耐點(dian)蝕(shi)(shi)和(he)耐縫隙腐(fu)蝕(shi)(shi)性能(neng)(neng)(neng)的影響分別見圖2.16和(he)圖2.17。

  在(zai)一些腐蝕(shi)介質(zhi)中，鉬形成鉬酸鹽后對(dui)不銹鋼所起的緩蝕(shi)作用已為試驗所證實。

  鉬(mu)能促(cu)進不銹鋼(gang)中金(jin)屬間化合物σ、x等(deng)的(de)析出，從(cong)而降低(di)鋼(gang)的(de)組(zu)織熱(re)穩定性(xing)，增加鋼(gang)的(de)脆化敏感性(xing)，降低(di)鋼(gang)的(de)塑、韌性(xing)、耐蝕性(xing)以及冷(leng)成型性(xing)和(he)焊接性(xing)。

  鉬提高(gao)不銹(xiu)鋼的(de)強(qiang)度，包(bao)括高(gao)溫強(qiang)度，使高(gao)溫持(chi)久和蠕變性能有較大(da)的(de)改善。但(dan)隨(sui)鉬量增(zeng)加，不銹(xiu)鋼的(de)高(gao)溫變形(xing)抗力(li)增(zeng)大(da)，熱(re)塑(su)性下降(jiang)，同時(shi)鉬又促進奧(ao)氏體不銹(xiu)鋼中δ-鐵素體的(de)形(xing)成(cheng)，這(zhe)些因素均可導致鋼的(de)熱(re)加工、熱(re)成(cheng)型性的(de)降(jiang)低。
