高純鐵素體(ti)不銹鋼 Cr30Mo2 性(xing)能與(yu)特點如下：

a. 力(li)學性能和脆(cui)性轉變溫度

   一些試驗結果(guo)見表(biao)4.13（b）、圖(tu)4.21和(he)圖(tu)4.22。從(cong)圖(tu)中可(ke)知，高(gao)純(chun)Cr30Mo2的室溫韌性(xing)可(ke)達105J／㎡（V形和(he)U形缺(que)口）。脆(cui)性(xing)轉(zhuan)變(bian)溫度3mm冷軋板(ban)可(ke)達-100℃以下，而10mm熱(re)軋板(ban)也(ye)可(ke)達-20℃。

b. 耐腐蝕性(xing)能

   在各(ge)種(zhong)大氣和(he)各(ge)種(zhong)酸、堿、鹽介(jie)質中(zhong)，高(gao)純Cr30Mo2耐全面腐蝕(shi)和(he)耐局部腐蝕(shi)性能(neng)均遠遠優(you)于(yu)316型(xing)不銹(xiu)鋼，在含氧化劑的NaOH中(zhong)優(you)于(yu)純鎳，一些試驗(yan)結果見(jian)圖(tu)4.23～圖(tu)4.27和(he)表(biao)4.14。

c. 冷(leng)成型性和焊接性能(neng)

   表(biao)4.15列(lie)出了(le)高(gao)純Cr30Mo2 1.5mm板材冷成型性(xing)(xing)數據。試驗還表(biao)明，高(gao)純Cr30Mo2焊(han)接(jie)性(xing)(xing)良好，焊(han)后(hou)無(wu)晶間腐(fu)蝕(shi)傾向(xiang)，在(zai)一些腐(fu)蝕(shi)介質中，焊(han)前、焊(han)后(hou)的(de)耐(nai)蝕(shi)性(xing)(xing)無(wu)明顯差(cha)別（表(biao)4.16）；適宜截(jie)面尺寸的(de)高(gao)純Cr30Mo2鋼(gang)焊(han)后(hou)的(de)韌(ren)性(xing)(xing)和脆(cui)性(xing)(xing)轉變溫(wen)度完全(quan)可滿足使(shi)用的(de)需求（見圖(tu)4.28）；但是，在(zai)焊(han)接(jie)過程中，要采取措(cuo)施防止碳(tan)、氮(dan)等間隙元素(su)對焊(han)縫的(de)污(wu)染。圖(tu)4.29系因焊(han)縫污(wu)染而引起的(de)高(gao)純Cr30Mo2鋼(gang)焊(han)后(hou)韌(ren)性(xing)(xing)的(de)降低(di)和脆(cui)性(xing)(xing)轉變溫(wen)度的(de)升(sheng)高(gao)。

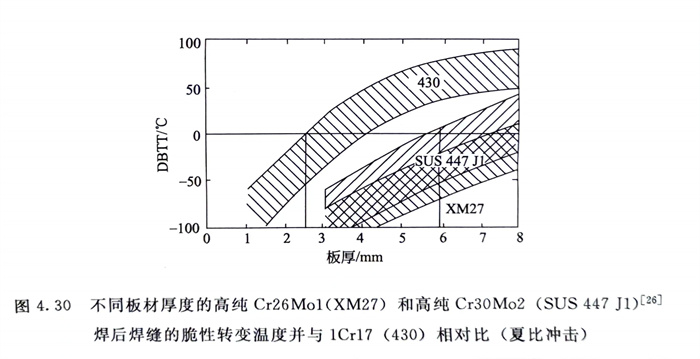

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)薄截面尺寸的高純(chun)Cr30Mo2（NSS447M1）綜(zong)合性能(neng)優良，又不含鎳且成本低(di)于(yu)0Cr17Ni12Mo2（316）不銹鋼，國外（例如日本）已用于(yu)沿海大(da)型國際(ji)機場的屋頂(ding)材(cai)料。
