國(guo)內(nei)牌(pai)(pai)號(hao)為0027Mo，國(guo)外VOD冶(ye)煉的牌(pai)(pai)號(hao)為UNS S 44625，日(ri)本牌(pai)(pai)號(hao)為SUS XM27。

a. 力(li)學性(xing)能和(he)脆性(xing)轉變(bian)溫度

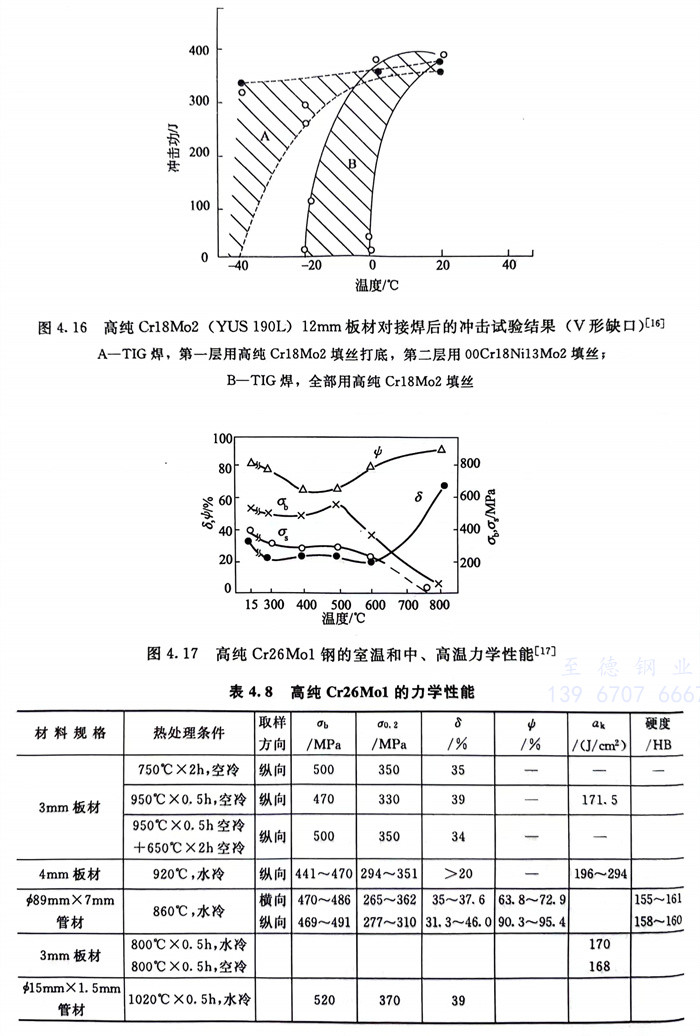

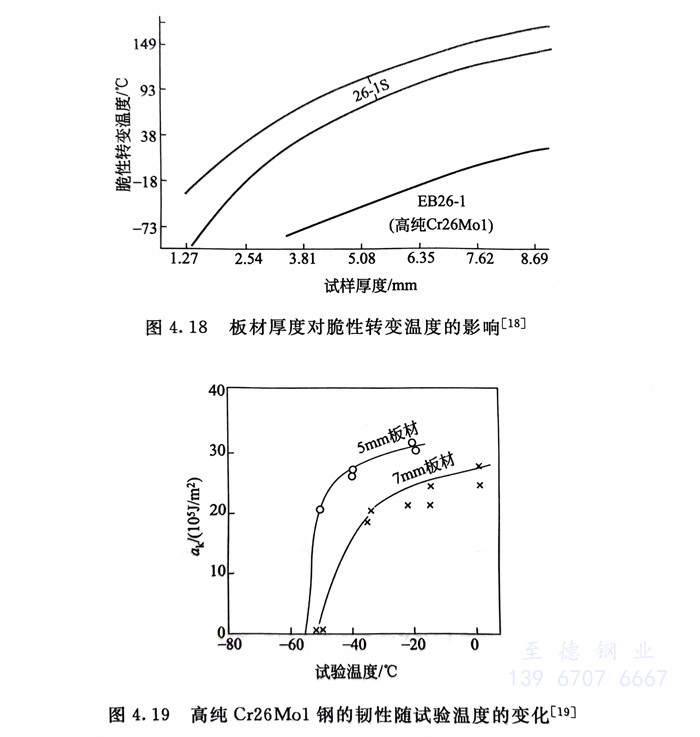

  力學(xue)性能見圖4.17和(he)表4.8。脆性轉變溫度見圖4.18和(he)圖4.19。一(yi)般認為高(gao)純Cr26Mo1截(jie)面尺寸(cun)適用(yong)于≤6mm或≤7mm板、帶材(cai)、管(guan)材(cai)。

b. 耐(nai)腐蝕性能

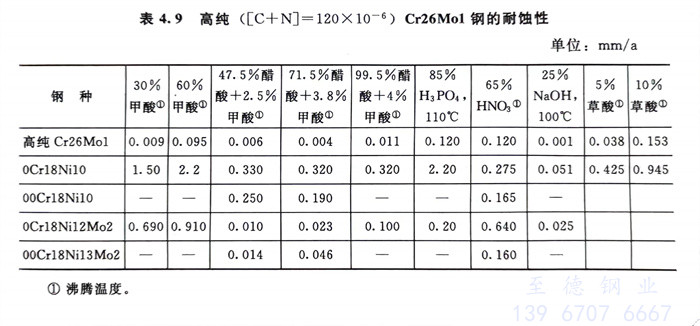

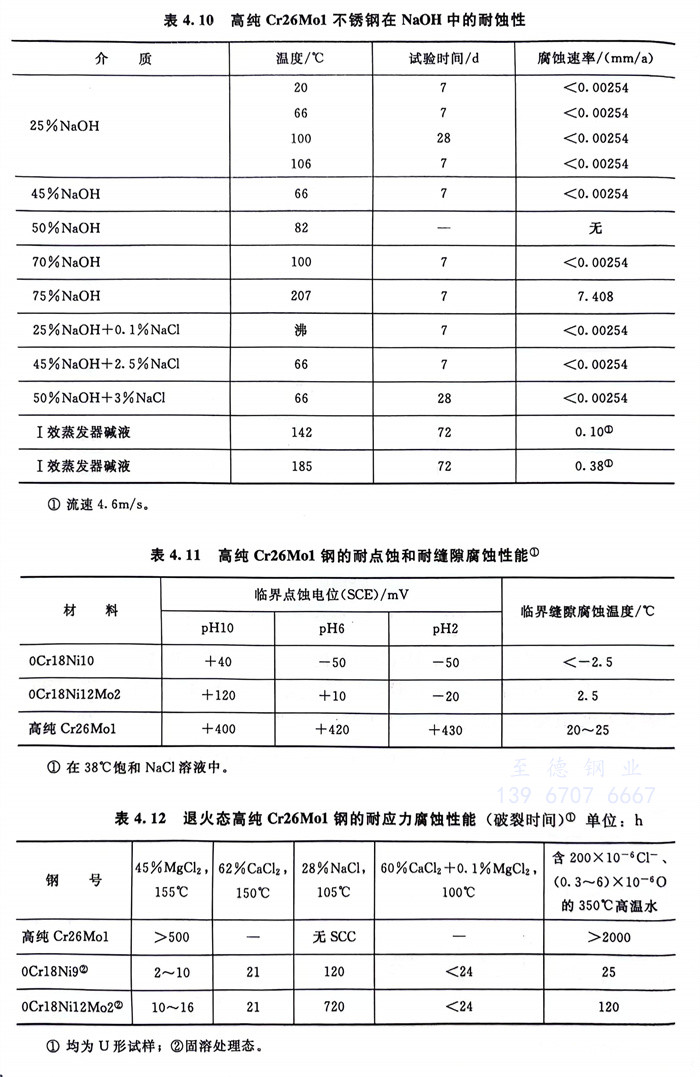

  高純Cr26Mo1耐(nai)蝕(shi)(shi)性優良，即使在65％沸騰(teng)HNO3和(he)NaOH中(zhong)亦(yi)然（見(jian)表4.9和(he)表4.10）；在耐(nai)點(dian)蝕(shi)(shi)、耐(nai)縫(feng)隙腐蝕(shi)(shi)、耐(nai)應力腐蝕(shi)(shi)等局部腐蝕(shi)(shi)中(zhong)均既優于0Cr18Ni10，也優于0Cr18Ni12Mo2。一些結果見(jian)表4.11和(he)表4.12。

c. 冷成型(xing)性和焊接性能

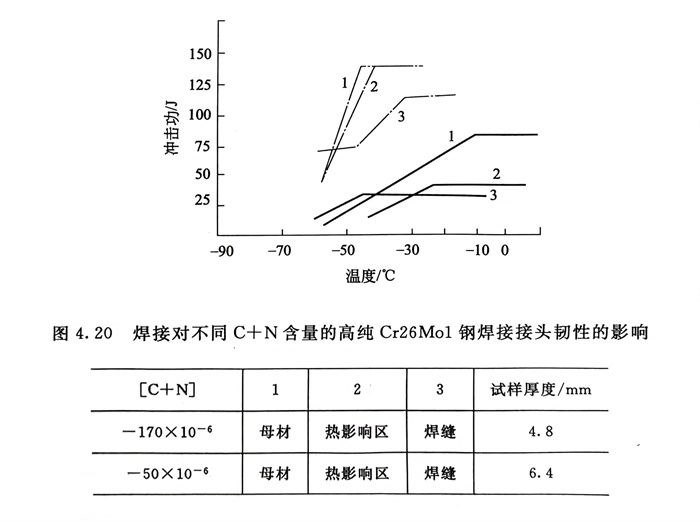

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧(ao)氏(shi)體不銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
