1Cr18Ni9是18-8型不(bu)銹鋼(gang)最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

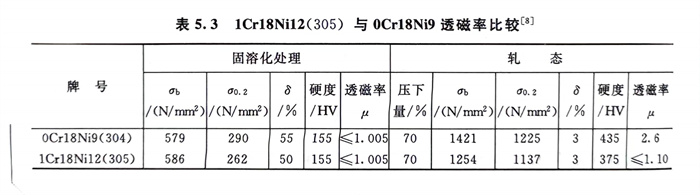

  1Cr18Ni12和(he)(he)0Cr18Ni9Cu3，前者(zhe)是通過提高1Cr18Ni9鋼(gang)(gang)(gang)的(de)鎳含量(liang)，使(shi)(shi)奧(ao)氏體(ti)更(geng)加穩(wen)定(ding)，經(jing)較(jiao)大冷(leng)(leng)變(bian)形后(hou)，可(ke)基本上不產(chan)生馬(ma)氏體(ti)相(xiang)變(bian)，既可(ke)使(shi)(shi)鋼(gang)(gang)(gang)的(de)冷(leng)(leng)加工(gong)硬化傾向小，更(geng)易于(yu)冷(leng)(leng)加工(gong)成型，減(jian)少(shao)中間退火次(ci)數。同時，由(you)于(yu)固溶態與軋態的(de)透磁率變(bian)化很小（表5.3），較(jiao)0Cr18Ni9（304）更(geng)適于(yu)無磁用途。而(er)0Cr18Ni9Cu3則系加入銅使(shi)(shi)奧(ao)氏體(ti)更(geng)加穩(wen)定(ding)，冷(leng)(leng)加工(gong)過程轉變(bian)為馬(ma)氏體(ti)的(de)敏(min)(min)感(gan)性降(jiang)(jiang)低，從而(er)使(shi)(shi)鋼(gang)(gang)(gang)的(de)冷(leng)(leng)作(zuo)硬化傾向和(he)(he)冷(leng)(leng)作(zuo)速率以及冷(leng)(leng)開裂敏(min)(min)感(gan)性下降(jiang)(jiang)，使(shi)(shi)此(ci)鋼(gang)(gang)(gang)在較(jiao)小變(bian)形力作(zuo)用下可(ke)獲(huo)得最大的(de)冷(leng)(leng)變(bian)形，因(yin)此(ci)，0Cr18Ni9Cu3更(geng)適于(yu)緊固件和(he)(he)深沖、深拉等用途。圖(tu)(tu)5.8和(he)(he)圖(tu)(tu)5.9系一些試驗結果(guo)。

  Y1Cr18Ni9是通過(guo)調整(zheng)鋼中P（≤0.20％）和(he)(he)S（≥0.15％）含(han)量，而Y1Cr18Ni9Se則(ze)是通過(guo)調整(zheng)1Cr18Ni9 鋼中P（≤0.20％）和(he)(he)S（≥0.60％ ）并(bing)加入Se（≥0.15％），以使鋼具(ju)有(you)優良(liang)的冷切削加工性。
