此類不銹鋼(gang)有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。
0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏(shi)體不銹(xiu)鋼(gang)，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

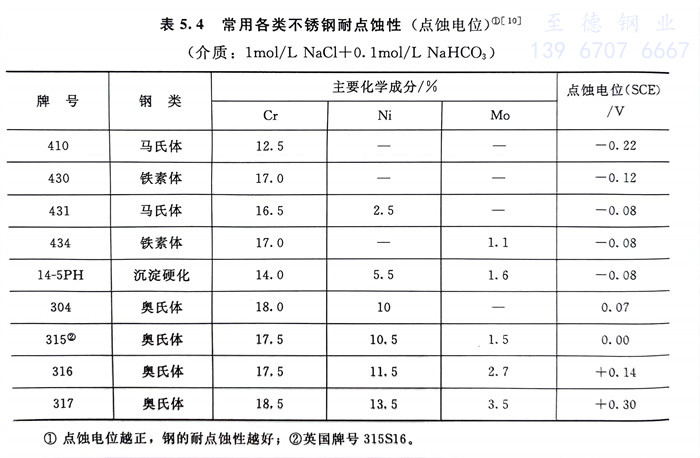

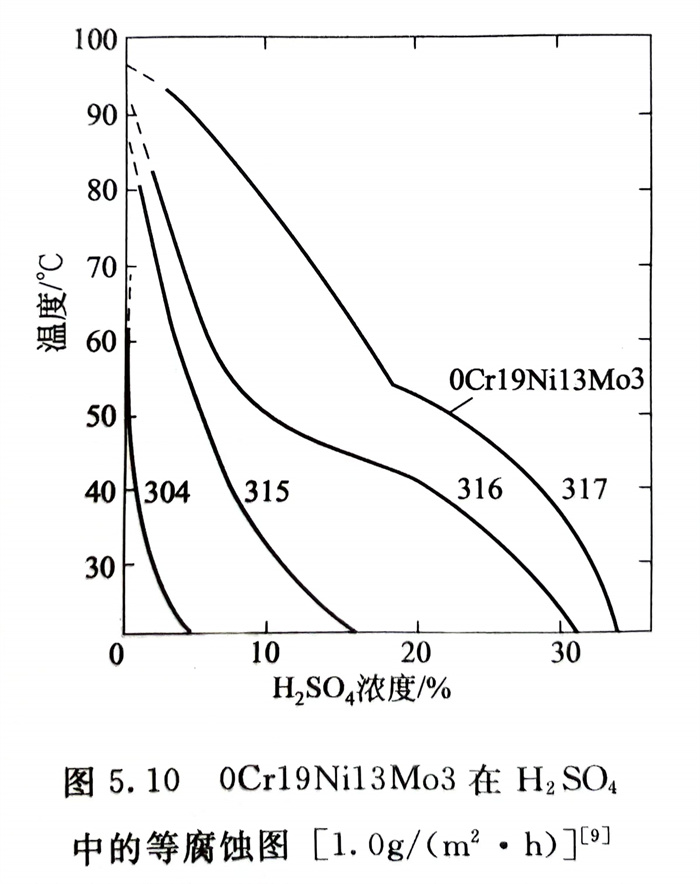

在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H2SO4（圖5.10）、 和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。
17-12-Mo型(xing)鋼(gang)(gang)較18-8型(xing)鋼(gang)(gang)的(de)(de)含鎳量(liang)(liang)適量(liang)(liang)提(ti)高(gao)，其目的(de)(de)是(shi)平衡由于(yu)加入強烈形成鐵(tie)素(su)體元素(su)2％～4％Mo的(de)(de)作(zuo)用，以保證鋼(gang)(gang)具有(you)單一、穩(wen)定(ding)的(de)(de)奧氏體組織。含氮的(de)(de)17-12-Mo型(xing)鋼(gang)(gang)，如0Cr17Ni12Mo2N和00Cr17Ni13Mo2N比不含氮的(de)(de)鋼(gang)(gang)具有(you)更(geng)高(gao)的(de)(de)強度和更(geng)穩(wen)定(ding)的(de)(de)奧氏體組織以及更(geng)佳(jia)的(de)(de)耐蝕性(xing)。
超低碳(tan)17-12-Mo型(xing)鋼，如00Cr17Ni14Mo2和(he)00Cr17Ni13Mo3以及含(han)鈦(tai)、鈮的0Cr17Ni12Mo2Ti和(he)0Cr17Ni12Mo2Nb均具有良好的耐敏化態晶(jing)間(jian)腐(fu)蝕性能，可用(yong)于大截面尺寸的焊(han)接(jie)件用(yong)途(tu)。
17-12-Mo型(xing)(xing)鉻鎳奧氏體(ti)不(bu)銹鋼(gang)仍具有優良的(de)塑、韌性和(he)焊接性，由于鉬的(de)加入，鋼(gang)的(de)室溫強度和(he)高溫強度有所(suo)增(zeng)加，但冷(leng)成型(xing)(xing)性較18-8型(xing)(xing)鉻鎳奧氏體(ti)不(bu)銹鋼(gang)有所(suo)降低。
0Cr18Ni14Mo2Cu2鋼(gang)由于(yu)(yu)鉬與銅(tong)復(fu)合(he)的作(zuo)用，此鋼(gang)耐稀硫(liu)酸等(deng)還原(yuan)性酸介質能(neng)力較(jiao)單獨加(jia)鉬者又有所(suo)提高，由于(yu)(yu)銅(tong)的存在，此鋼(gang)的冷成型性也有所(suo)改(gai)善(shan)，但熱加(jia)工性稍有降低(di)。
