在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不銹(xiu)鋼(gang)為例作一簡述。

  在(zai)鉻(ge)鎳奧氏體(ti)不銹(xiu)鋼(gang)，特別是常用的(de)1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶(rong)態常常存在(zai)少量δ-鐵素(su)體(ti)。少量δ-鐵素(su)體(ti)，例如，4％～10％，對焊(han)接(jie)材料(liao)而(er)言(yan)，由(you)于它能降低鉻(ge)鎳奧氏體(ti)不銹(xiu)鋼(gang)焊(han)接(jie)熱裂敏感性，因(yin)而(er)是有(you)益的(de)。但少量δ-鐵素(su)體(ti)又常常給鉻(ge)鎳奧氏體(ti)不銹(xiu)鋼(gang)帶來一些危害。

①. 使(shi)鋼的(de)熱塑性降低

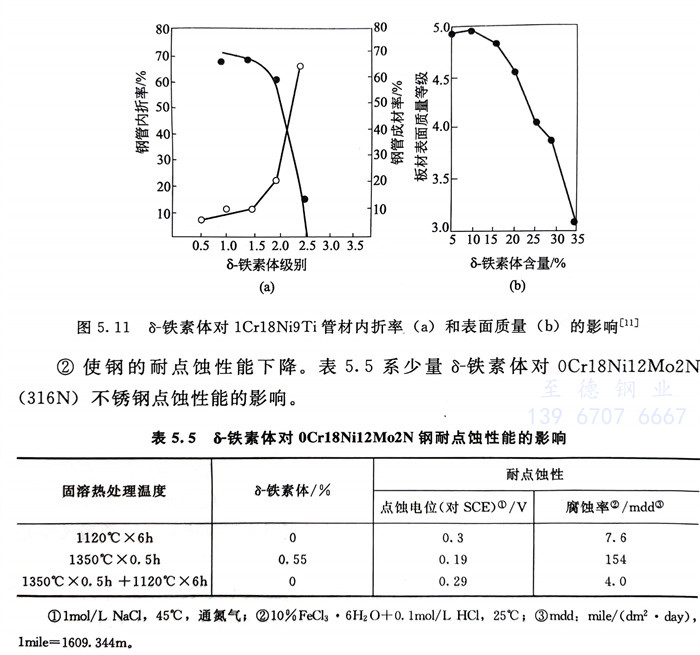

   鋼的表(biao)面缺陷增多，不僅修(xiu)磨量增加，而且會使成品率下降，見圖(tu)5.11。  圖5.11 δ-鐵素體對1Cr18Ni9Ti管材內折率（a）和表面質量（b）的影響(xiang)

②. 使鋼的耐點蝕(shi)性能下(xia)降(jiang)

    表5.5系少量(liang)δ-鐵素體對0Cr18Ni12Mo2N （316N）不銹鋼點蝕(shi)性能的影響。 表5.5 δ-鐵素體對0Cr18Ni12Mo2N鋼耐點蝕性能(neng)的影響

 ③. 可引起(qi)不銹鋼的選擇性腐蝕(shi)

      國(guo)內(nei)、外(wai)在大型尿素(su)生產設備用(yong)的00Cr17Ni14Mo2不(bu)銹鋼(gang)(gang)中(zhong)，曾發(fa)現δ-鐵(tie)素(su)體的優先(xian)腐蝕，因(yin)此(ci)，尿素(su)級不(bu)銹鋼(gang)(gang)中(zhong)δ量(liang)要求≤0.6％。

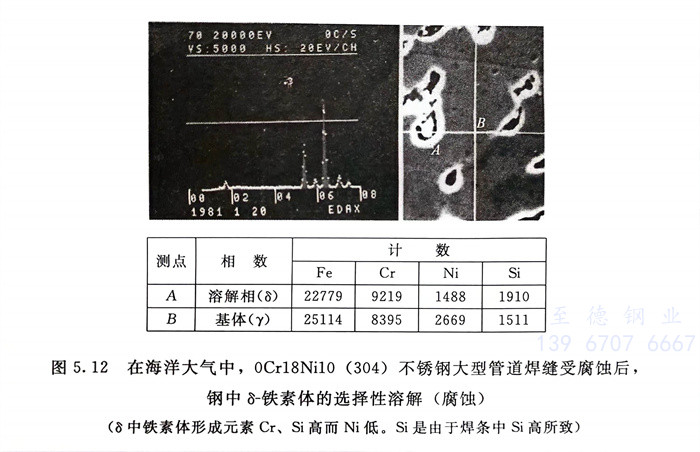

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響鋼(gang)的低溫(wen)和(he)無(wu)磁性能(neng)

      這主要與δ-鐵素(su)(su)體(ti)有磁性(xing)且(qie)隨鋼中δ-鐵素(su)(su)體(ti)量的增加，鋼的低(di)(di)溫(wen)韌(ren)性(xing)下降有關(guan)。為此(ci)，無(wu)磁和低(di)(di)溫(wen)（特別是超低(di)(di)溫(wen)）用途中要嚴格(ge)控制鋼中的δ-鐵素(su)(su)體(ti)的數量。
