高鉬奧氏體不銹(xiu)鋼中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由于(yu)比前述17-12-Mo型(xing)鋼(gang)含鉬量更(geng)(geng)高(gao)(gao)，因而(er)在耐還原性(xing)酸和耐局部(bu)腐蝕方面，性(xing)能(neng)又有進一步提高(gao)(gao)，可(ke)用于(yu)更(geng)(geng)加苛刻的(de)(de)腐蝕環境中。含氮(dan)00Cr18Ni16Mo5N鋼(gang)，由于(yu)氮(dan)的(de)(de)加入(ru)，奧氏體更(geng)(geng)加穩定，與(yu)00Cr18Ni16Mo5相比，不僅耐蝕性(xing)提高(gao)(gao)且由于(yu)鋼(gang)中σ（X）等(deng)脆性(xing)相析出也受到了一定抑制。

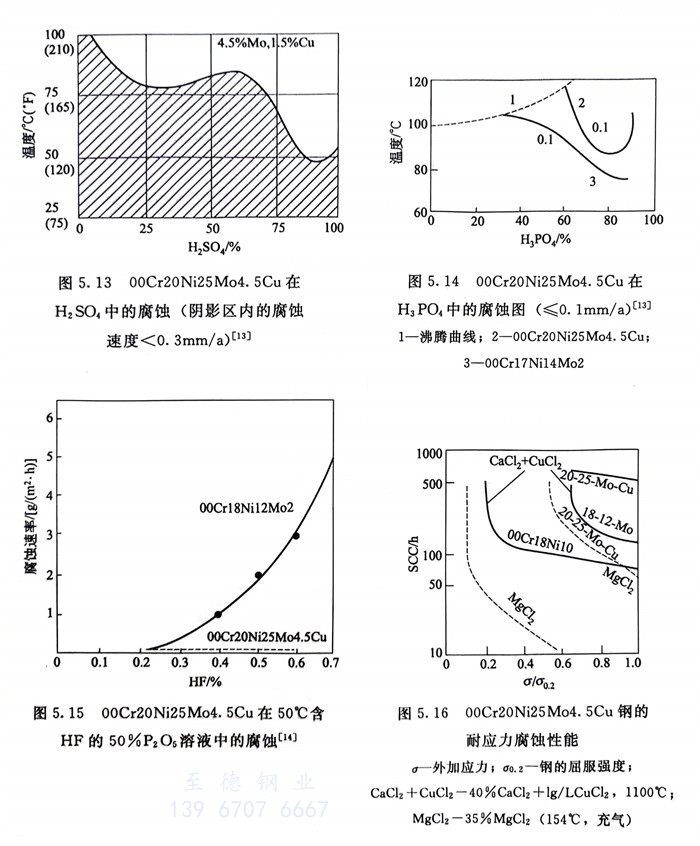

  00Cr20Ni25Mo4.5Cu 由(you)于此(ci)鋼含(han)有更高的Cr、Ni、Mo等(deng)(deng)元素，加之(zhi)鉬與銅(tong)的復合(he)作用(yong)，使00Cr20Ni25Mo4.5Cu既在(zai)(zai)(zai)  、甲(jia)酸、乙酸等(deng)(deng)腐(fu)蝕(shi)(shi)介質中耐全面(mian)腐(fu)蝕(shi)(shi)，又(you)在(zai)(zai)(zai)含(han)CI水(shui)介質中耐點(dian)蝕(shi)(shi)、縫隙(xi)腐(fu)蝕(shi)(shi)和應(ying)(ying)力(li)腐(fu)蝕(shi)(shi)的能力(li)有顯著提高，圖5.13～圖5.16系在(zai)(zai)(zai)不同溫度  和含(han)F-50％  中耐全面(mian)腐(fu)蝕(shi)(shi)及在(zai)(zai)(zai)氯化物水(shui)介質中耐應(ying)(ying)力(li)腐(fu)蝕(shi)(shi)的試(shi)驗結果。可(ke)以看(kan)出(chu)，00Cr20Ni25Mo4.5Cu又(you)比18-12-2型不銹鋼的耐蝕(shi)(shi)范圍有所擴(kuo)大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及00Cr18Ni14Mo2等(deng)耐蝕性不能滿足使(shi)用要求時，此類含鉬(mu)約4.5％的高鉬(mu)不銹鋼則是可(ke)供選(xuan)擇的理想牌號。
